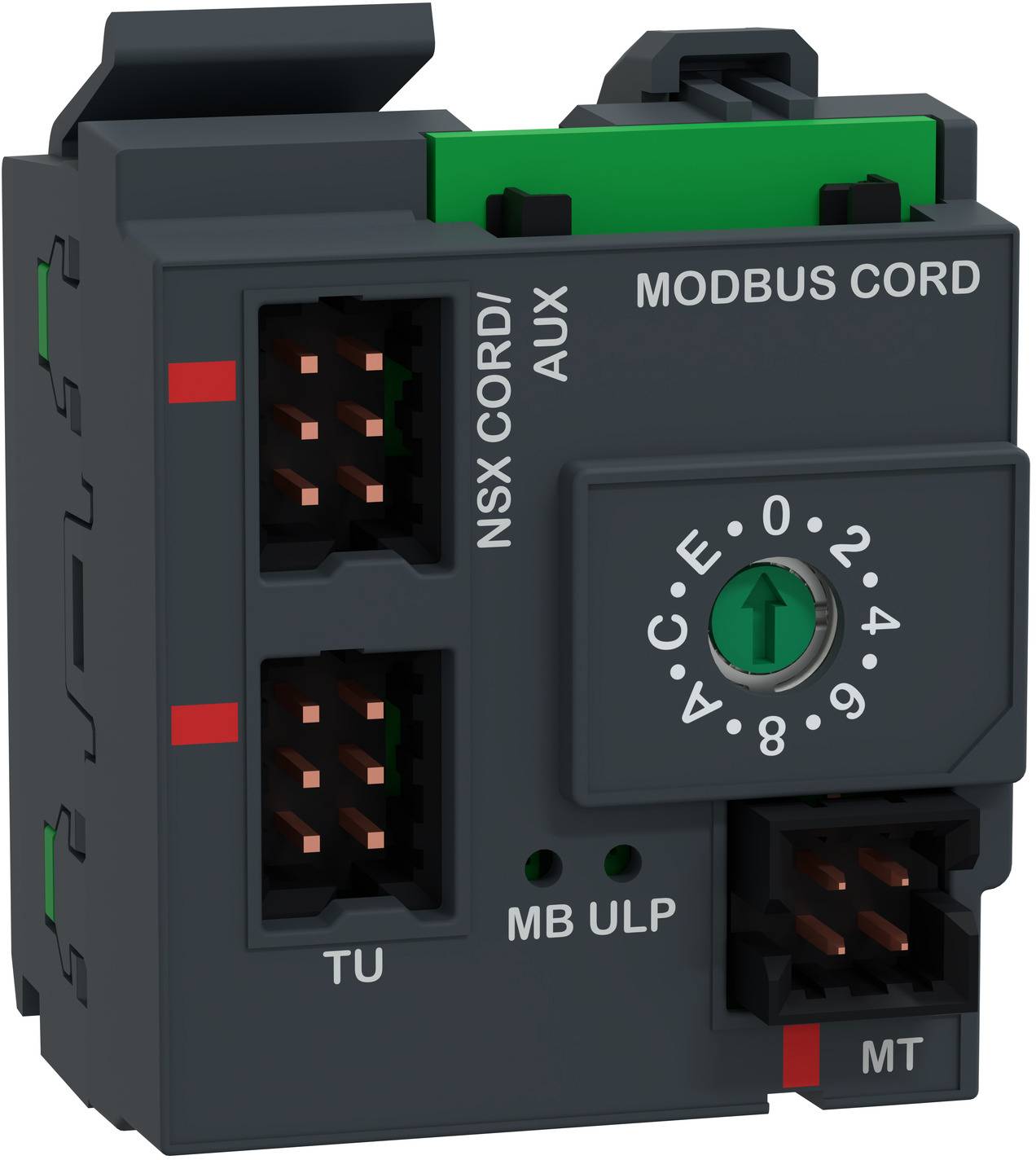

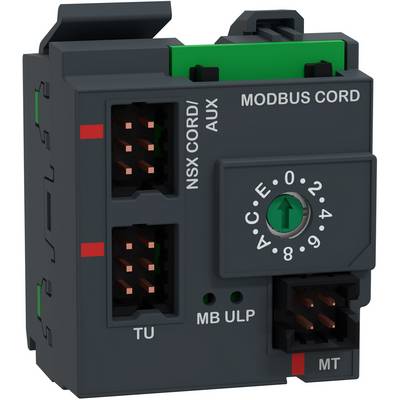

Schneider Electric LV434220 LV434220 Expansionsmodul

Datablad (PDF)

Leverans tor. 8 okt.

Antal

Styck

Toal (2 792,00 kr / stycken)

2 792,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Antal HW-gränssnitt: CAN: 0
Antal HW-gränssnitt Industrial Ethernet 0
Antal HW-gränssnitt: 0
Antal HW-gränssnitt seriell RS-232: 0
Antal HW-gränssnitt seriell RS-422: 0
Antal HW-gränssnitt seriell RS-485: 0
Antal HW-gränssnitt seriell TTY: 0
Antal HW-gränssnitt övriga: 4
Antal HW-gränssnitt USB: 0
Antal HW-gränssnitt trådlös: 0
Antal gränssnitt Profinet: 0
Explosionsskyddskategori för gas: Utan
Explosionsskyddskategori för damm: Utan
Fältbussanslutning möjlig via separat busskopplare: nej
Frontmontering möjlig: nej
Trådlös standard Bluetooth: nej
Trådlös standard eGPRS: nej
Trådlös standard GPRS: nej
Trådlös standard GSM: nej
Trådlös standard LTE: nej
Trådlös standard UMTS: nej
Trådlös standard WLAN 802.11: nej
Lämplig för säkerhetsfunktioner: nej
IO-Link Master: nej
Med potentialdelning: nej
Prestandanivå enligt en ISO 13849-1: Utan
Rackmontering möjlig: nej
Sil enligt IEC 61508: Utan
Typ av spänning av matningsspänning: DC
Systemkomponent: Nej
Din-skenmontering möjlig: nej
Stöder protokoll för AS-Interface Safety at Work: nej
Stöder protokoll för ASI: nej
Stöder protokoll för CAN: nej
Stöder protokollet för data-Highway: nej
Stöder protokoll för DeviceNet: nej
Stöder protokoll för DeviceNet Safety: nej
Stöder protokoll för EtherCAT: nej
Stöder protokoll för Ethernet/IP: nej
Stöder protokoll för Foundation Fieldbus: nej
Stöder protokoll för Interbus: nej
Stöder protokoll för Interbus-Safety: nej
Stöder protokollet för KNX: nej
Stöder protokollet för LON: nej
Stöder protokoll för Modbus: Ja
Stöder protokoll för PROFIBUS: nej
Stöder protokoll för PROFINET CBA: nej
Stöder protokoll för PROFINET IO: nej
Stöder protokoll för PROFISAFE: nej
Stöder protokoll för SafetyBUS p: nej
Stöder protokoll för SERCOS: nej
Stöder protokoll för andra bussystem: Ja
Stöder protokollet för SUCONET: nej
Stöder protokoll för TCP/IP: nej
Matningsspänning DC 24-24 V.
Vägg-/direktmontering möjlig: nej
Certifierad för UL-riskområde division 1: nej
Certifierad för UL-riskområde division 2: nej
Certifierad för UL-riskområden grupp A (acetylen): nej
Certifierad för UL-riskområden grupp B (väte): nej
Certifierad för UL-riskområden grupp C (etylen): nej
Certifierad för UL-riskområden grupp D (propan): nej
Certifierad för UL-riskområden grupp E (metalldamm): nej
Certifierad för UL-riskområden grupp F (kolhaltigt damm): nej
Certifierad för UL-farligt område grupp G (icke ledande damm): nej
Certifierad för UL-riskområde klass i: nej
Certifierad för UL-riskområde klass II: nej
Certifierad för UL-riskområde klass III: nej
Tillhörande utrustning (ex ia): nej
Tillhörande utrustning (ex IB): nej

Typ av produkt: Expansionsmodul

Höjd: 34 mm

Bredd: 27.4 mm

: IP20

Typ: LV434220

Tillverkarnr.: LV434220

Mått.: (B x H x D) 27.4 x 34 x 29.25 mm

Djup: 29.25 mm

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3755265 Schneider Electric LV434220 LV434220 Expansionsmodul

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3755265 Schneider Electric LV434220 LV434220 Expansionsmodul

Beskrivning

Melde och styrenheten är med integrerad Modbus- och ULP-kommunikation för Compact NSX. Effektbrytare. Den valfria BSCM Modbus SL/ULP-modulen för Compact NSX används för registrering av apparatvarningar och styrning av enheten. Den fungerar som omvandlare mellan de analoga utgångarna på enhetsdetektorkontakterna (OF, SD, SDE) och de digitala kommunikationsfunktionerna. Det behövs för kommunikation av statusindikatorer, styrningar och mätningar. BSCM är installerad inuti strömbrytaren bakom frontpanelen. Den har ett integrerat Modbus-gränssnitt som ansluts till en Modbus-Hub för att koppla ihop Modbus-förbindelse. Anslutning till externa etemet- eller Modbus-gränssnitt (IFE/IFM) sker via NSX-kabeln i ULP-läge. Driftspänning för Modbus SL/ULP-modulen BSCM är 24 VDC.
