Name: Schellenberg 24201 Relä Passar till Schellenberg Standard & Plus
Brand: Schellenberg
SKU: 2522375
Availability: InStock

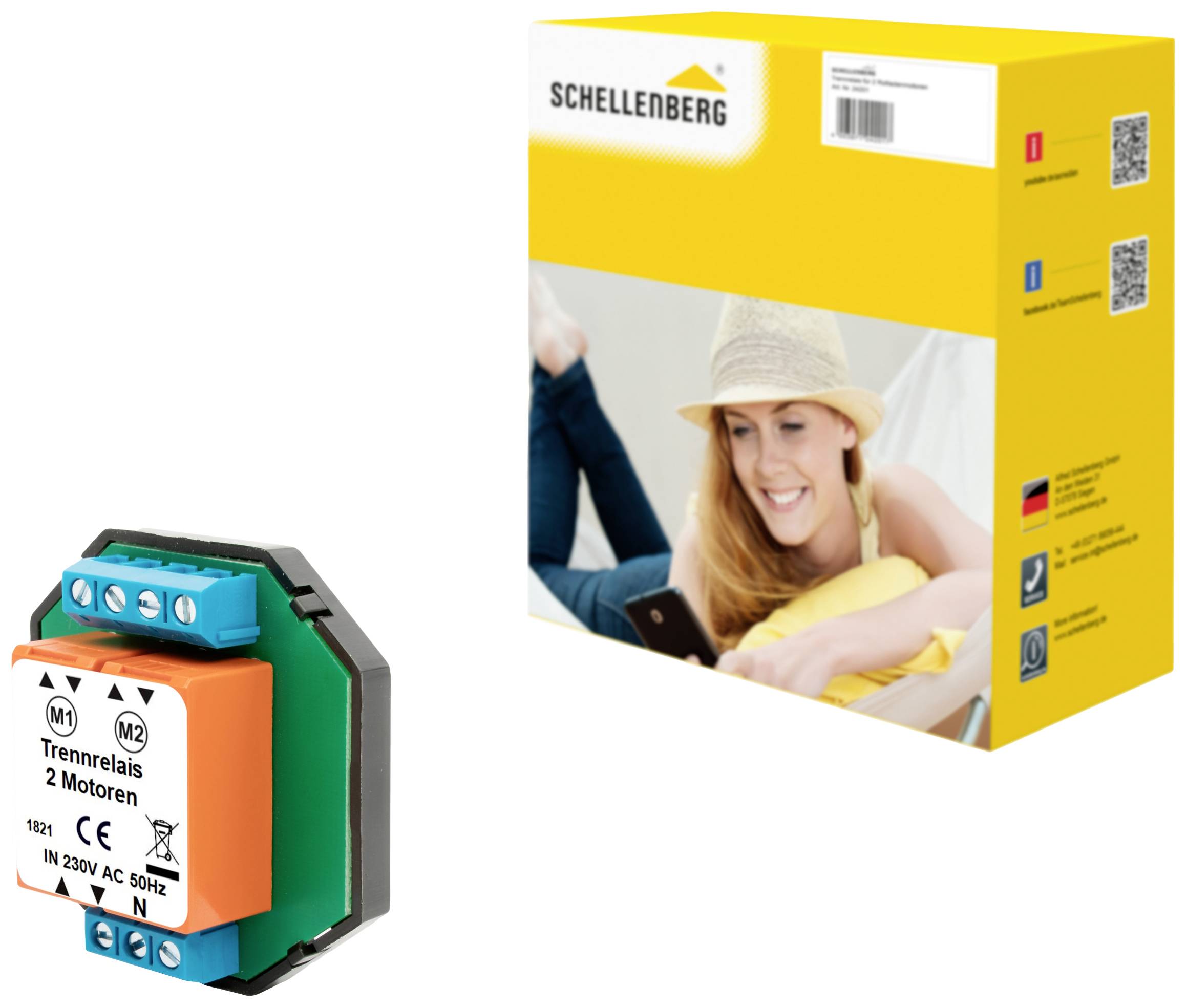

Schellenbergs 'Trennrelais 2 Motorer'. Bilden visar relämodulen och förpackningen med en leende kvinna i bakgrunden.

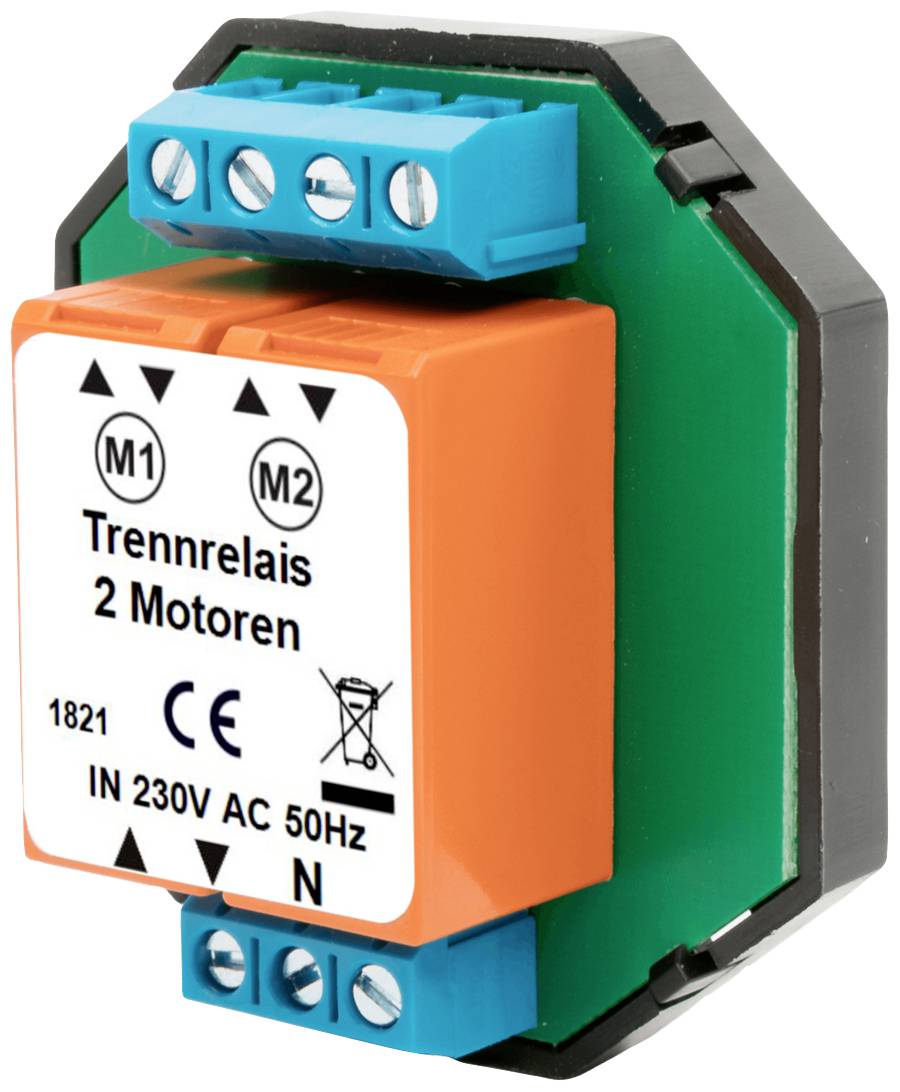

Ett elektriskt skiljerelä för två motorer. Märkt med 'Skiljerelä 2 motorer', lämpligt för 230V AC, 50Hz.

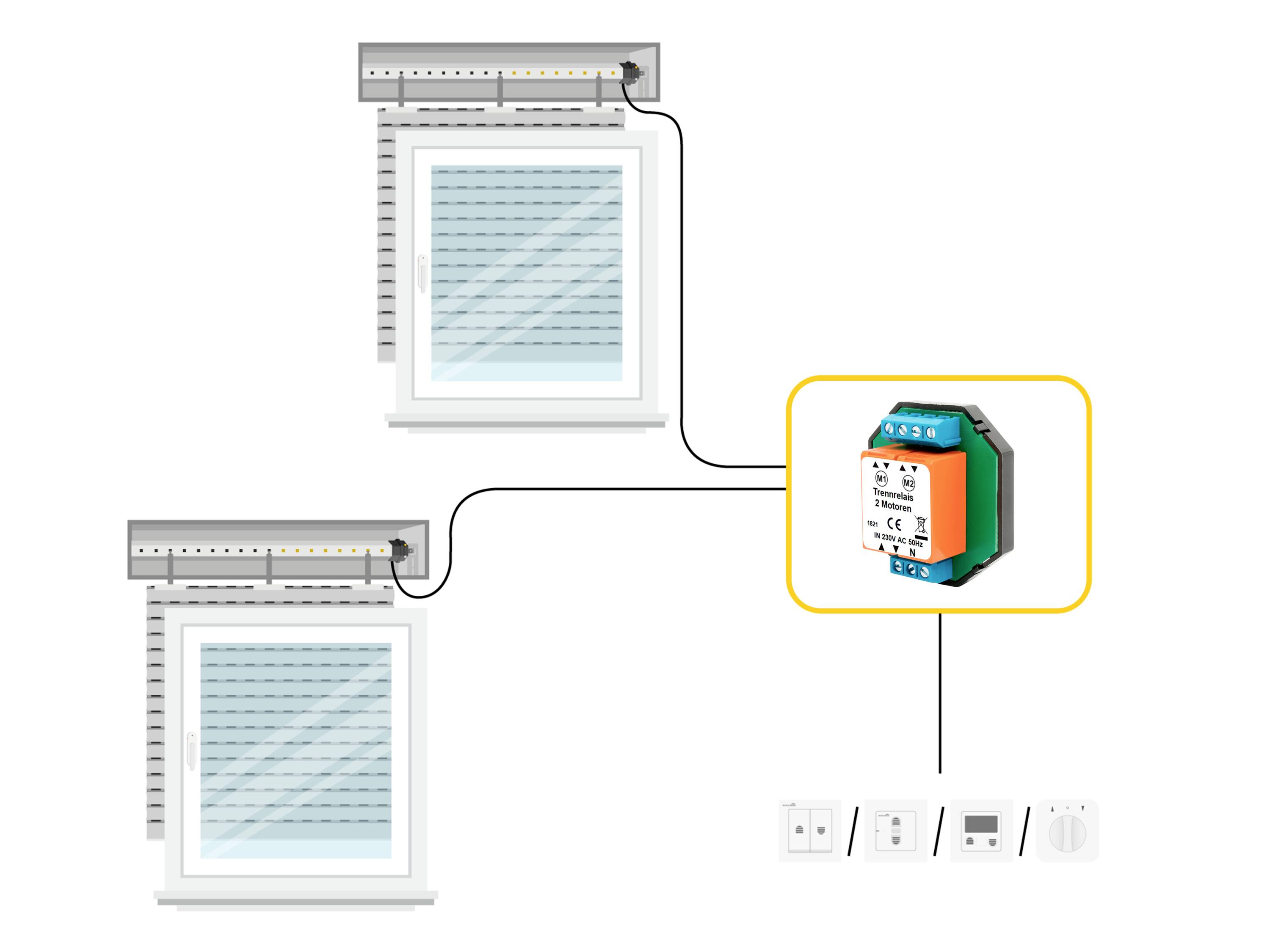

Diagrammet visar två fönster med motoriserade rullgardiner, anslutna till en styrenhet. Strömbrytare och sensorer styr persiennerna.

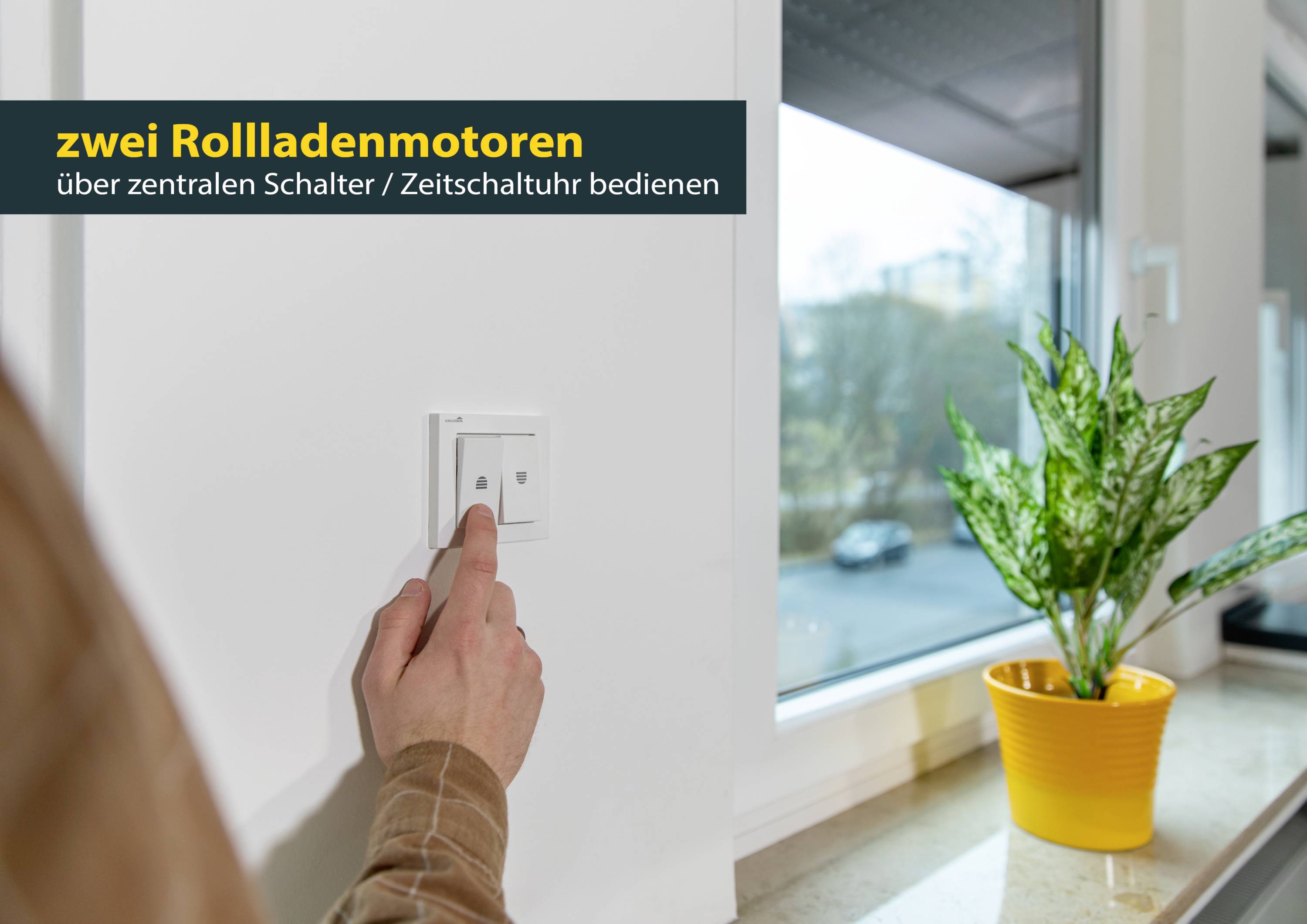

En hand manövrerar en väggströmbrytare bredvid ett fönster; text överst: 'två rullgardinsmotorer styrda via central strömbrytare/tidur'.

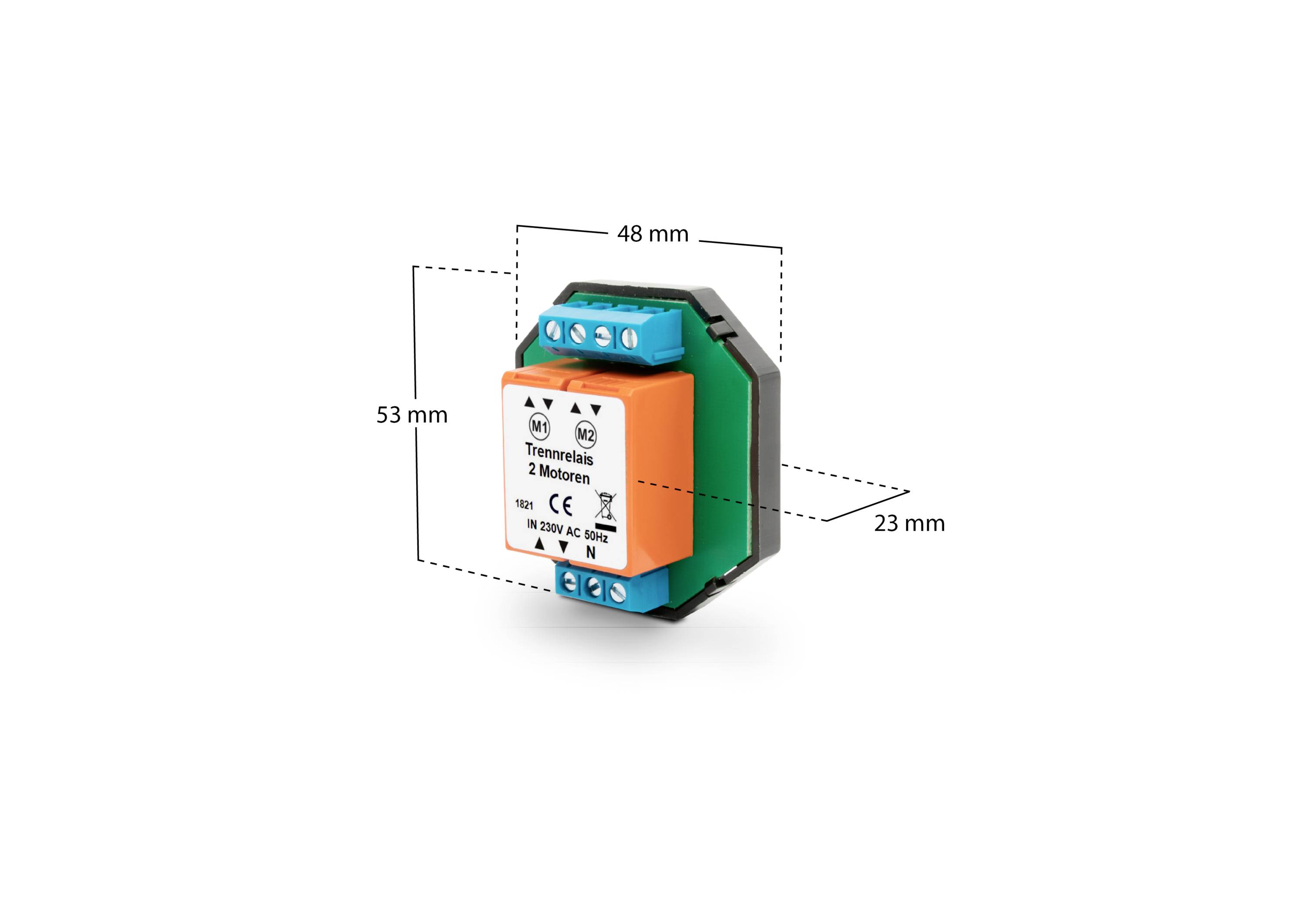

Avbildat är en elektronisk enhet med måtten 48 mm x 53 mm x 23 mm. Den är placerad i ett plastfodral med anslutningsklämmor.

1/5

Leverans tors 15 okt.

32 Styck

Antal

Styck

Toal (311,20 kr / stycken)

311,20 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Schellenberg persiennrelä, centralt, 2-vägs

Samtidig styrning av två jalusimotorer
ideal för Schellenberg rörmotorer STANDARD och Plus
Total brytförmåga på max. 6 A (3 A per drivning)

Tekniska specifikationer

NÄTSPÄNNING 230 V AC/50 H.
Skyddsklass IP20, för torra inomhus
Utförande: Infälld montering
Brytström: 6 A/2 x 3 A.
Strömförbrukning: 10 mA
Anslutningsklämmor: 0,5–2,5 mm² kabel styv, 0,5–1,5 mm ²
Kabel fintrådig med ändhylsa
Föroreningsgrad: 1 (IEC 60664-1)
Överspänning 3 (IEC 60664-1)
Temperaturområde 0 °C till +60 °C.
Montering i infällda dosor med Ø 60 mm och 40 mm djup
Montering i utanpåliggande dosa med minst 70 x 70 mm

Typ av produkt: Relä

Passar till: Schellenberg Standard & Plus

Driftspänning: 230 V

Monteringssätt: Infälld

Bredd: 52.4 mm

Höjd: 48.4 mm

Djup: 22.4 mm

Mått.: (B x H x D) 52.4 x 48.4 x 22.4 mm

Basstation: Inte nödvändig

UKCA: Ja

Dokument & nedladdningar

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2522375 Schellenberg 24201 Relä Passar till Schellenberg Standard & Plus

Beskrivning

Jalusireläen behövs, till exempel om du vill styra två jalusimotorer samtidigt via en strömbrytare. Det är perfekt för gruppstyrning av Schellenberg rörmotorer av modellerna STANDARD eller Plus, men kan även användas för byggliknande jalusimotorer från andra tillverkare. Rolandrelän behöver en driftspänning på 230 V AC/50 Hz och har en total brytförmåga på maximalt 6 A, was 3 per jalusimotor. 2-faldigt jalusi-relä är inbyggt i en infälld dosa med en diameter på 60 mm och ett djup på 40 mm och är endast avsett för torra utrymmen inomhus. Alternativt kan den monteras i en utanpåliggande grendosa med måtten 70 x 70 mm.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
