Schabus Trådlös frånluftkontroll FTX 100 / FDS 100 Vit

Komfortpaketet FTX 100 med FDS 100 möjliggör gemensam drift av ett frånluftssystem och en eldstad som är beroende av rumsluft. FTX 100 övervakar avgastemperaturen i rökröret via en temperaturgivare och känner automatiskt av om eldstaden är i drift.

Om eldstaden är kall, släpps frånluftssystemet automatiskt ut oberoende av fönsterläget. Om avgastemperaturen stiger över brytpunkten på 40 °C (± 5 °C) ska eldstaden prioriteras: Frånluftsanläggningen ska då endast släppas när fönstret är öppet. Hysteres är ca 3 °C.

Den trådlösa fönstersändaren övervakar då fönsterställningen och skickar den trådlöst till FDS 100 trådlösa mottagare. På så sätt kombinerar komfortpaketet automatisk temperaturövervakning och fönsterkontakt till en bekväm frånluftsstyrning.

Testad FDS 100 frånluftsstyrenhet
Den trådlösa frånluftsstyrningen FDS 100 som ingår i komfortpaketet är TÜV-testad och har samlad godkännande enligt tysk byggteknik (ü-tecken) Z-85.2-11. Godkännandet gäller FDS 100 frånluftsstyrenhet, inte hela komfortpaketet FTX 100/FDS 100.

Montera din skorstensfejare i din planering så att inget står i vägen efteråt. Det finns stora regionala skillnader som Schabus elteknik inte kan påverka.

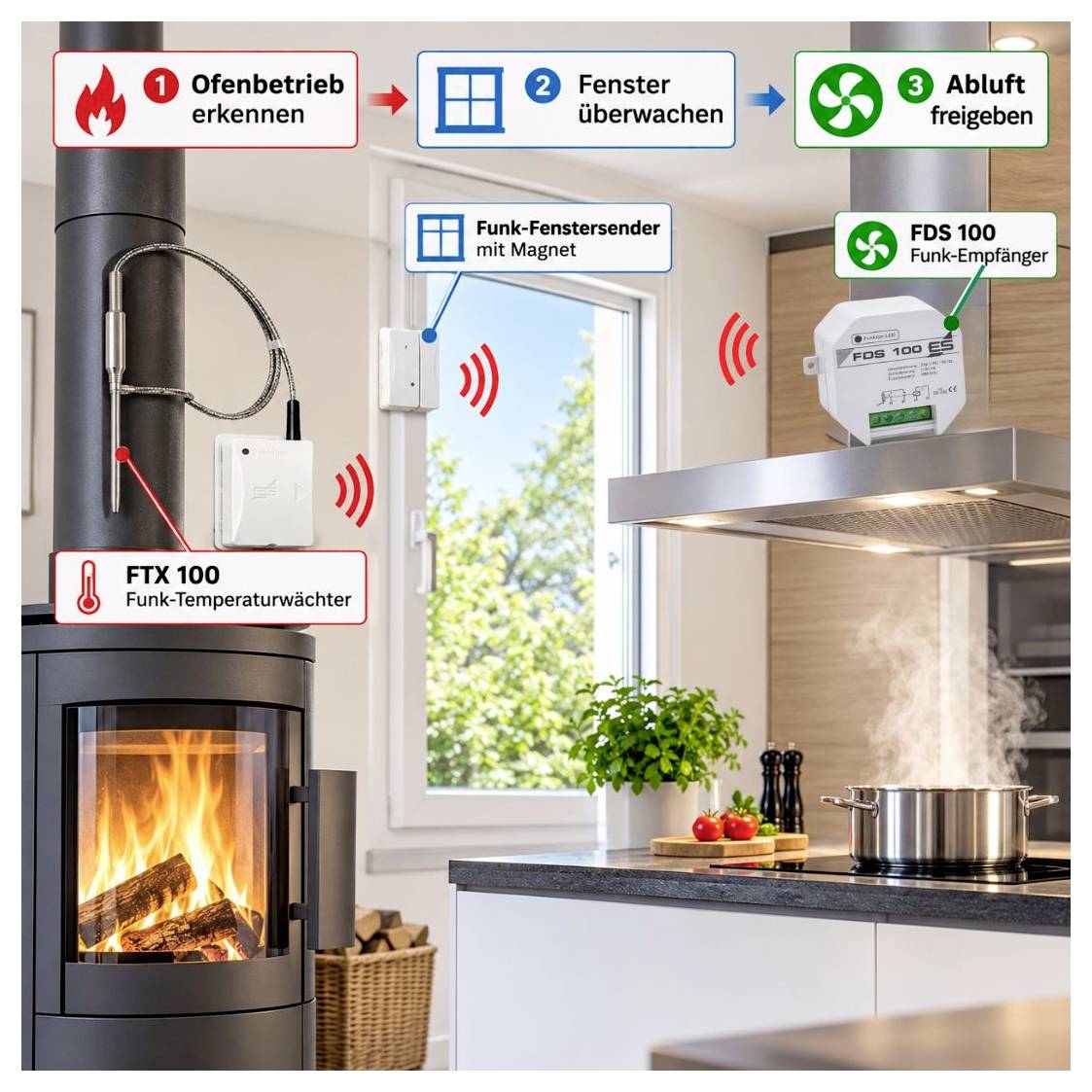

Så här fungerar komfortpaketet
FTX 100 komfortpaket övervakar automatiskt två avgörande förhållanden: Temperaturen på eldstaden och fönstrets läge. På så sätt blir frånluftssystemet endast beroende av fönsterkontakten när eldstaden verkligen är i drift.

Detektera även ugnsdrift
Temperaturgivaren i FTX 100 monteras på rökröret och övervakar kontinuerligt avgastemperaturen. Om temperaturen stiger över tröskelvärdet på 40 °C (± 5 °C), känner FTX 100 automatiskt av att eldstaden är i drift.

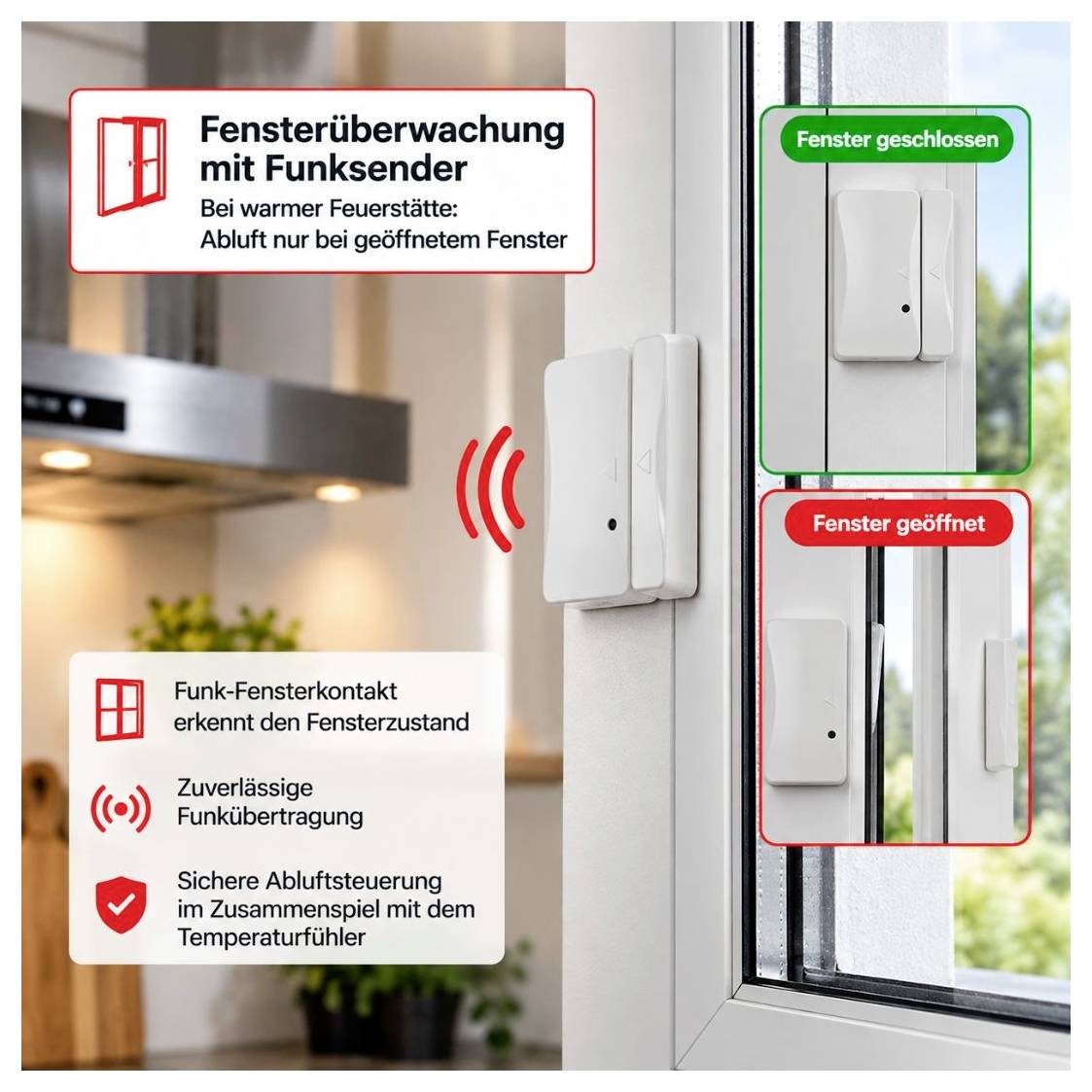

Övervaka fönstret på håll
Om det rör sig om en varm eldstad, ska fönstrets läge vara relevant. FDS 100 trådlös fönstersändare känner av om fönstret är öppet eller stängt och överför trådlöst status till FDS 100-mottagaren.

Frigör upp den avluft som finns på marknaden
Om eldstaden är i drift ska frånluftssystemet endast släppas ut när fönstret är öppet. Vid stängt fönster förhindrar FDS 100 frigörandet av frånluftssystemet.

Mer komfort vid kall eldstad

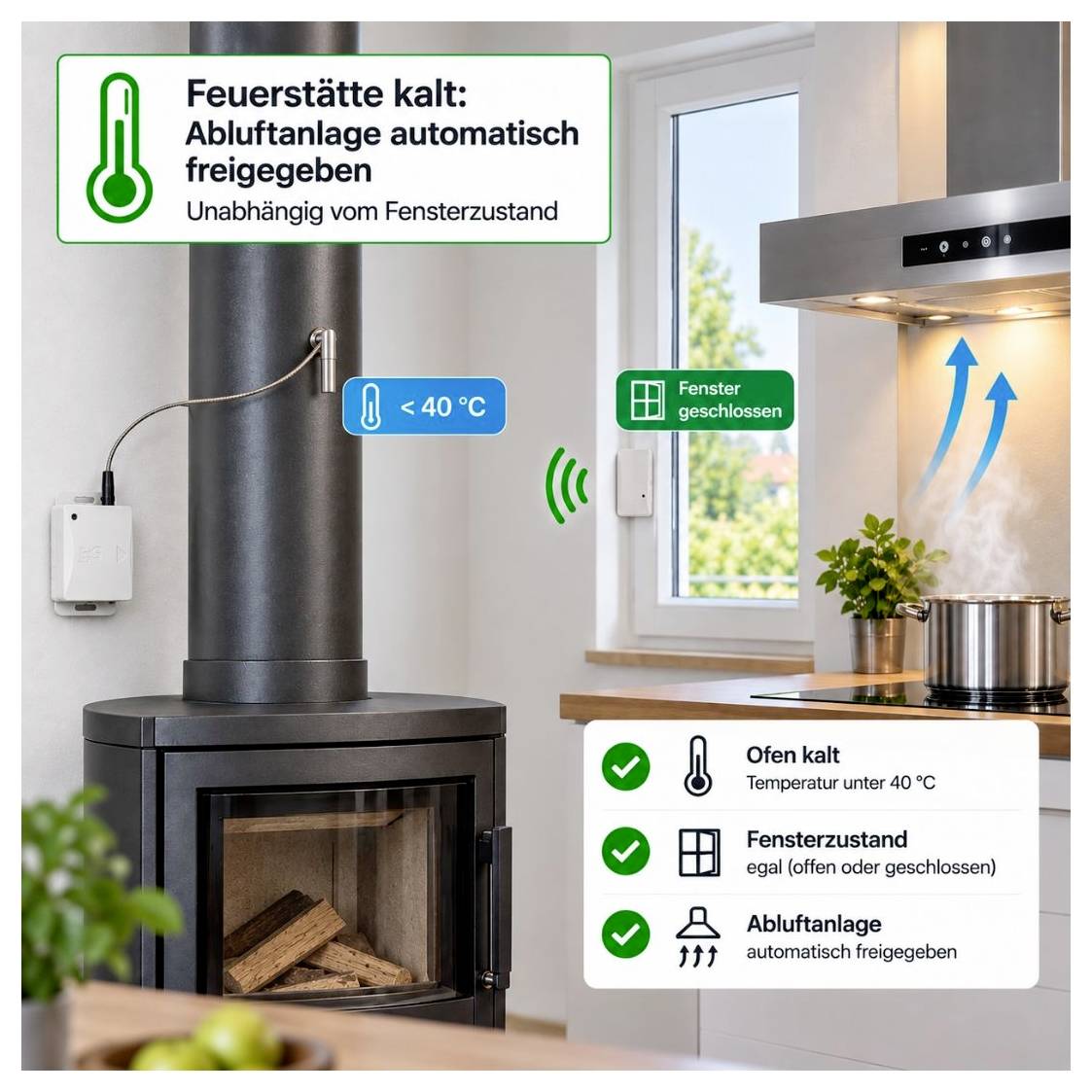

Den speciella fördelen med komfortpaketet visar sig när ugnen inte är i drift: Om avgastemperaturen ligger under brytgränsen frigör man frånluftssystemet oberoende av fönsterläget. Fönstret måste alltså inte öppnas extra för normal användning av utsugsanordningen.

Kort sagt:
Eldstad kall → frånluftssystem fritt
Eldstad varm → frånluftssystem endast vid öppet fönster

Fördelarna med FTX 100 komfortpaket
Mer komfort - utan att kompromissa med säkerheten

FTX 100 komfortpaketet kombinerar automatisk avkänning av ugnsdrift med den beprövade trådlösa fönsterövervakningen hos FDS 100. Fönstret måste endast vara öppet när eldstaden verkligen är i drift.

Textilautomatisk avkänning
FTX 100 övervakar avgastemperaturen direkt i rökröret och känner automatiskt av om eldstaden är i drift.

Textilt öppna onödiga fönster
Vid kall eldstad frigörs frånluftsenheten automatiskt - oavsett om fönstret är öppet eller stängt.

Textilsäker drift vid varm eldstad
Om avgastemperaturen stiger över tröskelvärdet på 40 °C (± 5 °C) ska eldstaden prioriteras. Utluftningssystemet aktiveras då endast när fönstret är öppet.

Textilfri fönsterövervakning
Fönstersändare och mottagare kommunicerar via 868 MHz-radio. På så sätt krävs ingen kabelanslutning mellan fönster och utblåsningssystem.

Textilt programmerat komfortpaket
De trådlösa komponenterna är redan anpassade till varandra och programmerade.

Textilbeprövad FDS 100 frånluftsstyrning
Den trådlösa frånluftsstyrningen från FDS 100 som ingår i setet är TÜV-testad och godkänd enligt tysk byggteknik Z-85.2-11. Godkännandet gäller FDS 100 frånluftsstyrenhet, inte det kompletta FTX 100 komfortpaketet.

Lämpad även för muldenfläktar
FDS 100 kan även användas för att säkra motsvarande frånluftssystem med finfördelare.

Öppna fönstret endast när det verkligen är nödvändigt:
Om eldstaden är kall kan frånluftssystemet även användas vid stängda fönster. Först vid varm eldstad blir fönsterövervakningen säkerhetskänsligt.

Montering & installation

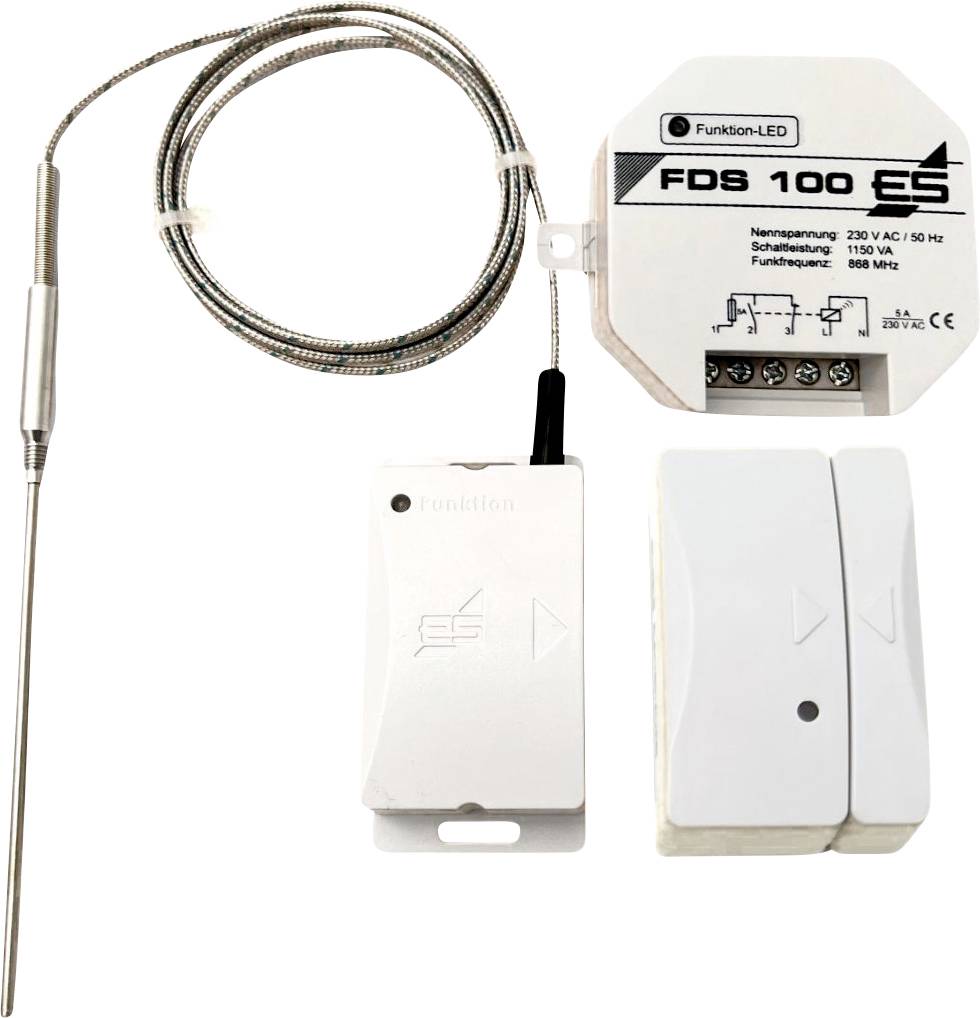

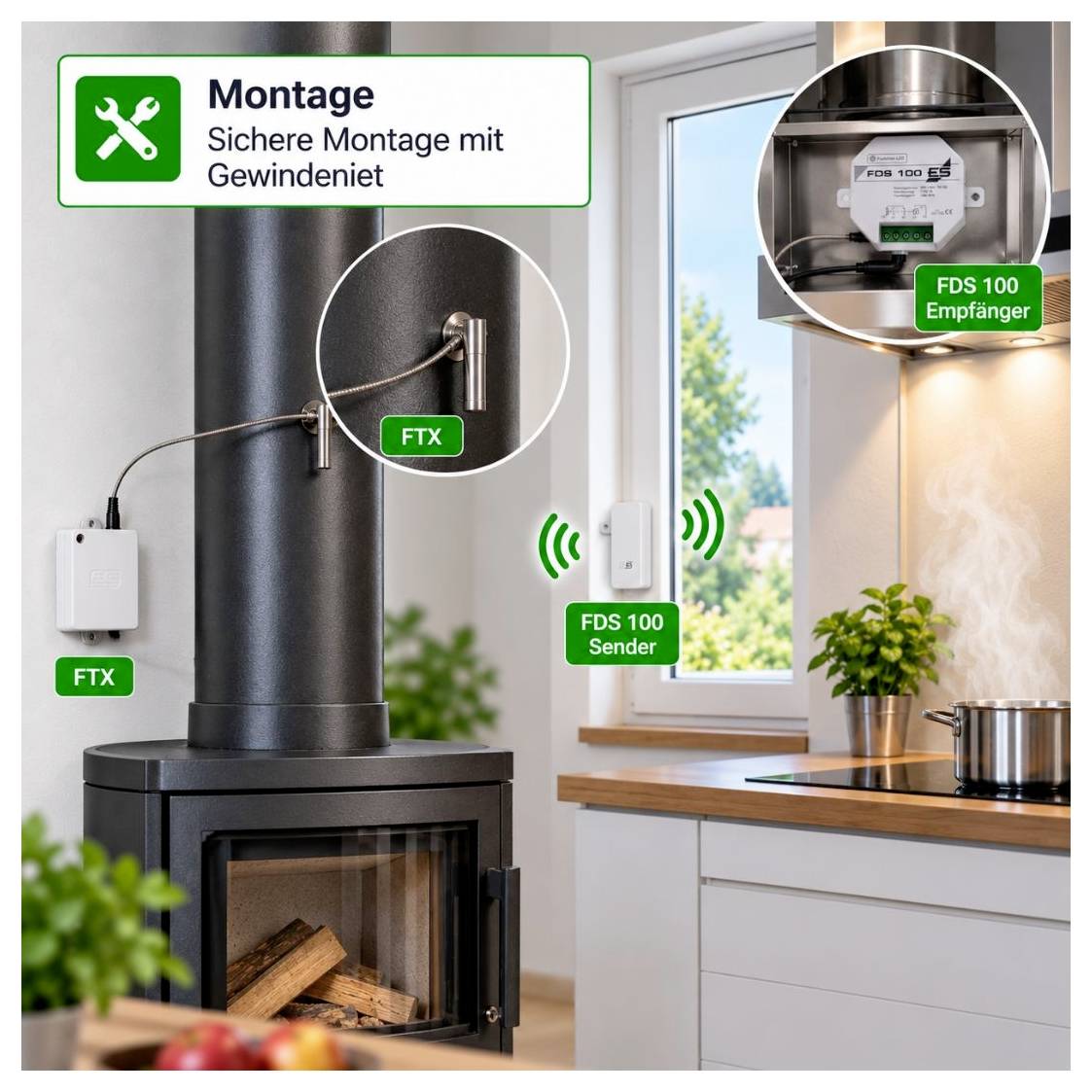

FTX 100 komfortpaketet består av tre funktionella komponenter: Temperaturövervakaren FTX 100 på rökröret, den trådlösa fönstersändaren på fönstret och FDS 100 trådlös mottagare på frånluftsenheten. Den trådlösa överföringen mellan komponenterna minskar kabeldragning i rummet.

FTX 100 - temperaturgivare på rökrör

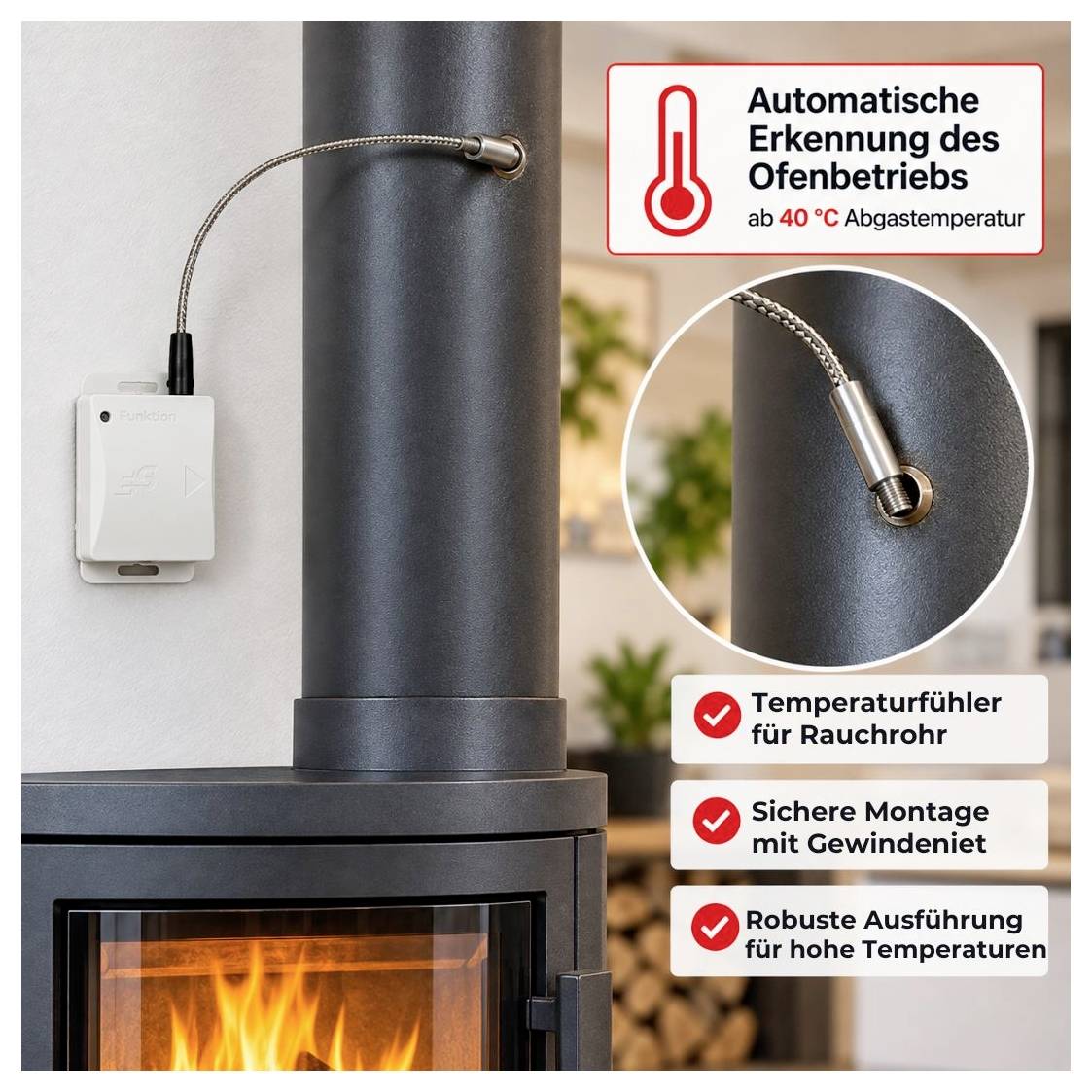

Temperaturgivaren i FTX 100 monteras direkt på brandens rökrör. För detta används en gängad M5 i rökröret och temperaturgivaren skruvas sedan försiktigt in. FTX 100-sändaren skall vara ansluten utanför det direkta värmeområdet och den maximala omgivningstemperaturen på sändaren får inte överstiga 50 °C.

Givaren mäter på så sätt omedelbart avgastemperaturen och möjliggör automatisk avkänning av ugnsdrift. Här kan du spela in monteringsvideo

FDS 100 – övervaka fönsterläge
Den trådlösa fönstersändaren och den tillhörande magneten monteras på fönstret. Med de medföljande distansplattorna kan olika höjder mellan fönsterramen och ramen utjämnas.

Vid stängt fönster får sändare och magnet vara högst 3 mm från varandra. När fönstret öppnas eller tippas ska det vara minst 20 mm långt för att säkerställa att fönsterstatusen kan detekteras på ett tillförlitligt sätt.

Den faktiska fönsteröppningen för tillräcklig tilluft är oberoende av detta och ska bestämmas utifrån utluftseffekten och fönsterstorleken.

FDS 100 – mottagare på frånluftssystemet
FDS 100 trådlös mottagare ansluts elektriskt till frånluftsstyrningssystemet och frigör frånluftssystemet beroende på mottagna signaler eller blockerar den.

Mottagaren arbetar med 230 V~ och har en potentialfri reläkontakt med en maximal bryteffekt på 1150 W / 5 A. den trådlösa räckvidden är upp till 20 m i fritt fält och är avsedd för användning inom ett rum.

Viktigt: Mottagaren får inte vara helt avskärmad med metall, eftersom det kan påverka den trådlösa förbindelsen.

Installation med elektriker
Viktig monteringsanvisning
Den elektriska anslutningen och idrifttagningen av FDS 100 får endast ske med hjälp av en utbildad elektriker.
Observera den medföljande bruksanvisningen för montering, anslutning, klyvberäkning och idrifttagning.

Den är inte en del av ett fordon
Den trådlösa FTX-temperatursändaren får endast användas med en enda ugn.

Det är inte tekniskt tillåtet att använda flera eldstäder samtidigt, eftersom det inte går att garantera en säker drift.
