Schabus 200324 SHT 8824 Aktiv vattensensor för digitalingångar

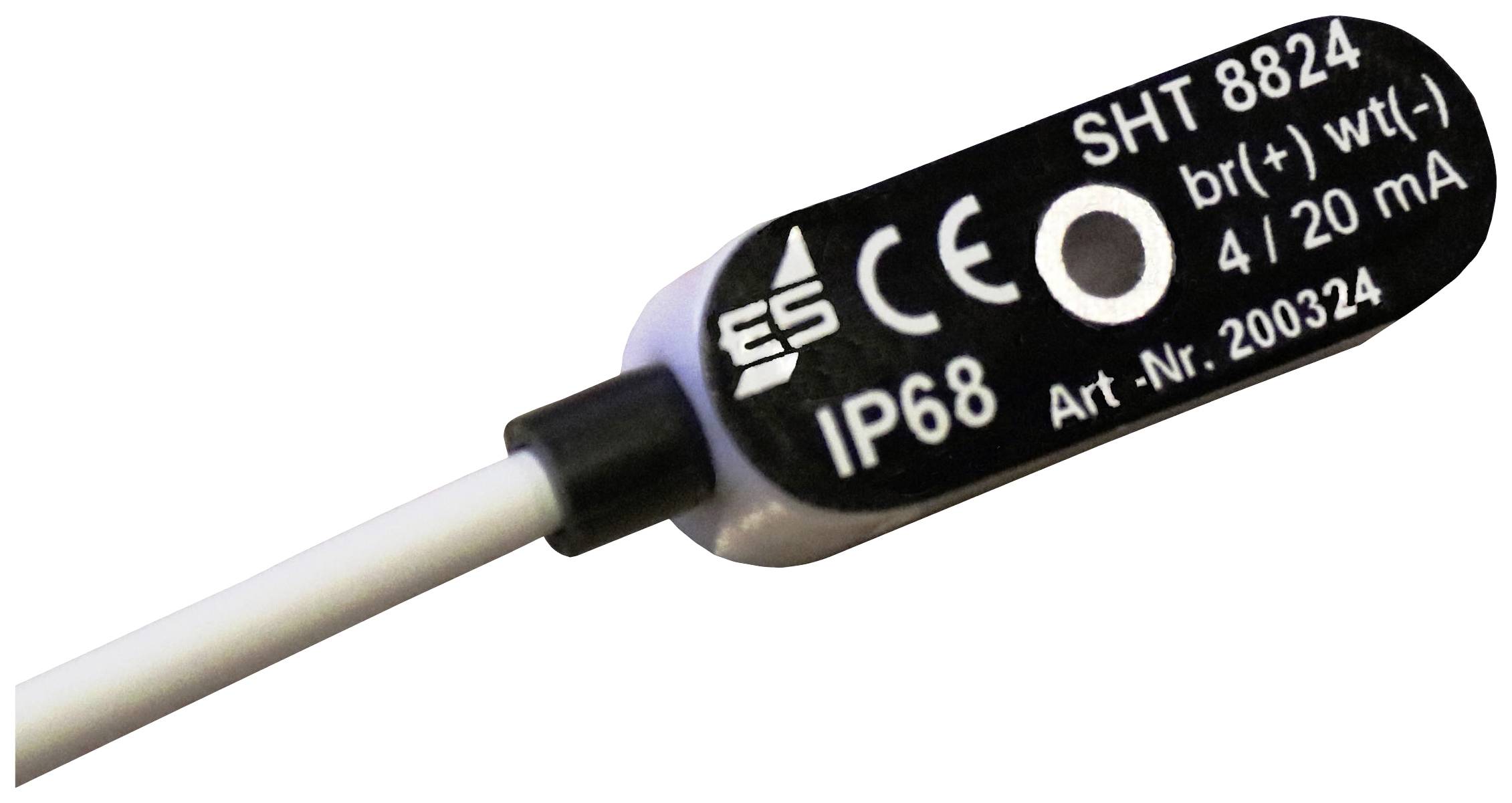

En sensor med beteckningen 'SHT 8824', CE-märkning, IP68, art.nr. 200324, stöder 4-20 mA signal.

En rektangulär, plan sensor med två skruvar för montering och en kabelanslutning för dataöverföring.

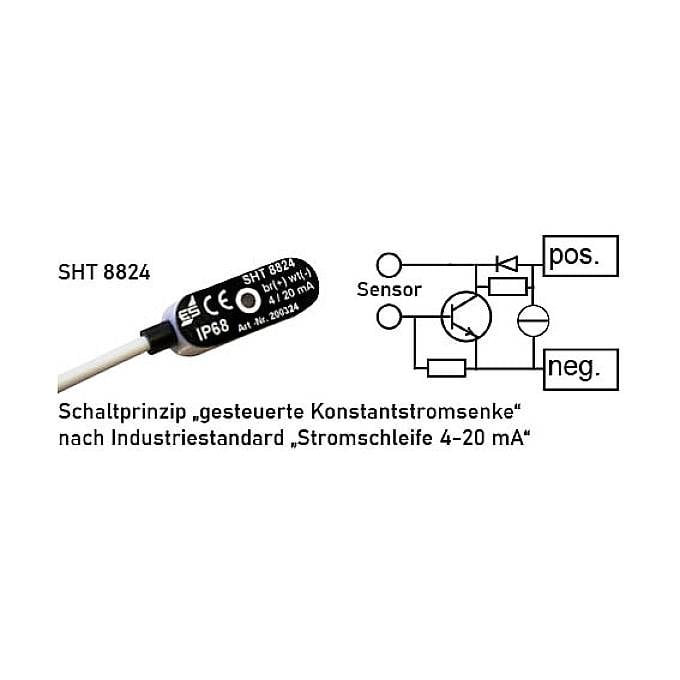

Diagrammet visar kopplingsscheman för 'styrd konstant strömkälla' enligt industristandard 'strömslinga 4-20 mA' med sensor och positiv/negativ märkning.

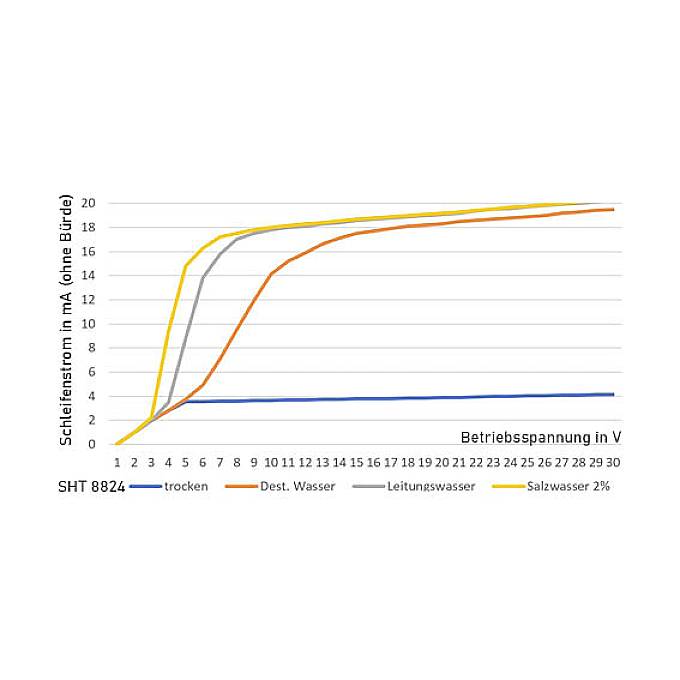

Grafiken visar slingström i mA (utan last) mot driftspänning i V för olika vätskor: torrt, destillerat vatten, kranvatten, 2% saltvatten.

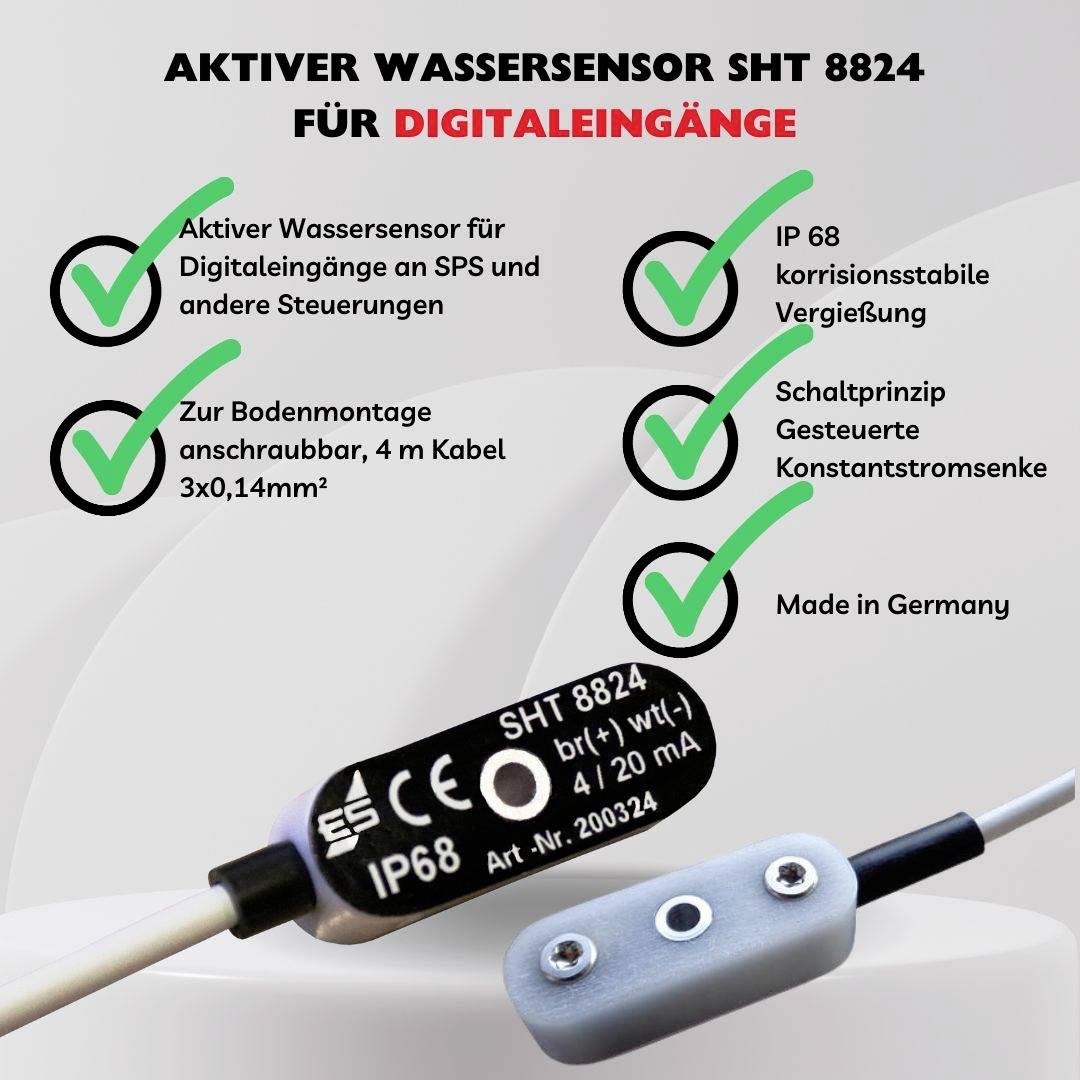

Schabus 200324 SHT 8824 Aktiv vattensensor för digitalingångar-4

1/5

Datablad (PDF)

Snabb leverans mån. 5 okt.

4 Styck

Antal

Styck

Toal (760,00 kr / stycken)

760,00 kr

exkl. moms

Endast 4 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Vattenläckage detektor

För 4 - 20 mA branschstandard ”strömslinga”Anslutning per definition som ”passiv sensor för aktiva ingångar i 2-ledarteknik”Korrosionsbeständig gjutning för maximal säkerhet och lång livslängd

Tekniska specifikationer

För aktiva ingångar: Mätomvandlare/mätomvandlare för 2-ledarsensorerBelastning: Upp till 500 Ω vid U b 24 VDC, upp till 700 Ω vid U b 24 VDCDriftspänning UB: 10...30 VDC, typ. 24 VDC, SELV/PELVSlingström torr: 4 mA @ UB = 24 V, real 3,6 - 4,2 mA abh. Från driftspänningSlingström våt: 19 - 20 mA @ UB = 24 V, Ash. Från mediets ledningsförmåga, real 14,1 - 20,3 mA, Ash. Av driftspänning och ledningsförmågaHögsta slingström: Max. 21 mA @ UB = 30 VDC och konduktivitet: 1,4 x 106 s/m.Lägsta slingström: Min. 3,6 mA @ UB = 10 VDC och sensor = torrKapslingsklass IP68, skydd mot regn för 30 minuter, kabel kortvarigt vattentätTemperatur: -15 °C … +50 °C max.Anslutningsledning: 2-trådig, LIYY, 2 x 0,14 mm², oskärmad, Ø 3,5 mm, vit, 4 meterLedningsbeläggning: Vit negativ anslutning / 0 V / minus, brun positiv anslutning / UB / plusMontering: Golv, kanter, spår, hörnMed aluminium förstärkt skruvhål Ø 3,2 mm, 9 mm långMaterial ABS, aluminium, kontakter i rostfritt stål, gjutet utförande med pepuran

Typ av produkt: Aktiv vattensensor

Detektor - specifikationer: för digitalingångar

Monteringssätt: Golv

Driftspänning: 24 V

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2576082 Schabus 200324 SHT 8824 Aktiv vattensensor för digitalingångar

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2576082 Schabus 200324 SHT 8824 Aktiv vattensensor för digitalingångar

Beskrivning

Aktiv vattensensor SHT 8824Vattensensor (för 4 - 20 mA strömslingor) för industriell användning med höga ledningslängderSHT 8824 vattensensor är inte lämplig för anslutning till Schabus vattendetektorerSensor med två kontakter i rostfritt stål, vilka är gjutna i plasthölje. Så snart vatten eller annan ledande vätska kommer i kontakt med de båda kontakterna, kopplar en transistor om strömförbrukningen från 4 mA till 20 mA. Sensorkablarna kan lätt förlängas beroende på användningsområde.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
