Robotis Servomotor MBS-ANT-61

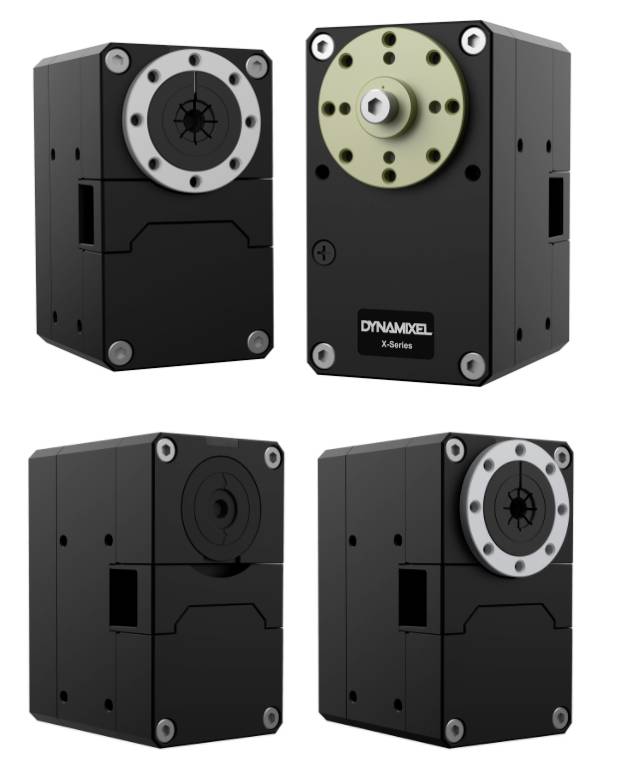

'Fyra svarta, kubformade servomotorer från DYNAMIXEL X-serien med olika anslutningspunkter och en markering.'

Samladad avbildning

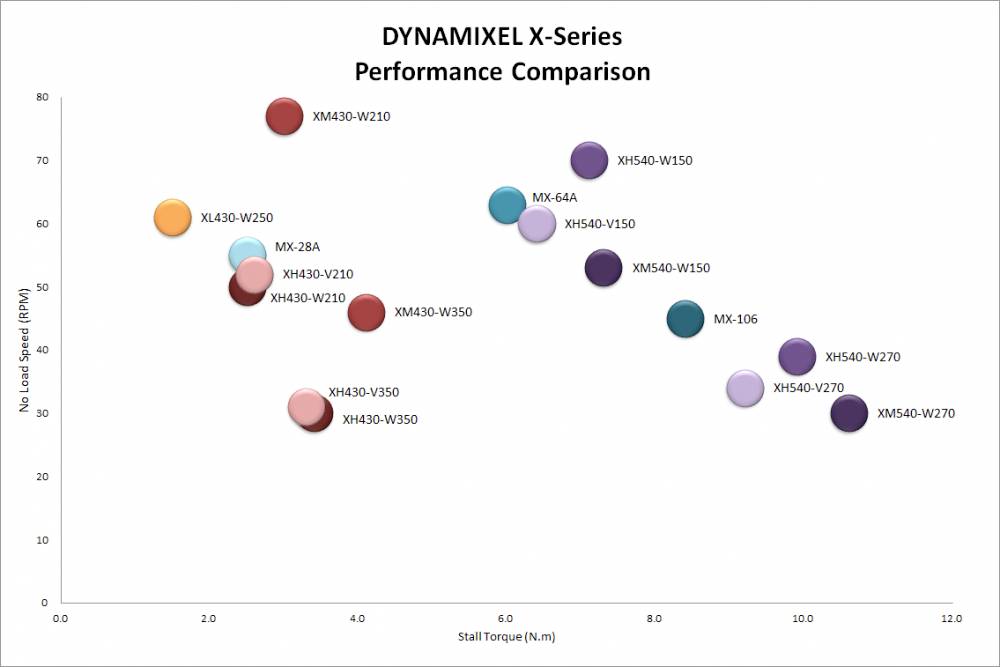

'DYNAMIXEL X-Series prestationsjämförelse' diagram visar ett förhållande mellan vridmoment (N.m) och lastvarvtal (RPM) för olika modeller.

Prestandajämförelse för DYNAMIXEL X-serien visar vridmoment (Nm) mot last (varv/min) för modeller som XM540 och XL430. Datapunkter grupperade.

1/3

Samladad avbildning

Leverans tor. 1 okt.

Antal

Styck

Toal (8 312,00 kr / stycken)

8 312,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

SERVOMOTOR: XH540-V270-R
Vikt: 165 g
Mått 33,5 x 58,5 x 44 mm
Utväxlingsförhållande för växellåda: 272,5:1
Vridmoment 24V 9,2n.m
Varv/min: 24 V 34
Intern UC: STM32F103C8 72MHz Cortex M3
Avkodare: Kontaktlös magnetavkodare
Ställnoggrannhet 0,088° x 4096 steg
Driftspänning: 24 V
Protokoll: RS485
ID 0 - 252
Baud Rate 9600 bps – 4,5 Mbps

Typ av produkt: Servomotor

Tillverkarnr.: MBS-ANT-61

Dokument & nedladdningar

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3089987 Robotis Servomotor MBS-ANT-61

Beskrivning

DynaMIXEL X540 serien har en kraft, som är jämförbar med MX106, men volymen har ändå minskats med 28,4 %. Dynamiexel X-serien, är den senaste serien nätverks-servomotorer från ROBOTIS. XH540-V270-R servomotor har beröringsfri magnetkodare, vilket möjliggör 360° rotationer med en hastighet på upp till 34 varv/min. Där är vridmoment på upp till 9,2 Nm vid en anliggande spänning på 24 V. Denna enastående prestanda i kombination med den mycket låga vikten på bara 165 g ger en mycket kraftfull servomotor för universell användning.

Kabeldragning
Dessutom har Dynamiexel X-serien i grunden omarbetat kabeldragningen, vilket har lett till en ännu högre tillförlitlighet. Kablarna ansluts inte längre som på AX/MX-serien, på baksidan av servomotorn, utan leds förbi de vrid- och fiskepunkter som gör att kablarna utsätts för mindre påfrestning och att friliggande kablar minimeras.

Skruvförband
Skruvar i Dynamiexel X-serien kan ske på olika sätt. Vid användning av monteringsprofiler måste det dock beaktas att de medföljande distansringarna används.
