Rigol MSO5204 Digitalt oscilloskop 200 MHz 8 GSa/s 100 Mpts 8 Bit 1 st

Digitalt oscilloskop visar flera elektriska signaler på skärmen med olika visningsalternativ och reglage.

Svart och rött elektroniskt device med flera reglage på sidan, troligen en förstärkare eller ljudenhet.

En svart, rektangulär elektronisk enhet med flera vred och anslutningar på sidan, sedd från sidan.

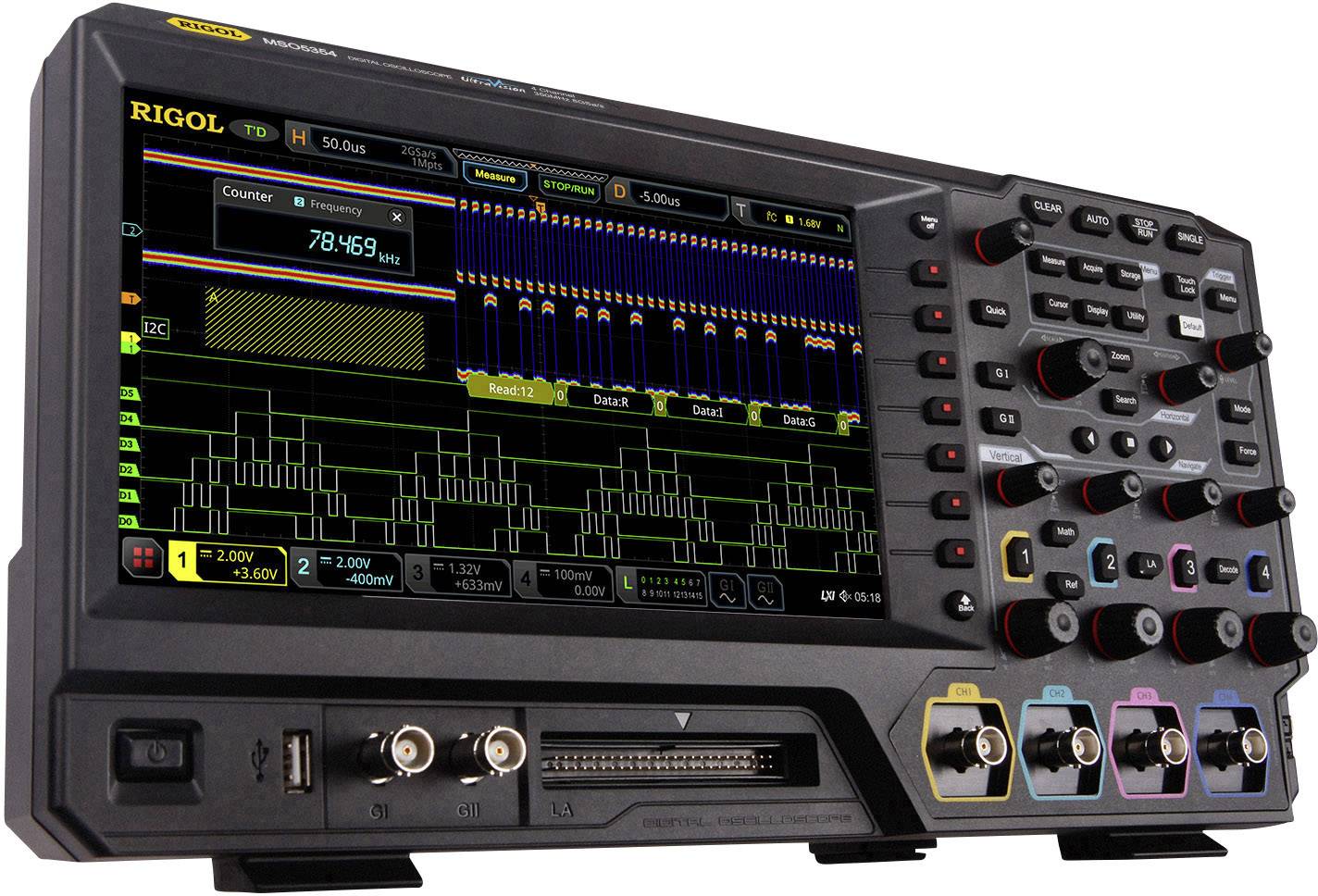

Ett oscilloskop med flera displayer för elektriska signaler. Färgglada kontroller och en digital skärm visar vågformer.

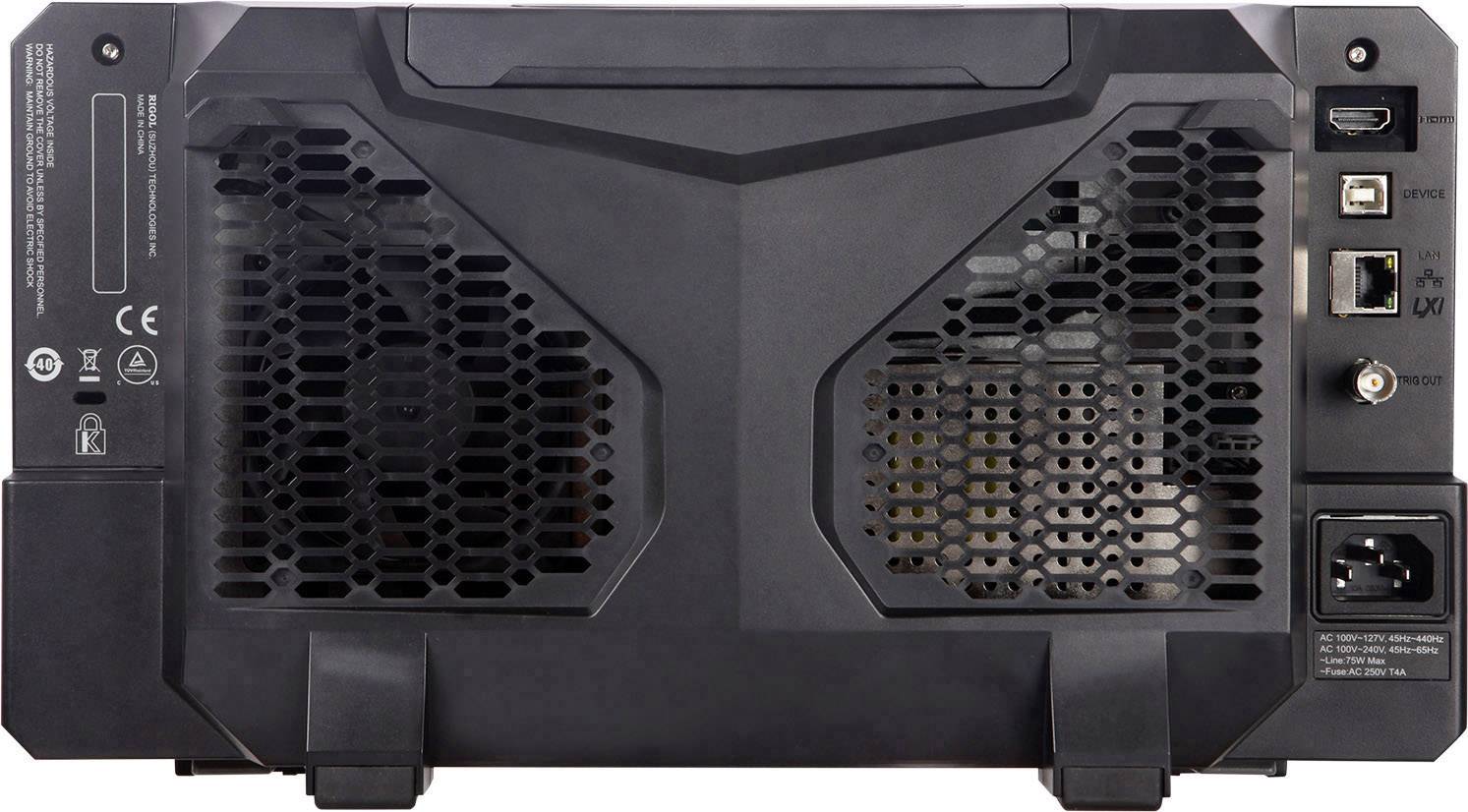

Baksidan av en elektronisk enhet visar ventilationsgaller, flera anslutningar (USB, nätverk) och en nätströmbrytare.

1/5

Datablad (PDF)

Snabb leverans fre. 4 sep.

8 Styck

Antal

Styck

Toal (18 312,00 kr / stycken)

18 312,00 kr

exkl. moms

Fri frakt

Endast 8 Styck kvar på lager

Rapportera juridiska problem

Höjdpunkter & detaljer

Rigol digitaloscilloskop MSO5204

Bandbredd 200 MHzAntal analoga ingångar max. 4Samplingshastighet 8 GSA/sMinnesdjup 100 Mpts

Tekniska specifikationer

16 digitala ingångar (PLA2216 behöver - medföljer inte)

Typ av produkt: Digitalt oscilloskop

Bandbredd: 200 MHz

Samplingsfrekvens / kanal: 8 GSa/s

Visning: LCD

Upplösning: 8 Bit

Bildskärmsformat: 9 Zoll (22,86cm)

Antal analoga ingångar max.: 4

: (ej certifierad kalibrering)

Mätningskategori: CAT I

Vertikalavböjning: 1 mV/ruta – 10 V/ruta

Ingångsimpedans: 1 MΩ ±1 %

Ingångskoppling: AC eller DC

Spänningsförsörjning (specifikationer): 100 V - 240 V

Mått.: (L x B x H) 130 x 367 x 200 mm

Vikt: 3.5 kg

Display: 1024 x 600

Bredd: 367 mm

Höjd: 200 mm

Längd: 130 mm

Gränssnitt: LAN
USB

Minnesdjup / kanal: 100 Mpts

Typ: MSO5204

Dokument & nedladdningar

Datablad

Datablad 1883455 Rigol MSO5204 Digitalt oscilloskop 200 MHz 8 GSa/s 100 Mpts 8 Bit 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1883455 Rigol MSO5204 Digitalt oscilloskop 200 MHz 8 GSa/s 100 Mpts 8 Bit 1 st

Deklaration om överensstämmelse

Deklaration om överensstämmelse 1883455 Rigol MSO5204 Digitalt oscilloskop 200 MHz 8 GSa/s 100 Mpts 8 Bit 1 st

Beskrivning

Modellen MSO5204 är ett 200 MHz 4-kanals digitaloscilloskop med 8 GS/sek/kanal Sample Rate och med fantastiska egenskaper som t.ex: ett mycket stort minnesdjup upp till 200 milj har inbyggd seriell buss triggning och en 9 tum stor pekskärm i färg , för optimal visning av mätsignaler. LAN, USB och HDMI styrning är standard och även många matematiska funktioner.

OBS! Denna text är maskinöversatt.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

Automatisk mätning av 41 vågformsparametrar; full lagrings-hårdvarumätning funktionEn mängd olika triggers och avkodningar för seriella protokollUpp till 450.000 bilder med maskinvaru-realtid- och kontinuerlig vågformsregistrering samt uppspelningsfunktion9-tums (22,86cm) kapacitiv multi-pekskärm, 256-stegs intensitetsnivåerUnikt uppgradering onlineInnovativ och filigran industridesign, enkel att användaIntegrerat 7 oberoende instrument i 1: Digitaloscilloskop, logikanalysator, spektrumanalysator, arbiträr vågformgenerator, digital voltmeter, Frekvensräknare, protokollanalysator
