Rigol MSO5074 Digitalt oscilloskop 70 MHz 8 GSa/s 100 Mpts 8 Bit 1 st

Ett oscilloskop med olika vågformer på skärmen, flera manöverknappar och färgade anslutningar längst ner till höger.

Elektronisk enhet i svart hölje, sedd från sidan. Till vänster finns flera vridreglage.

En svart, vertikal elektronisk enhet med flera vred på sidan.

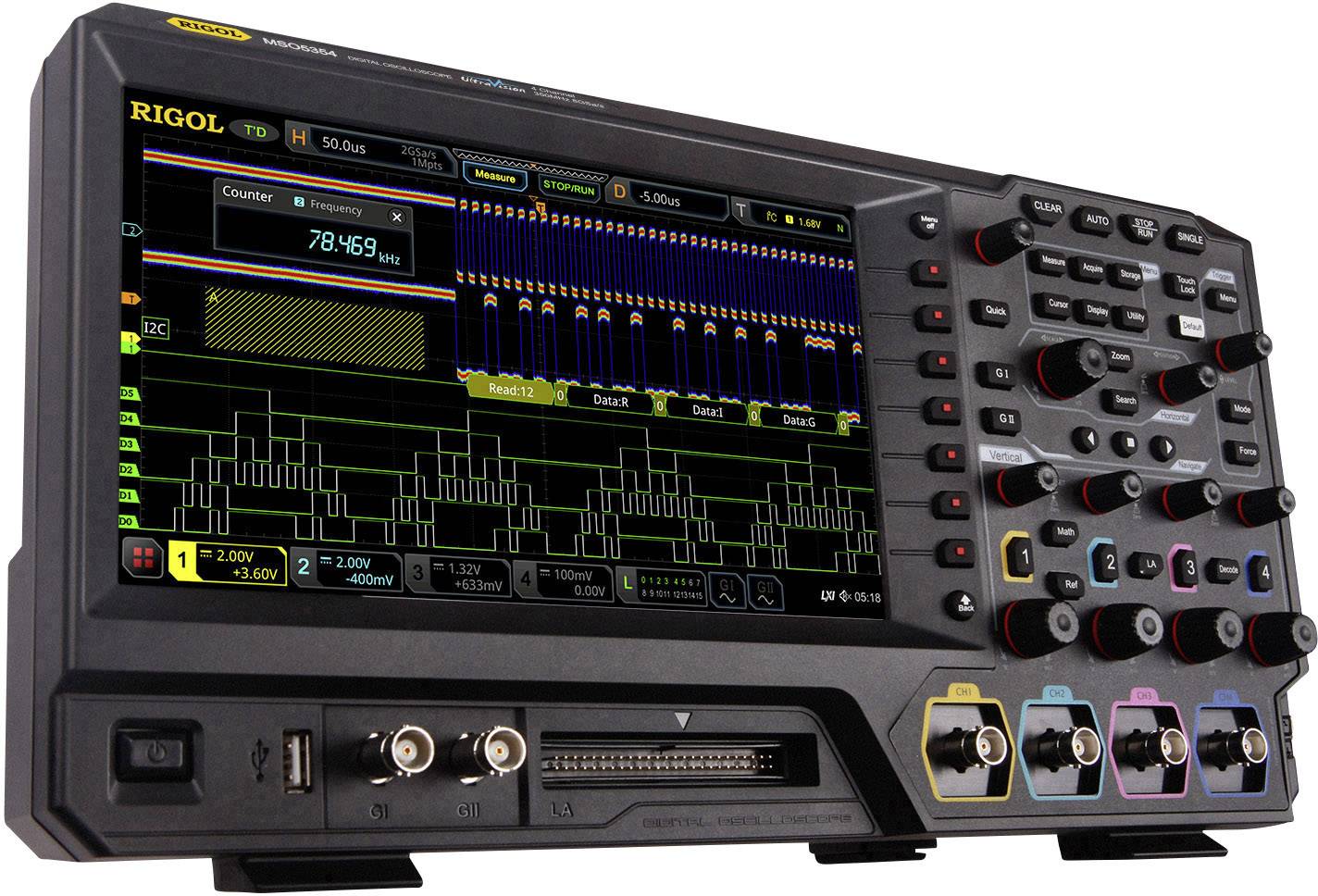

Digitalt oscilloskop med färgdisplay visar olika vågformdiagram och mätvärden. Kontrollknappar på höger sida.

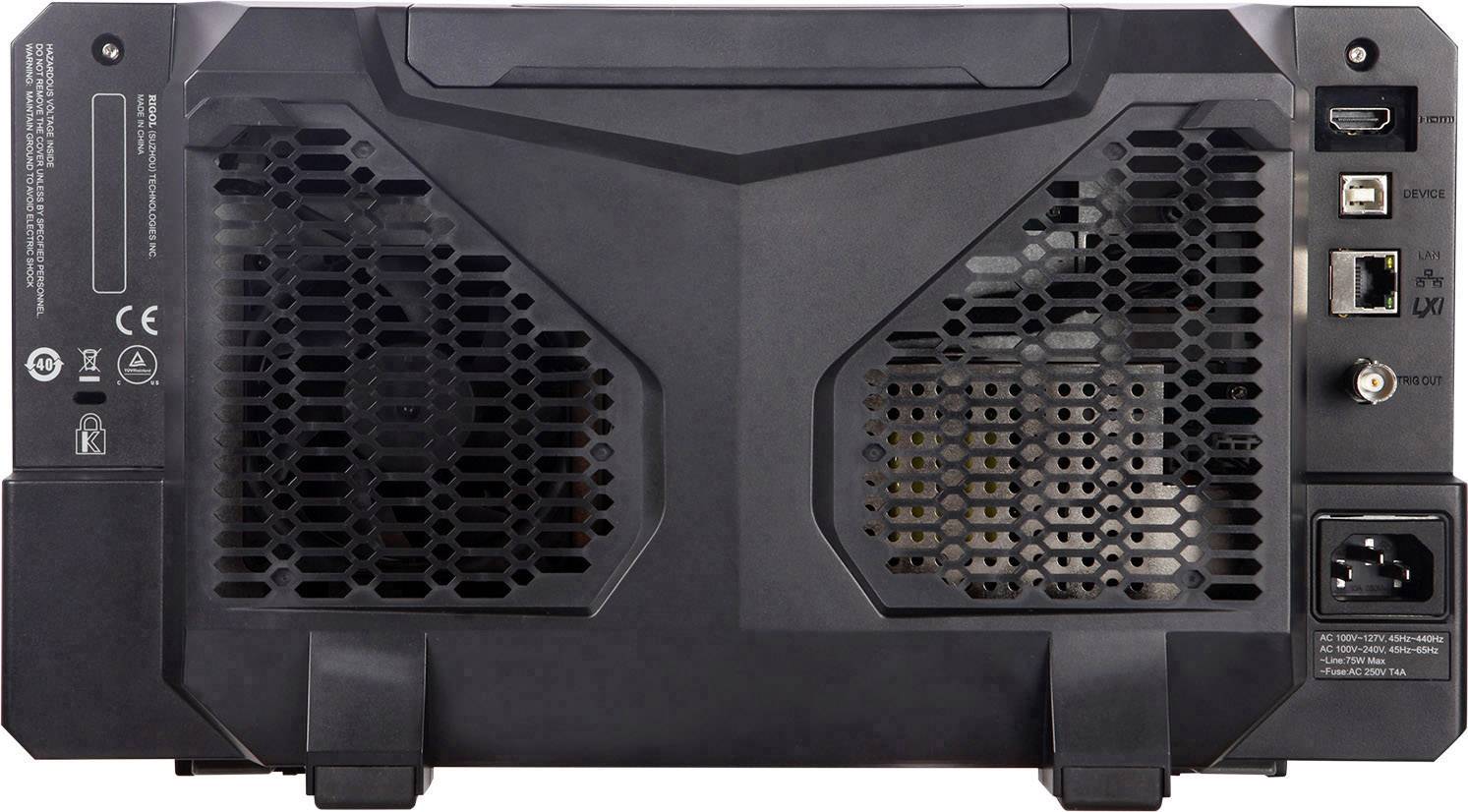

Baksidan av en enhet med ventilationsöppningar, USB-portar, Ethernet- och strömkontakter. Designad för kylning och anslutning.

1/5

Datablad (PDF)

Snabb leverans fre. 4 sep.

11 Styck

Antal

Styck

Toal (11 112,00 kr / stycken)

11 112,00 kr

exkl. moms

Fri frakt

Rapportera juridiska problem

Höjdpunkter & detaljer

Rigol digitaloscilloskop MSO5074

Bandbredd 70 MHzAntal analoga ingångar max. 4Samplingshastighet 8 GSA/sMinnesdjup 100 Mpts

Tekniska specifikationer

16 digitala ingångar (PLA2216 behöver - medföljer inte)

Typ av produkt: Digitalt oscilloskop

Bandbredd: 70 MHz

Samplingsfrekvens / kanal: 8 GSa/s

Visning: LCD

Upplösning: 8 Bit

Bildskärmsformat: 9 Zoll (22,86cm)

Antal analoga ingångar max.: 4

: (ej certifierad kalibrering)

Mätningskategori: CAT I

Vertikalavböjning: 1 mV/ruta – 10 V/ruta

Ingångsimpedans: 1 MΩ ±1 %

Ingångskoppling: AC eller DC

Spänningsförsörjning (specifikationer): 100 V - 240 V

Mått.: (L x B x H) 130 x 367 x 200 mm

Vikt: 3.5 kg

Display: 1024 x 600

Bredd: 367 mm

Höjd: 200 mm

Längd: 130 mm

Gränssnitt: LAN
USB

Minnesdjup / kanal: 100 Mpts

Typ: MSO5074

Dokument & nedladdningar

Datablad

Datablad 1883450 Rigol MSO5074 Digitalt oscilloskop 70 MHz 8 GSa/s 100 Mpts 8 Bit 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1883450 Rigol MSO5074 Digitalt oscilloskop 70 MHz 8 GSa/s 100 Mpts 8 Bit 1 st

Deklaration om överensstämmelse

Deklaration om överensstämmelse 1883450 Rigol MSO5074 Digitalt oscilloskop 70 MHz 8 GSa/s 100 Mpts 8 Bit 1 st

Beskrivning

Modellen MSO5074 är ett 70MHz 4-kanaligt digitalt oscilloskop med 8 GS/sek/kanal sample rate och med fantastiska egenskaper som t.ex. ett mycket stort minnesdjup på upp till 200 milj. Punkter och inbyggd seriell busstriggning och en 9 tum stor Touch färgdisplay , för optimal visning av mätsignaler. LAN, USB och HDMI styrning är standard och lika många matematiska funktioner.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

Automatisk mätning av 41 vågformsparametrar; full lagrings-hårdvarumätning funktionEn mängd olika triggers och avkodningar för seriella protokollUpp till 450.000 bilder med maskinvaru-realtid- och kontinuerlig vågformsregistrering samt uppspelningsfunktion9-tums (22,86cm) kapacitiv multi-pekskärm, 256-stegs intensitetsnivåerUnikt uppgradering onlineInnovativ och filigran industridesign, enkel att användaIntegrerat 7 oberoende instrument i 1: Digitaloscilloskop, logikanalysator, spektrumanalysator, arbiträr vågformgenerator, digital voltmeter, Frekvensräknare, protokollanalysator
