Rigol DHO814 Digitalt oscilloskop 100 MHz 1.25 GSa/s 25 Mpts 12 Bit 1 st

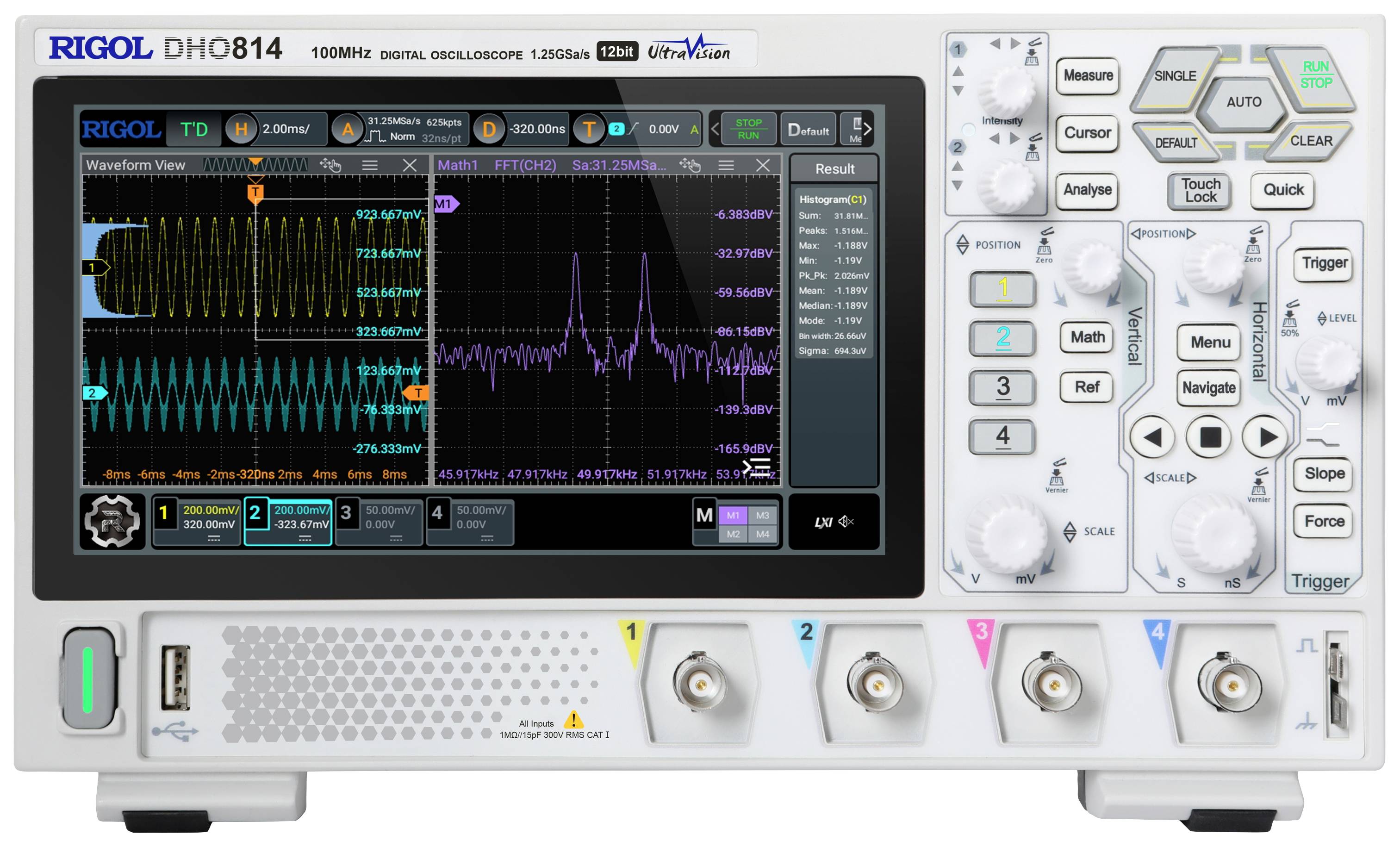

Digitalt oscilloskop med skärm som visar två vågformer och frekvenstillstånd. Kontrollknappar och anslutningar syns längst ned.

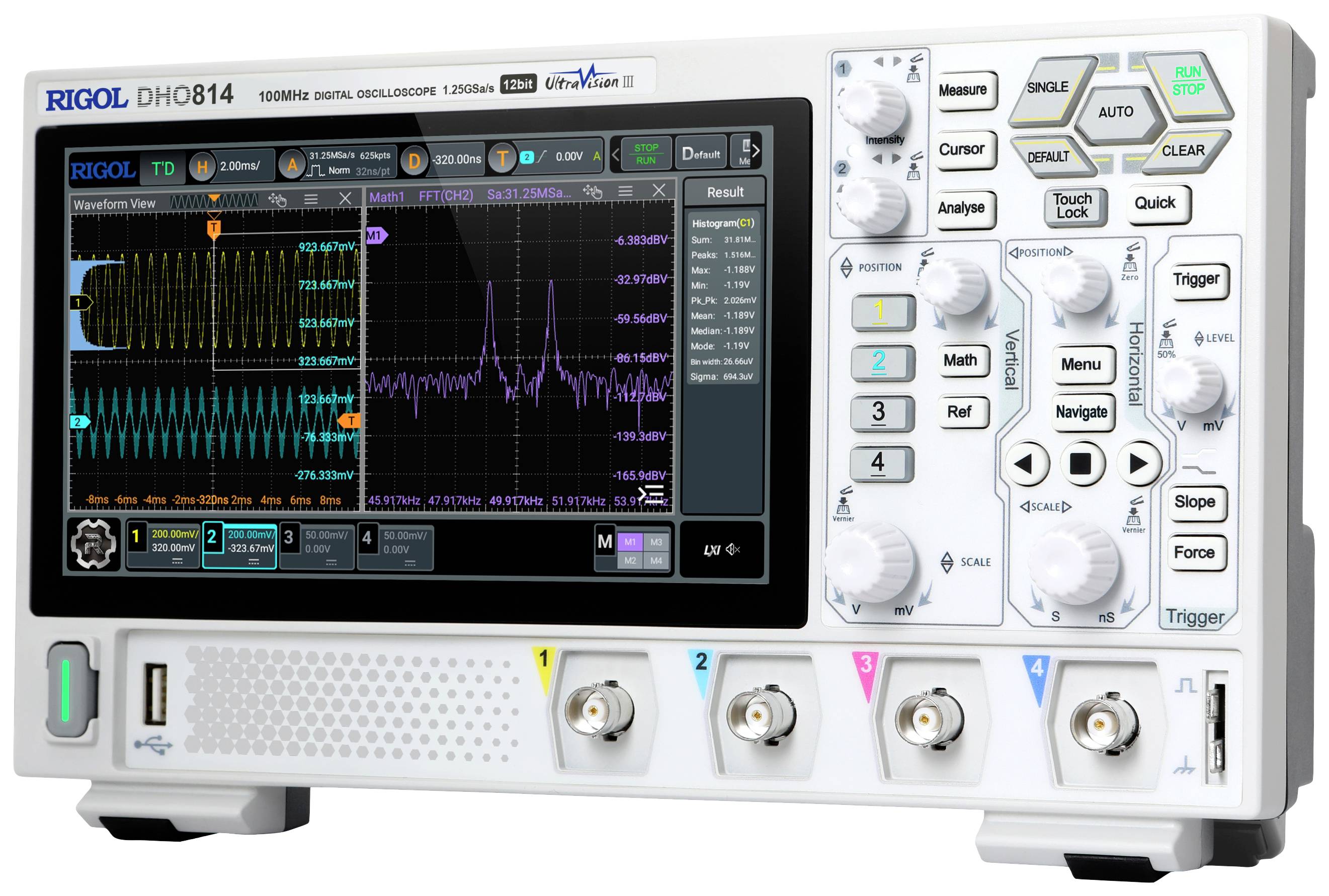

Digitalt oscilloskop med färgskärm visar signalvågor och mätvärden. Manöverknappar och anslutningar på framsidan.

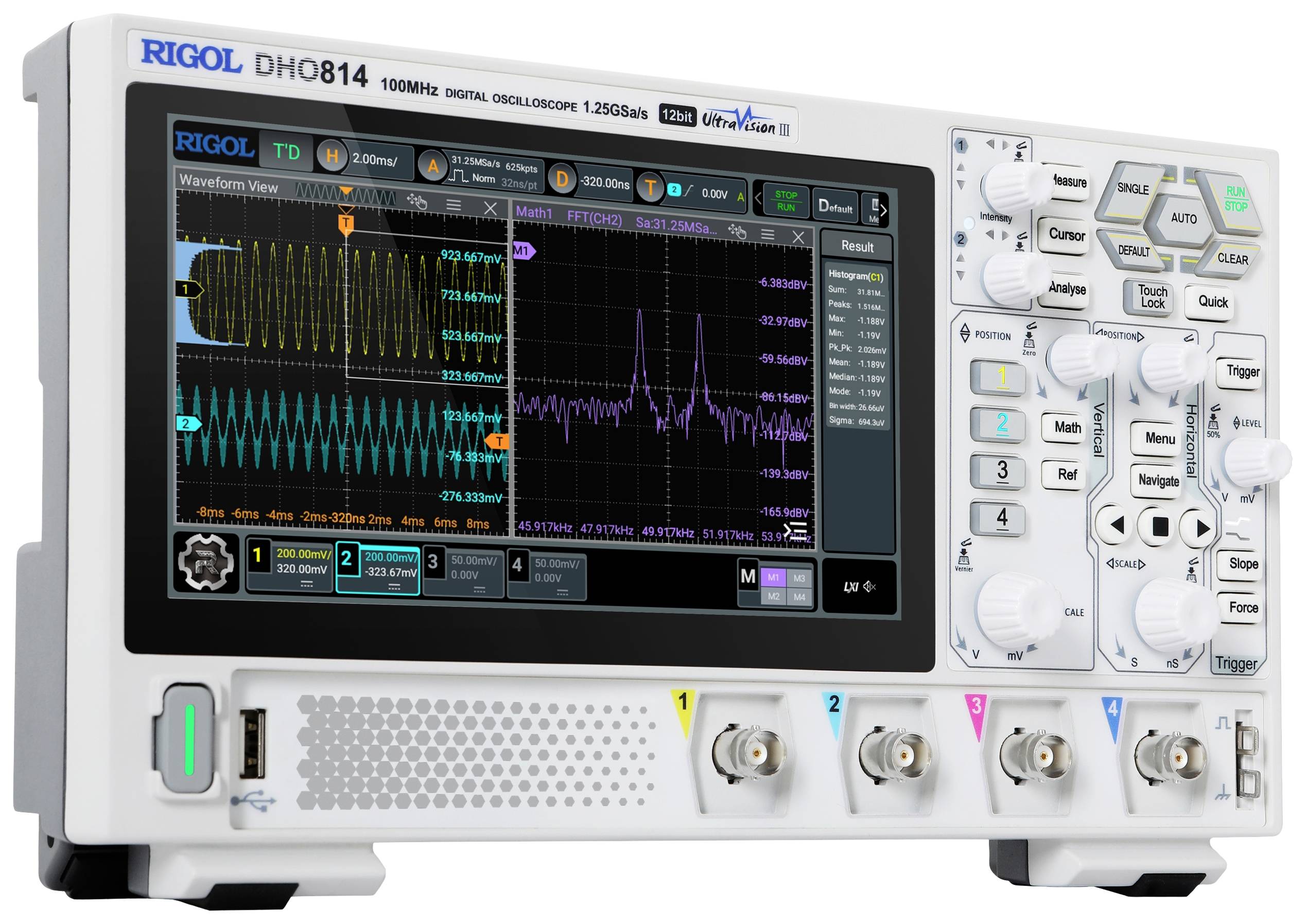

Ett digitalt oscilloskop visar två signaler på skärmen: en sinusformad och en mer oregelbunden, med frekvens- och spänningsvisningar.

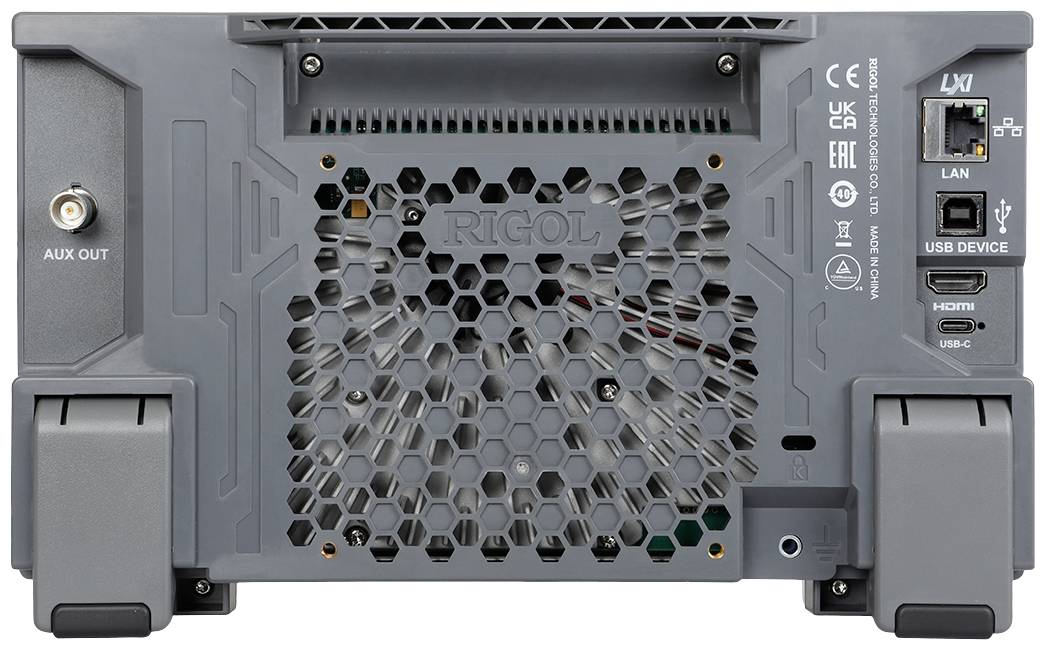

Bakifrån syns en grå elektronisk enhet med ventilationsgaller, LAN-anslutning, HDMI, USB och AUX UT. Markeringar visar modellinformation.

1/4

Datablad (PDF)

Okänd leveranstid

Antal

Styck

Toal (6 072,00 kr / stycken)

6 072,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Kompakt digitalt multifunktionsooscilloskop

100 MHz
Antal analoga ingångar max. 4

Tekniska specifikationer

Typ av produkt: Digitalt oscilloskop

Bandbredd: 100 MHz

Samplingsfrekvens / kanal: 1.25 GSa/s

Visning: LCD 7" 1024x600, färgdisplay

Upplösning: 12 Bit

Bildskärmsformat: 17,8 cm

Antal analoga ingångar max.: 4

: (ej certifierad kalibrering)

Mätningskategori: CAT I

Ingångsimpedans: 1 MΩ

Ingångskoppling: 15 pf

Mått.: (L x B x H) 77.38 x 265.35 x 161.75 mm

Vikt: 1.78 kg

Display: LCD-färgdisplay, 1024 x 600

Bredd: 265.35 mm

Höjd: 161.75 mm

Längd: 77.38 mm

Gränssnitt: LAN
USB-enhet
USB-C
HDMI

Minnesdjup / kanal: 25 Mpts

Typ: DHO814

Dokument & nedladdningar

Datablad

Datablad 2986313 Rigol DHO814 Digitalt oscilloskop 100 MHz 1.25 GSa/s 25 Mpts 12 Bit 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2986313 Rigol DHO814 Digitalt oscilloskop 100 MHz 1.25 GSa/s 25 Mpts 12 Bit 1 st

Villkor för garanti

Villkor för garanti 2986313 Rigol DHO814 Digitalt oscilloskop 100 MHz 1.25 GSa/s 25 Mpts 12 Bit 1 st

Beskrivning

DHO800-serien är RigoLs nya, kraftfulla och ekonomiskt digitalt oscilloskop. Trots den kompakta designen har den en enastående prestanda. Den har en registreringshastighet på upp till 1.000.000 wfms/s (i UltraAcquire Mode), 25 Mpts minnesdjup, 12 bitars upplösning och lågt brus.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

Ultra-lågt grundbrus, renare signal, missa inga små signaler
Max. Analog bandbredd på 100 MHz, 4 analoga kanaler, extern triggerutgång (timmar) Finns för tvåkanalsmodellen
Vertikalt känslighetsområde: 500 μV/ruta till 10 V/ruta
Max. Registreringshastighet på 1.000.000 wfms/s (i UltraAcquire-läget)
Digital fosfordisplay med realtids-intensitetsnivåer i 256 steg
Vågformade such- och -navigeringsfunktion möjliggör snabbare felsökning vid signalavvikelser
