Radxa RS117-D2 Rock 3 A 2 GB 4 x 2.0 GHz
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
Visa alternativ
Toal (712,00 kr / stycken)
712,00 kr
exkl. moms
Höjdpunkter & detaljer
Utvecklingskort
- Bygger på Rockchip RK3568
- 4x Cortex A55 datorkärnor med klockfrekvens 2 GHz
- RAM-kapacitet: 2 GB
- Mali G52-grafikprocessor
Tekniska specifikationer
- SOC: RK3568
- Processor: Quad-core Cortex-A55, frekvens 2 GHz
- GPU Mali G52
- NPU:0,8TOPS NPU
- Arbetsminne: 2 GB LPDDR4 3200MT/s, upp till 1560 MHz
- Hårddisk: EMMC, μSD-kort (μSD-kortplats stöder upp till 128 GB μSD-kort), M.2 SSD (M.2-anslutning stöder upp till 8 TB M2 NVME SSD)
- Visning: HDMI 2.0 upp till 4k*2k@60 Hz, MIPI DSI 2 Lanes via FPC-anslutning, två valfria HDMI- och MIPI DSI-portar kan användas samtidigt, stöder spegel- eller utökningsläge.
- Ljud: 3,5 mm teleplugg med mikrofon, HD-codec som stöder upp till 24-bitars/96 kHz-ljud.
- Kamera: MIPI CSI 2 lanes via FPC-anslutning, stöder kamera med upp till 800 MP.
- Trådlös: Finns inte. Extra ROCK Pi trådlös modul
- USB 1x USB 3.0 OTG, maskinvarubrytare för Host/apparat-omkoppling, framsida, 1x USB 3.0 HOST, 2x USB 2.0 HOST
- Ethernet: GbE LAN med Power over Ethernet (PoE)-stöd, extra HAR krävs för strömförsörjning via PoE
- Andra anslutningar: 40-polig utökningslist med 5x UART, 1x SPI-buss, 2x I2C-buss, 6x PWM, 1x ADC, 1x CAN, 6x GPIO, 2x 5V DC strömingång, 1x 3,3 V DC strömingång
- Övriga: RTC, RTC-batterianslutning för tidsbackup (tillval)
- STRÖMFÖRSÖRJNING USB PD, STÖDER USB TYP-C PD 2.0, 9 V/2 A, 12 V/2 A, 15 V/2 A, 20 V/2 A., Qualcomm® Quick ChargeTM stöder QC 3.0/2.0-adapter, 9 V/2 A, 12 V/1,5 A.
- Typ av produkt
Single-board-computer
- Modell
Rock 3 A
- System-on-a-chip
Rockchip RK3568
- Processor
Quad-Core Cortex-A55
- Antal Prozessor-Kerne
4 x
2 GB
- Frekvens
2.0 GHz
- Operativsystem (version)
utan OS
- Interna anslutningar
CSI (Camera)
DSI (Display)
GPIO (40pol.)
- Externa anslutningar
USB 2.0
USB 3.0
HDMI
3,5 mm jack
- Strömförsörjning
via USB
- Utgångsspänning
9 V/DC
- Utgångsström
2 A
- Längd
85 mm
- Bredd
56 mm
Dokument & nedladdningar
Datablad
Datablad 2490825 Radxa RS117-D2 Rock 3 A 2 GB 4 x 2.0 GHz
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2490825 Radxa RS117-D2 Rock 3 A 2 GB 4 x 2.0 GHz
Beskrivning

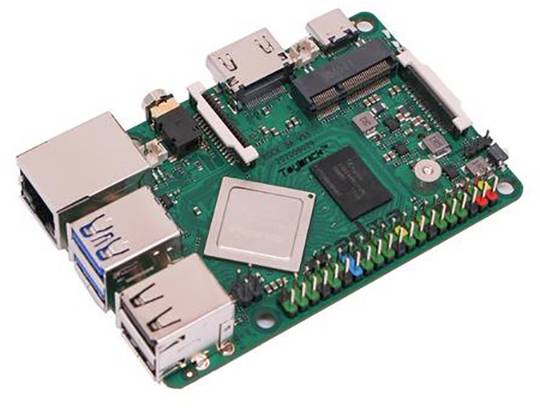

ROCK 3A är en förbättrad version av ROCK Pi 4 med vissa prestandaförbättringar samt nya gränssnitt.

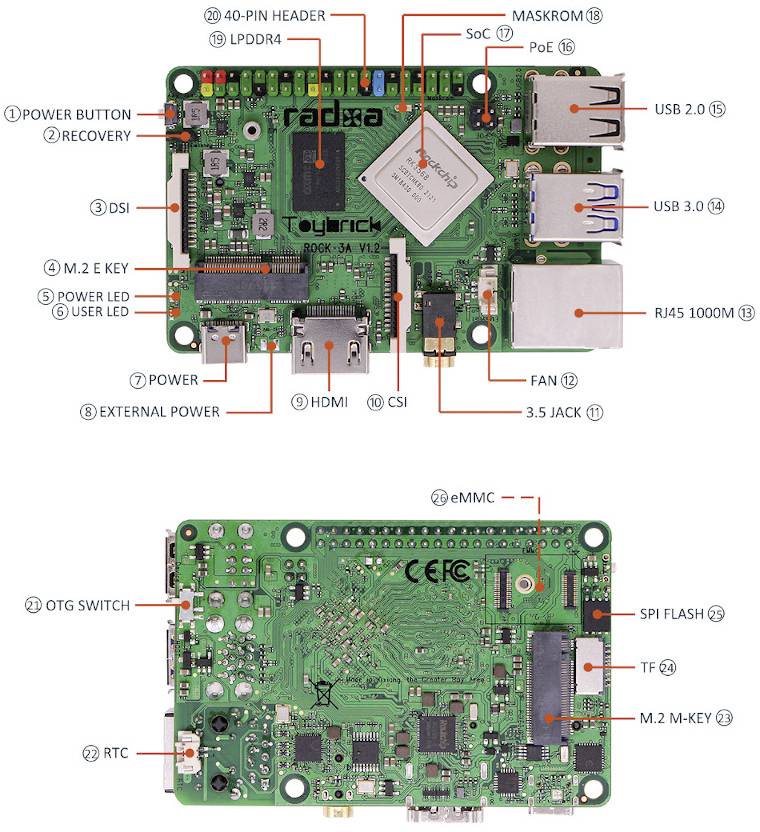

Rock 3A använder RK3568-chipet. Detta ger fler möjligheter när det gäller in- och utmatning. Förutom en M.2 Key M-port för anslutning av en NVMe-SSD med två PCIe 3.0-Lanes finns en M.2 Key E-port ansluten via en enda PCIe 2.0-Lane. Detta kan även aktiveras via UART, men stöder även WiFi 6-kort för en särskilt snabb, trådlös anslutning till ett nätverk.
Den inbyggda RK3568 ger fyra Cortex A55-datorkärnor, med en taktfrekvens på upp till två gigahertz. Dessutom finns en G52-grafiklösning i Mali. För lagring av operativsystem, program och data kan förutom NVMe-SSD även en eMMC-modul eller klassiskt ett microSD-kort användas. För nätverksanslutning finns en Gigabit Ethernet-port med PoE-stöd.
Bildsignaler kan överföras via HDMI 2.0-porten, därtill kommer en MIPI DSI-anslutning. En 3,5 mm teleplugg möjliggör enkel anslutning av headset eller högtalare. Externa tillbehör och även externt minne kan anslutas via vardera två USB 2.0- och USB 3.0-portar. En batteridriven realtidsklocka finns på 85 x 54 millimeter stora utvecklarkort. De 40 GPIO-stiften omfattande stiftlisten är färgkodad och är till största delen kompatibel med Raspberry Pi och Rock Pi 4.
På programsidan stöds även Debian 10.
Specifikation
SoC – RK3568
CPU - Quad A55 till 2 GHz
- GPU - MALI G52 GPU, 0,8T NPU
- operativsystem: Android 11.0, Debian 10 / Ubuntu / Slackware
- instickbar eMMC-modul, 2/4/8GB LPDDR4 3200MT/s, DRAM-Controller-frekvens upp till 1560 MHz
QC/PD-effekt med en QC/PD-protokoll-IC av den nya generationen
Två USB 2.0 -portar på USB 3.0 (1x OTG+1x HOST), de två USB 3.0 kan konfigureras i SATA-läge med en SATA-Breakout-kabel
- GbE med PoE-stöd
- M.2 M-Key för NVMe med PCIe 3.0 x2-Lanes

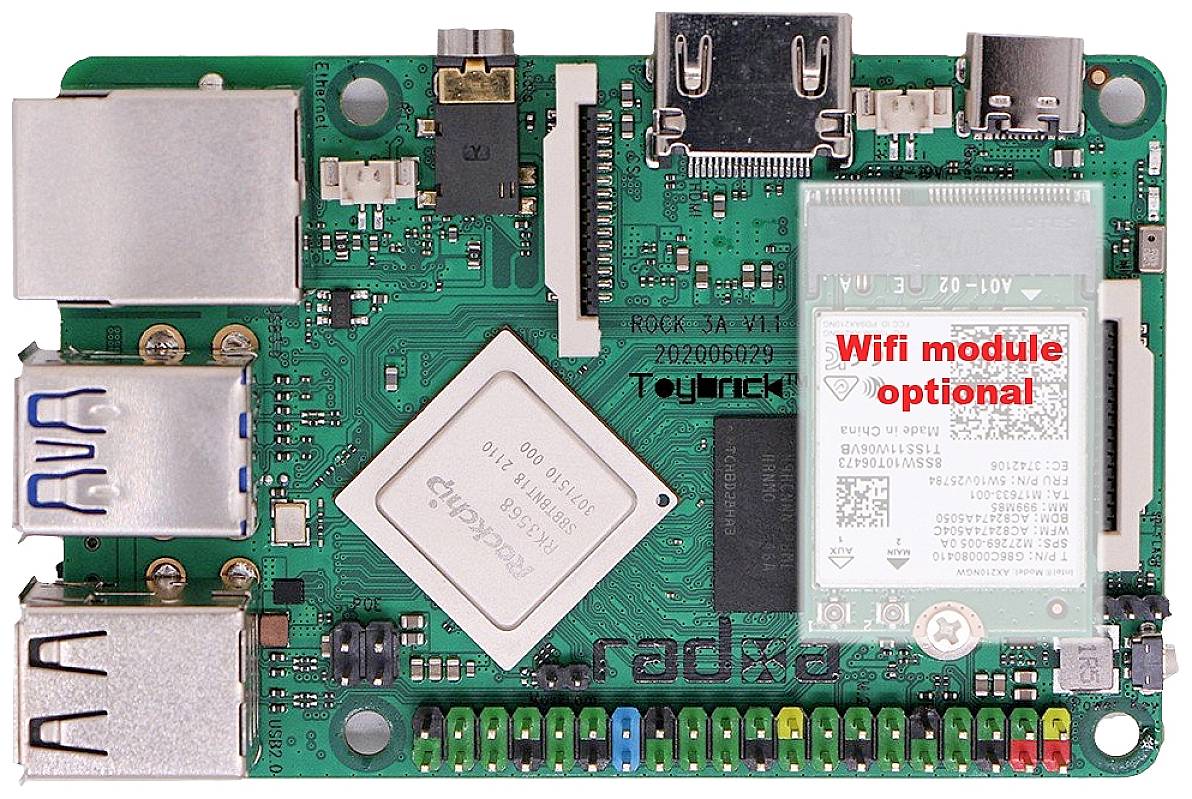

- M.2 E-Key för anslutning med PCIe 2.0 x1/SDIO/UART, stöder Wi-Fi 6-kort
- 1 x MIPI DSI, 1 x MIPI CSI, kompatibel med ROCK Pi 4
- 40P GPIO-header, till största delen kompatibel med ROCK Pi 4
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Rock 3A använder RK3568-chipet. Detta ger fler möjligheter när det gäller in- och utmatning. Förutom en M.2 Key M-port för anslutning av en NVMe-SSD med två PCIe 3.0-Lanes finns en M.2 Key E-port ansluten via en enda PCIe 2.0-Lane. Detta kan även aktiveras via UART, men stöder även WiFi 6-kort för en särskilt snabb, trådlös anslutning till ett nätverk.
Den inbyggda RK3568 ger fyra Cortex A55-datorkärnor, med en taktfrekvens på upp till två gigahertz. Dessutom finns en G52-grafiklösning i Mali. För lagring av operativsystem, program och data kan förutom NVMe-SSD även en eMMC-modul eller klassiskt ett microSD-kort användas. För nätverksanslutning finns en Gigabit Ethernet-port med PoE-stöd.
Bildsignaler kan överföras via HDMI 2.0-porten, därtill kommer en MIPI DSI-anslutning. En 3,5 mm teleplugg möjliggör enkel anslutning av headset eller högtalare. Externa tillbehör och även externt minne kan anslutas via vardera två USB 2.0- och USB 3.0-portar. En batteridriven realtidsklocka finns på 85 x 54 millimeter stora utvecklarkort. De 40 GPIO-stiften omfattande stiftlisten är färgkodad och är till största delen kompatibel med Raspberry Pi och Rock Pi 4.
På programsidan stöds även Debian 10.
Specifikation
SoC – RK3568
CPU - Quad A55 till 2 GHz
- GPU - MALI G52 GPU, 0,8T NPU
- operativsystem: Android 11.0, Debian 10 / Ubuntu / Slackware
- instickbar eMMC-modul, 2/4/8GB LPDDR4 3200MT/s, DRAM-Controller-frekvens upp till 1560 MHz
QC/PD-effekt med en QC/PD-protokoll-IC av den nya generationen
Två USB 2.0 -portar på USB 3.0 (1x OTG+1x HOST), de två USB 3.0 kan konfigureras i SATA-läge med en SATA-Breakout-kabel
- GbE med PoE-stöd
- M.2 M-Key för NVMe med PCIe 3.0 x2-Lanes
- M.2 E-Key för anslutning med PCIe 2.0 x1/SDIO/UART, stöder Wi-Fi 6-kort
- 1 x MIPI DSI, 1 x MIPI CSI, kompatibel med ROCK Pi 4
- 40P GPIO-header, till största delen kompatibel med ROCK Pi 4
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version
- RK3568 baserad, Quad A55 med upp till 2 GHz, Mali G52 GPU, 0,8 T NPU
- Anslutningsbar eMMC-modul
- 2/4/8GB LPDDR4 3200MT/S.
- DRAM-controller-frekvens upp till 1560 MHz
- QC/PD-strömstöd med en QC/PD-protokoll-IC av den nya generationen
- 2x USB2 liknande den som på Rock Pi 4
- 2x USB3 (1x OTG+1x Host)
- De två USB3 kan konfigureras i SATA-läge med en SATA Breakout-kabel
- GbE med PoE-stöd
- M.2 M nyckel för NVMe med PCIe 3.0 x2 lanes
- M.2 E-Key för anslutning med PCIe 2.0 x1/SDIO/UART, stöder WiFi 6 kort
- 1 x MIPI DSI, 1 x MIPI CSI, kompatibel med Rock Pi 4
- 40PIN GPIO, mestadels kompatibel med ROCK Pi 4
Tips
Den programvara som behövs för ROCK3 A kan du ladda ner under Radxa wiki
