Radxa RM116-D8E32W2 Rock 3 Compute Modul 8 GB 2.0 GHz
EAN:
Fabrikatsnr.
Artikelnr.:
12 Styck
Visa alternativ
Antal
Toal (1 832,00 kr / stycken)
1 832,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Utvecklingskort
- Arbetsminne
- Inkl. WiFi & Bluetooth
Tekniska specifikationer
- Typ av produkt
Single-board-computer
- Modell
Rock 3 Compute Modul
- System-on-a-chip
Rockchip RK3566
- Processor
Quad-Core Cortex-A55
8 GB
- Frekvens
2.0 GHz
- Minnestyp
eMMC
- Lagringskapacitet
32 GB
- WiFi
b/ g/ n/ ac
- Bluetooth® version
5.0
- Utgångsspänning
5 V/DC
- Längd
55 mm
- Bredd
40 mm
- Höjd
200 mm
- Djup
400 mm
- Vikt
0.10
- UKCA
Ja
Dokument & nedladdningar
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2627018 Radxa RM116-D8E32W2 Rock 3 Compute Modul 8 GB 2.0 GHz
Beskrivning

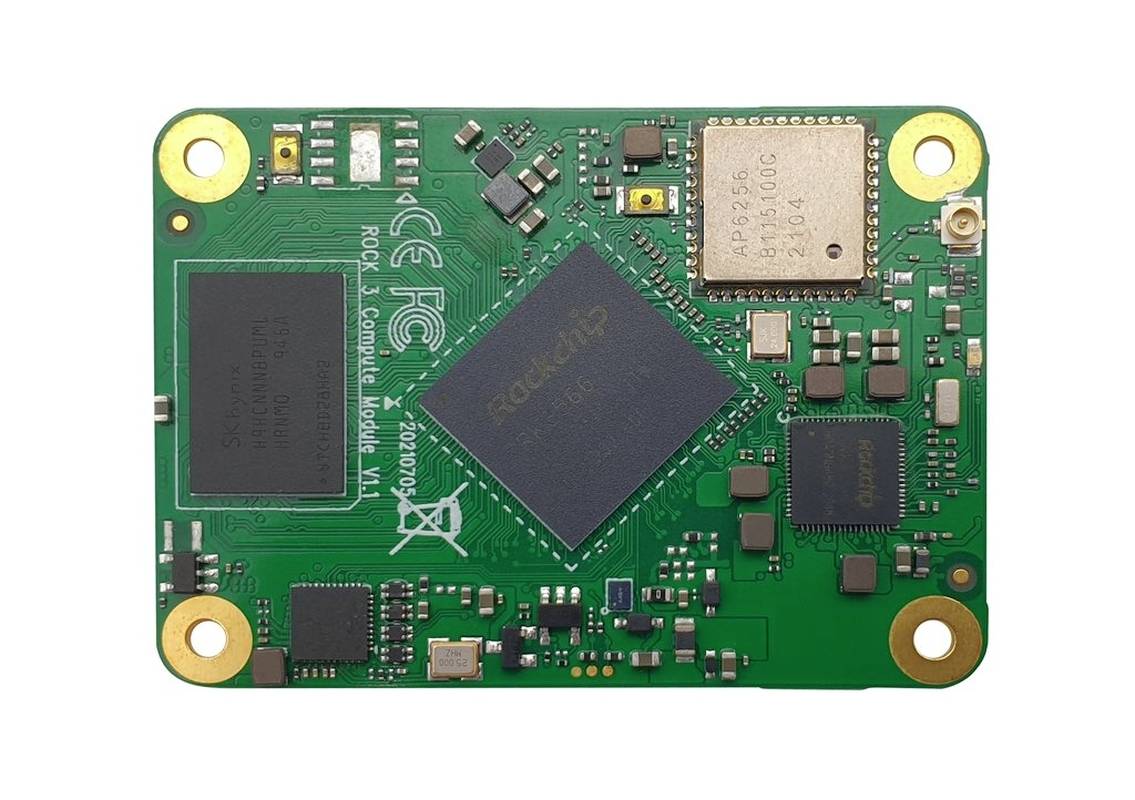

ROCK3 Compute Module från Radxa (Radxa CM3) är ett som (System on Module) baserat på Rockchip RK3566 SoC i en liten formfaktor på 55 mm x 40 mm. Den integrerar CPU/PMU/DRAM/Storage och trådlös.
Cm3 från Radxa ger en direkt insatsberedd, kostnadseffektiv lösning för otaliga användningsområden. Den förenklar och påskyndar också den nya produktutvecklingen.

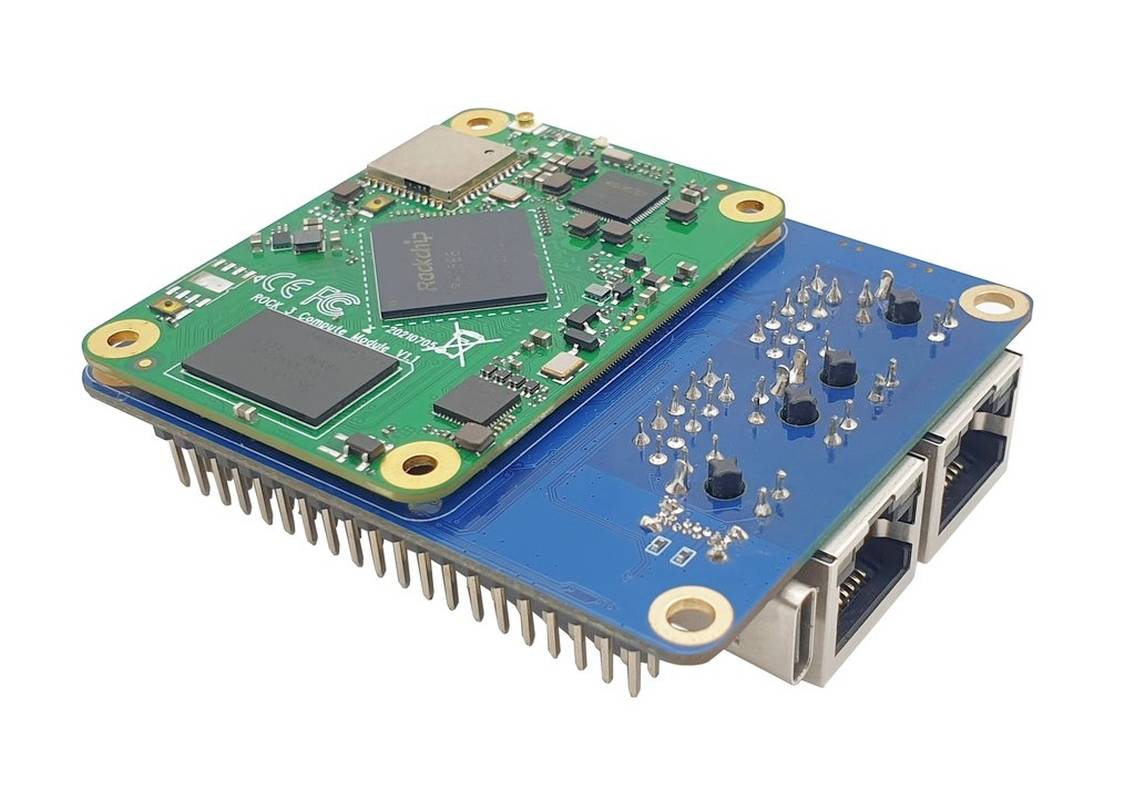

Modulen är kompatibel med Raspberry CM4 basboards från Raspberry, seed etc.
Quad-Core 64-bit-högpresterande lösning
Radxa CM3 drivs av Rockchip RK3566 SoC, en 64-bitars Quad Cortex A55 Low Power Core med upp till 2,0 GHz. Den är utrustad med maximalt 8 GB RAM och upp till 128 GB GB eMMC-minne. GB.
Med ett enkelt bärarkretskort (ett 2-Layer-baskretskort räcker för att få tillgång till alla funktioner från ssom) kan ingenjörerna snabbt utveckla lösningar och förbereda kretskorten för produktionen.
Rikliga gränssnitt
I2C, SPI, UART, ADC, PWM, GPIO, ETHERNET, CAN, PDM, USB2, USB3, I2S, MIPI
SATA, eDP-gränssnitt är lika tillgängliga som PCIe 2.0-bussar med hög bandbredd.
Display-kapacitet
Dual Dual Video Out-processorn stöder uppspelning av två skärmar via HDMI, eDP, MIPI, DP, med en upplösning på upp till 4K x 2K och en 2.5k
Kraftfullt multimedia-stöd
4K vp9- och 4K 10bits H264/H265 videoavkodning, upp till 60 FPS
Avkodning av flera 1080P-videoformat, inklusive VC-1, MPEG-1/2/4, VP8
1080p-kodning i H.264- och VP8-format
Liten storlek och låg strömförbrukning

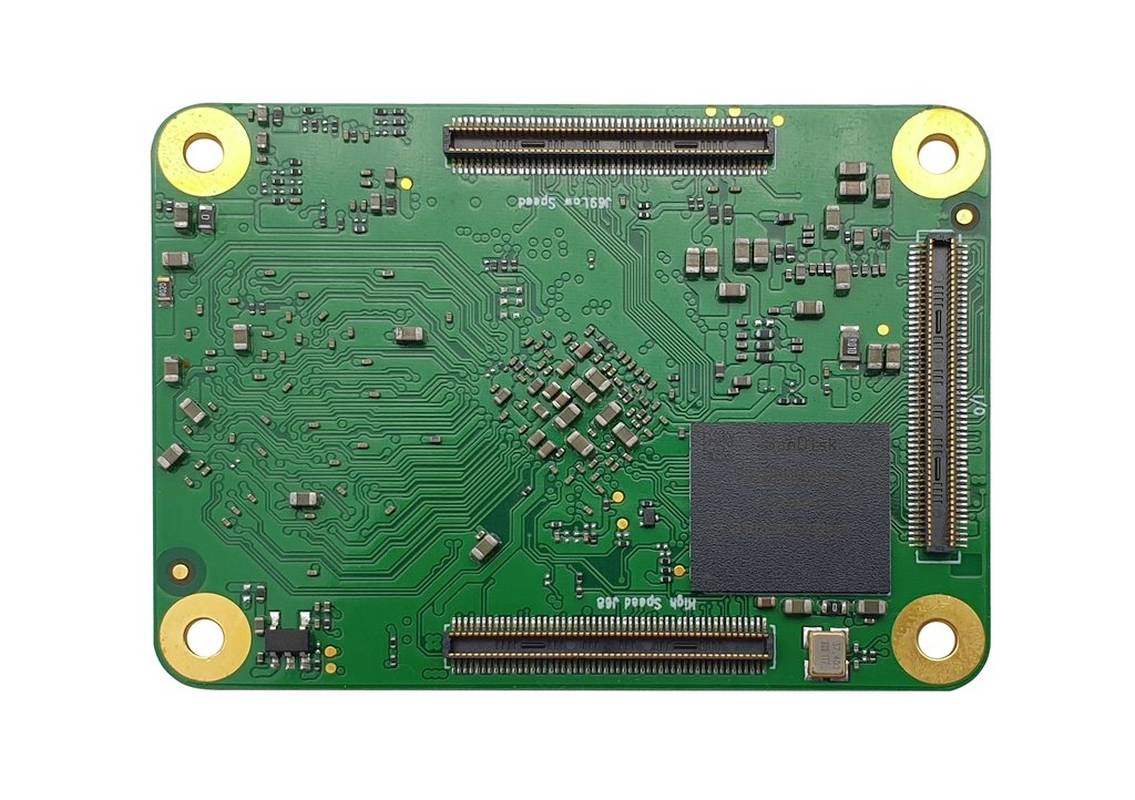

55 mm x 40 mm stor formfaktor och industrikompatibla 3 x 100 PIN-Board-to-Board-anslutningar sparar plats på kretskortet och erbjuder standardiserade gränssnitt som sparar plats på kretskortet.
Stöd för flera operativsystem
Ubuntu 20.04 / Debian 10 / Buildroot / Android
Öppna dokument och källkod
Källkod, dokument, verktyg och hjälpprogram är fritt tillgängliga, Community- och kommersiell support finns tillgänglig för att hjälpa dig att omsätta din prototyp i produktion
Används ofta i olika tillämpningar
Perfekt som för robotmekanik, HMI, försäljningsautomater, Smart Home smart-gateway, industriell styrning, medicinsk utrustning osv.
Processor:
Rockchip RK3566, Quad-Core Cortex-A55 (ARM v8) 64-bitars SoC @ 2.0GHz
Anslutningsbarhet:
Extra trådlöst LAN, 2,4 GHz och 5,0GHz IEEE 802.11b/g/n/AC, Wireless, Bluetooth 5.0, BLE med inbyggda och externa antennalternativ
- Inbyggd Gigabit Ethernet-PHY
- 1 × USB 2.0-anslutning (hög hastighet), 1 × USB 3.0-anslutning (5 Gbit/s)
- 1 × PCIe 1-Lane Host, Gen 2 ( 5 GB/s)
- 2 x SATA-anslutningar, en tillsammans med USB 3, en tillsammans med PCIe
- 50 × GPIO-stöd
Video;
- 1x HDMI upp till 4K x 2K@60HZ
- 1x eDP fyra Lanes, 2,7GPs per Lane
- 2x MIPI DSI fyra spår, 1,6 Gbit/s per spår
Audio:
- LINEOUT
- I2S
- PDM, stöder mikrofonnät
Multimedia:
- VP9/H.264/H.265 AVKODNING 4K@ 60HZ
- H.264/H.265 KODAR 1080P@100HZ
- OPENGL ES 3.2 /OpenCL 2.0 /Vulkan 1.1 GPU
Ingångsspänning: 5V DC
Anslutning 3x 100P 0,5 mm Pitch B2B-anslutning
Mått: 55 mm × 40 mm
