Quadrios LED sortiment Vit 120 ° 150 mA 3.3 V

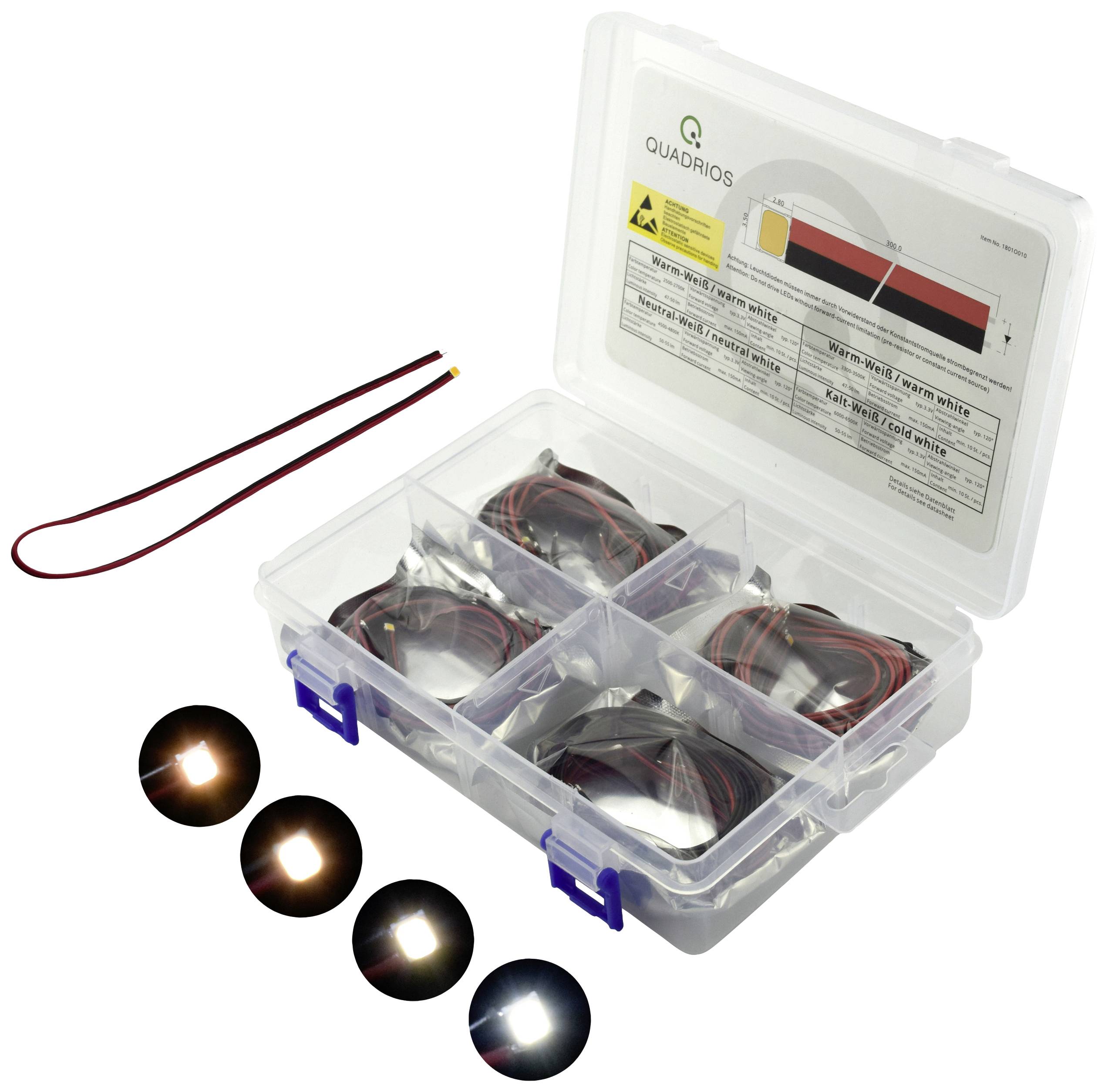

Transparent förvaringslåda med flera fack, fylld med LED-komponenter och kablar. På insidan av locket finns instruktioner tryckta.

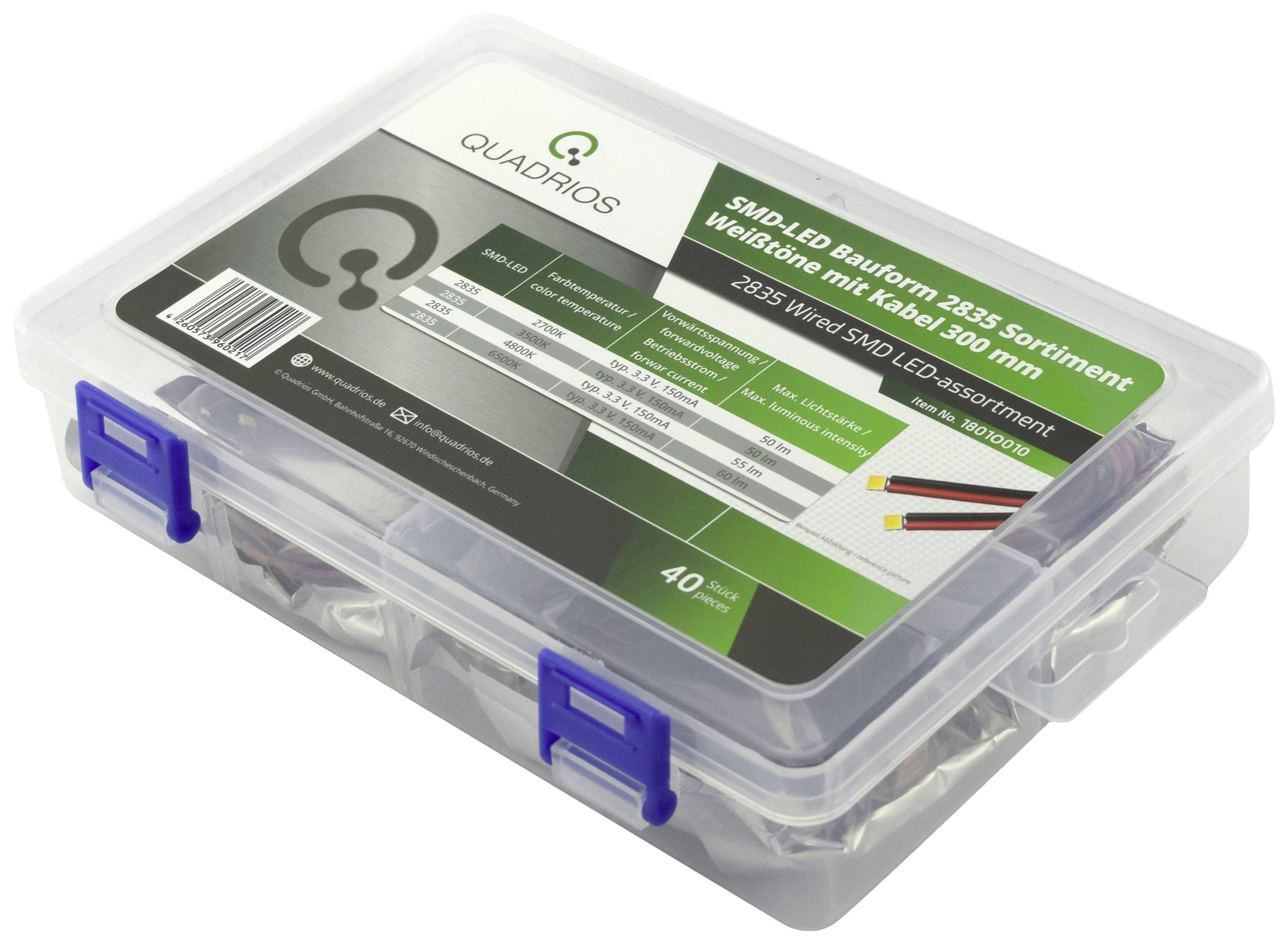

Genomskinlig box med sortimentsetikett som visar LEDs i olika färger och storlekar. Innehåller 40 LEDs med kablar för elektronikprojekt.

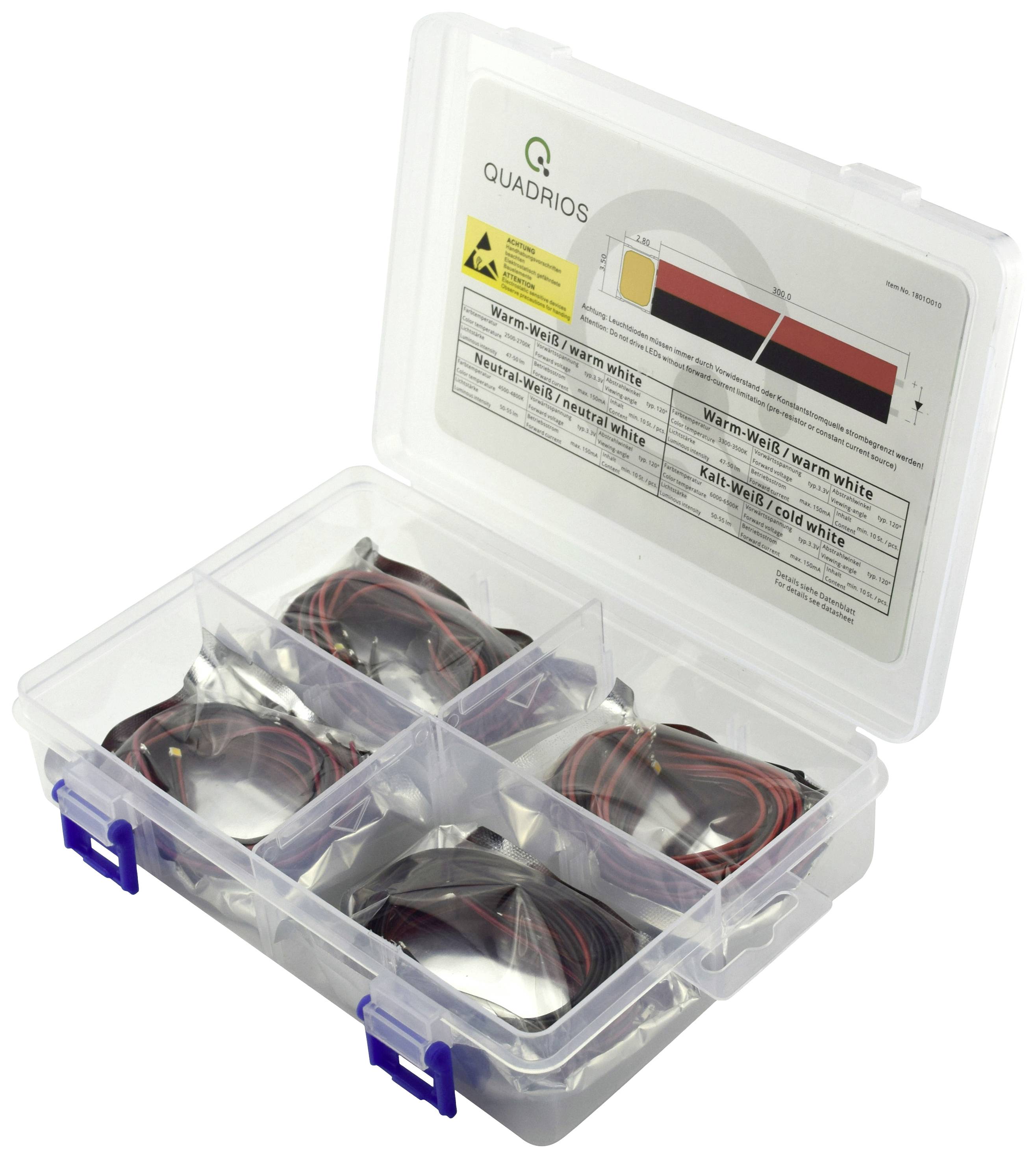

Transparent låda med fyra fack, fylld med kablar i antistatiska påsar. Etiketter visar en varningssymbol och tekniska detaljer.

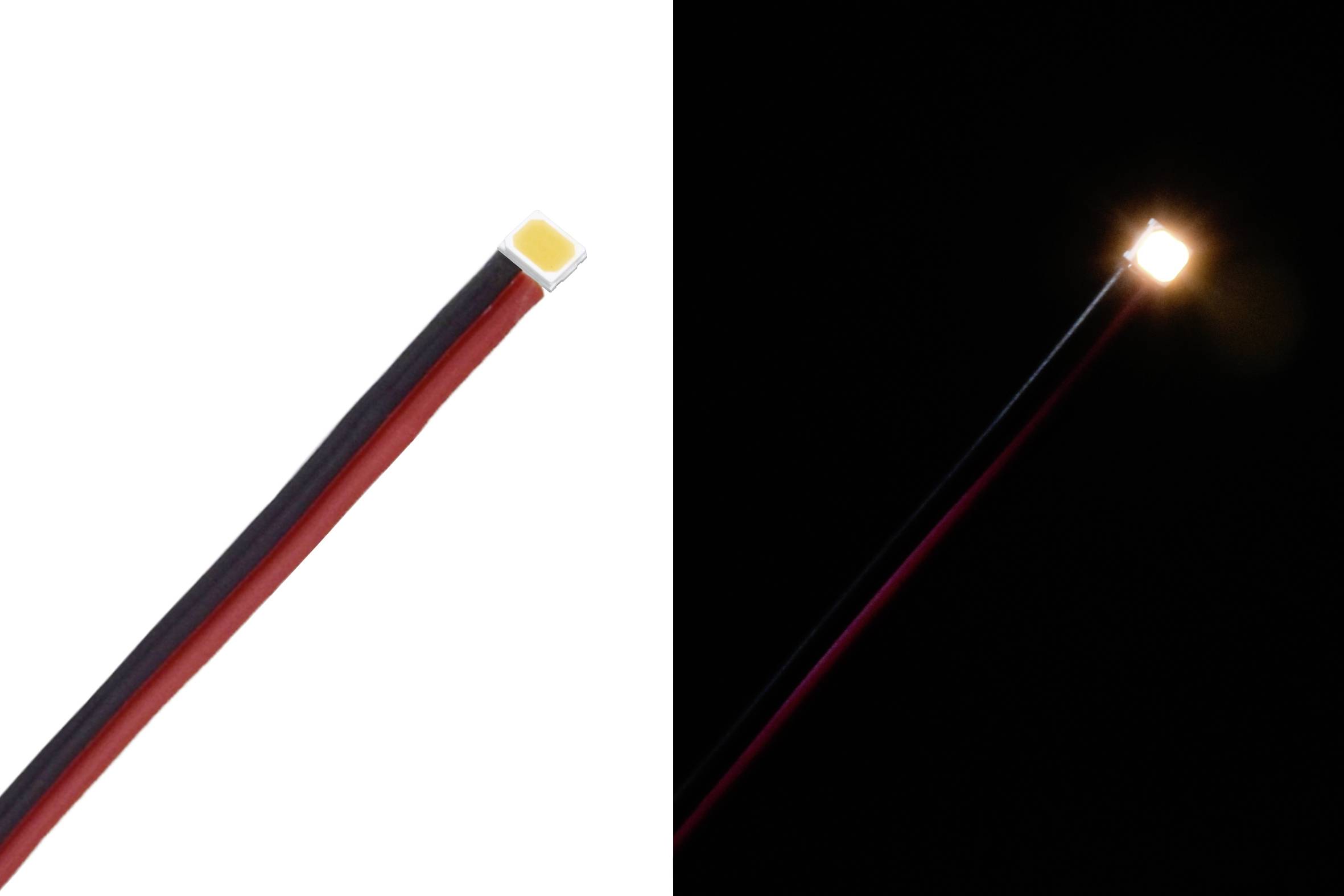

En LED-lampa, vänster utan belysning på vit bakgrund, höger lysande på svart bakgrund.

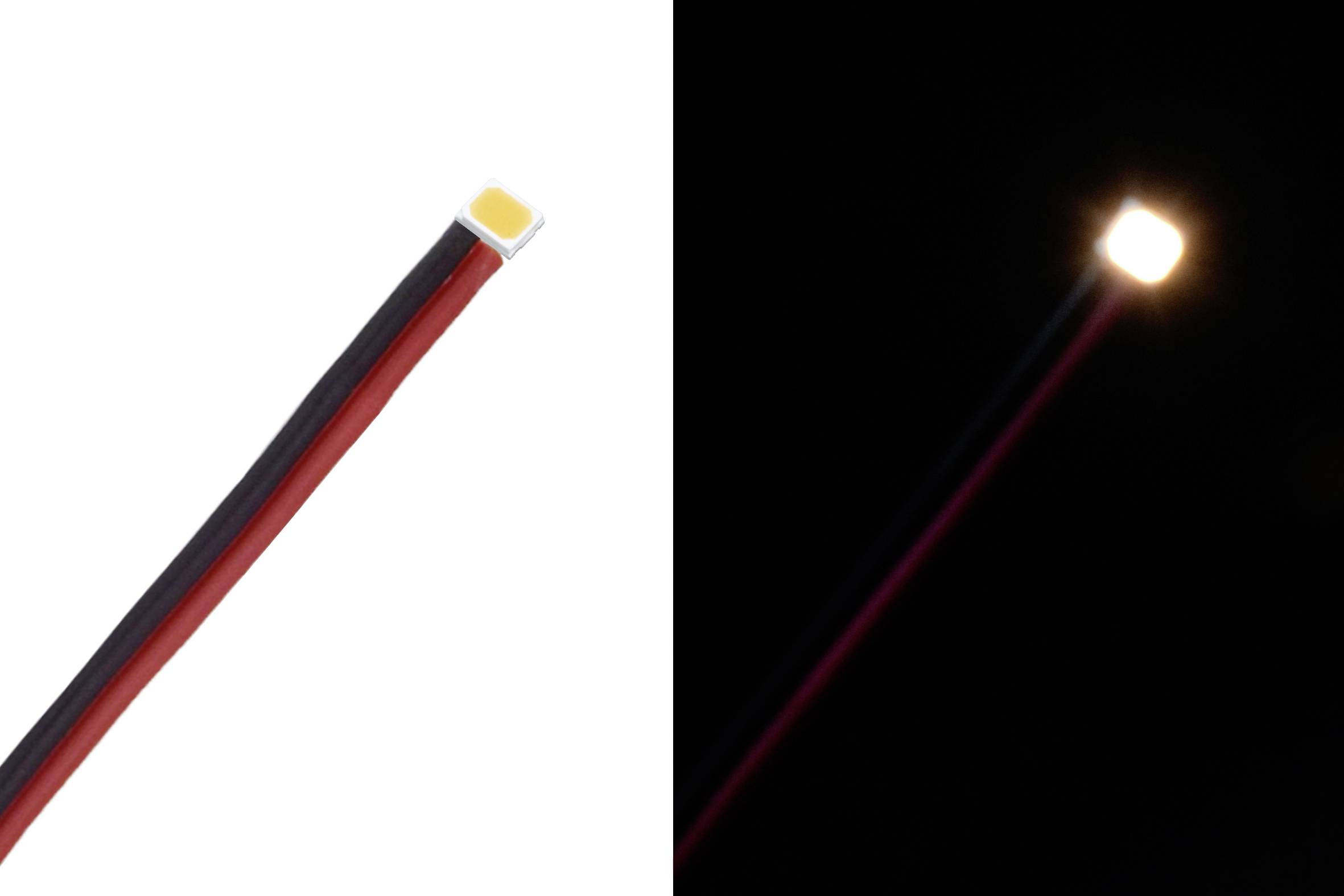

'Två bilder av LED-ljus: till vänster utsläckt på vit bakgrund, till höger påslagen och lysande i mörk omgivning.'

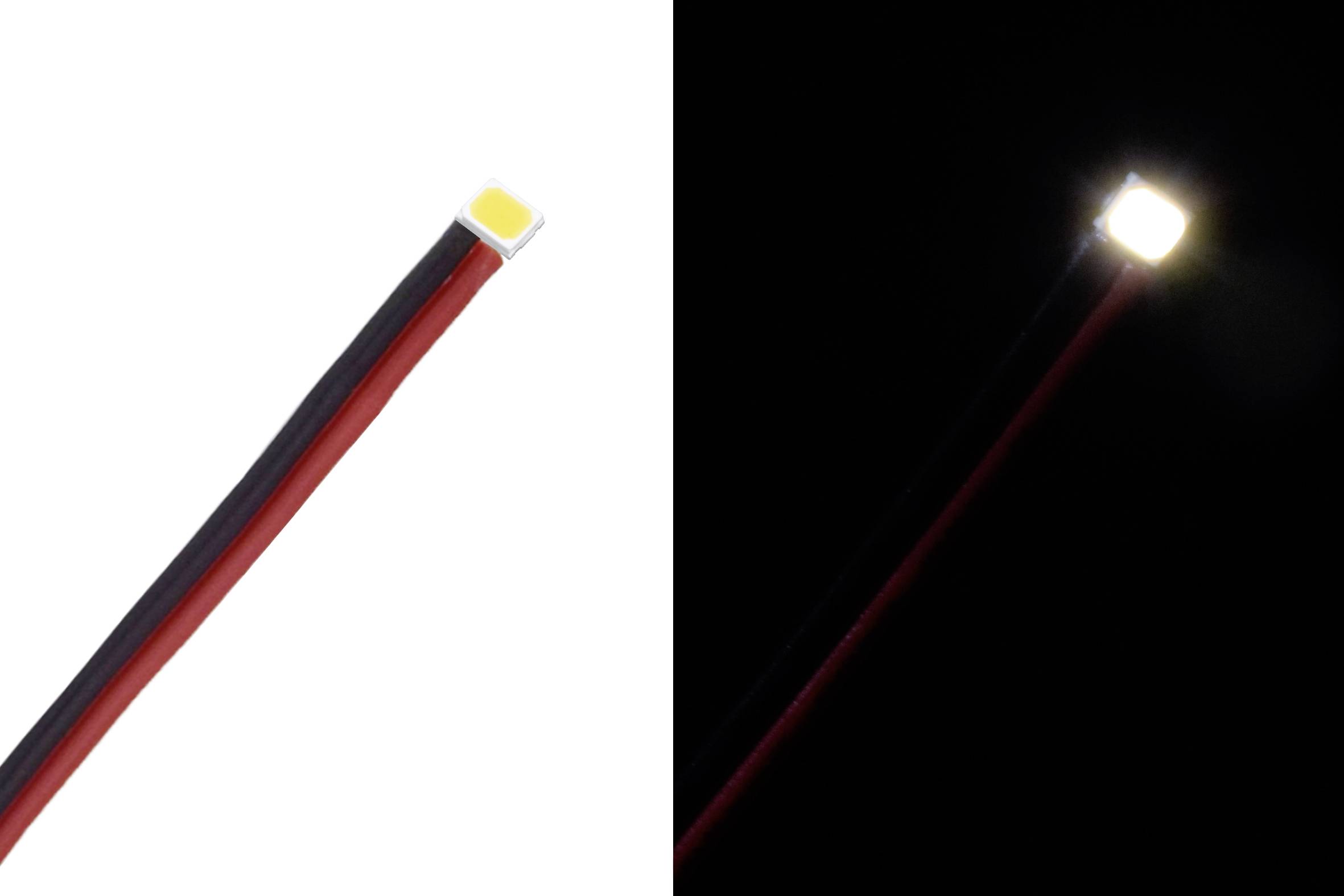

LED-ljusslinga: Till vänster i av-läge, till höger påslagen och lysande med starkt ljus.

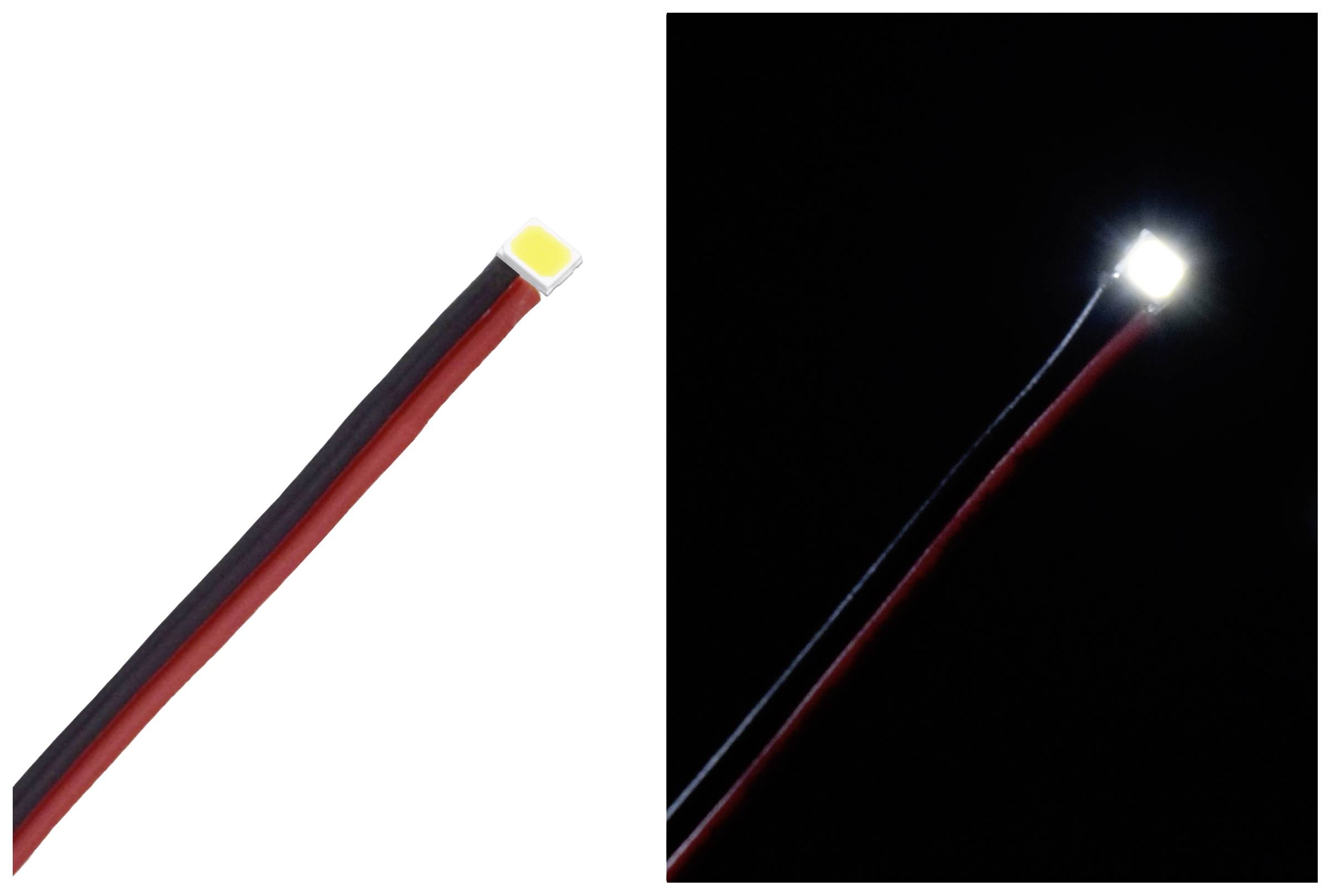

Närbild av ett lysande, rektangulärt LED-ljus med röda och svarta kablar framför en vit och svart bakgrund.

Kopplingsschema för beräkning av förkopplingsmotstånd för LED:er, visar två exempelkretsar med spänning, strömstyrka och formler.

1/8

Typ av produkt

LED sortiment

Frammåt spänning U(F)

3.3 V

Framåtström I(F)

150 mA

Konstruktionstyp

Radialt hållmonterade

Strålningsvinkel

120 °

Datablad (PDF)

Snabb leverans mån. 5 okt.

3 Set

Antal (Set)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal (förpackningsstorlek 40 delar)

Set

Toal (223,20 kr / stycken)

223,20 kr

exkl. moms

Endast 3 Set kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Lysdiod

SMD LED:er konstruktion 2835 varmvita upp till kallvit m. flexibla litzkablar (färdiglödda)
Färgtemperaturer 2700/3500/4850/6500 K.
Totalt 40 delar
Översiktligt sorterat, med tekniska data

Viktig information!

Tekniska specifikationer

Tillverkarfärg: Vit
Konstruktion 2835
Konstruktion: Radialt hållmonterade
Linsform SMD-2835
Mått. (L x B x H) 3,5x2,8x0,75 mm
GENOMGÅNGSSPÄNNING U(F) 3.3 V.
Framåtström i(F) 150 mA
Ljusstyrka i(V): Varmvit - 47 lm, kallvit - 50-55lm,
Våglängd/färgtemperatur: Varmvit - 2500-2700K, varmvit - 3300-3500K, naturvit - 4500-4800K, kallvit - 6000-6500K,
Strålningsvinkel: 120°
Temperaturområde: -25 °C - 80 °C

Typ av produkt: LED sortiment

Tillverkarfärg: Vit

Frammåt spänning U(F): 3.3 V

Framåtström I(F): 150 mA

Driftspänning: 3.3 V

Driftsström: 150 mA

Konstruktionstyp: Radialt hållmonterade

Ljusflöde (Φ): 55 lm

Strålningsvinkel: 120°

Utförande: Vit

LED - specifikationer: Flexibel

Mått.: (L x B x H) 3.5 x 2.8 x 0.75 mm

Min. temperatur: -25 °C

Max. temperatur: 80 °C

Längd: 3.5 mm

Bredd: 2.8 mm

Höjd: 0.75 mm

RoHS-godkänd: Ja

Innehåll: 40 delar

Konstruktion: 2835

Dokument & nedladdningar

Datablad

Datablad 2899389 Quadrios LED sortiment Vit 120 ° 150 mA 3.3 V

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2899389 Quadrios LED sortiment Vit 120 ° 150 mA 3.3 V

Beskrivning

Experiment- och praktiskt SMD-LED-sortiment i Single-Chip konstruktion 2835 med ett ljusutbyte på upp till 55 lumen (färgtemperatur beroende) samt 30 cm flexibla litzkablar (färdiglödda). 2835 är den nya, nämnda LED-konstruktionen för allmänbelysning. Denna serie är betydligt heller starkare och effektivare än modellerna 3528 och 5050, eftersom en bättre värmeavledning i SMD-hölje håller chiptemperaturen nere. På så sätt kan en högre ström passera genom SMD-LED:er med samma chipstorlek utan att chiptemperaturen överskrider den kritiska gränsen. För att uppnå maximalt ljusutbyte kan driftström på upp till 150 mA, was genom strömbegränsningsåtgärder (förkopplingsmotstånd/konstantströmkälla).

Den röda kabeln betecknar anod (+) och den svarta kabeln katod (-).

En kort beskrivning av de medföljande komponenterna finns översiktligt tryckt på insidan av locket. Databladet innehåller användbar information om sortimentet - men även viktiga tekniska detaljer om komponenterna. Endast på så sätt kan SMD-lysdioderna drivas i bestämda parametrar, eftersom komponenterna är tydligt specificerade.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
