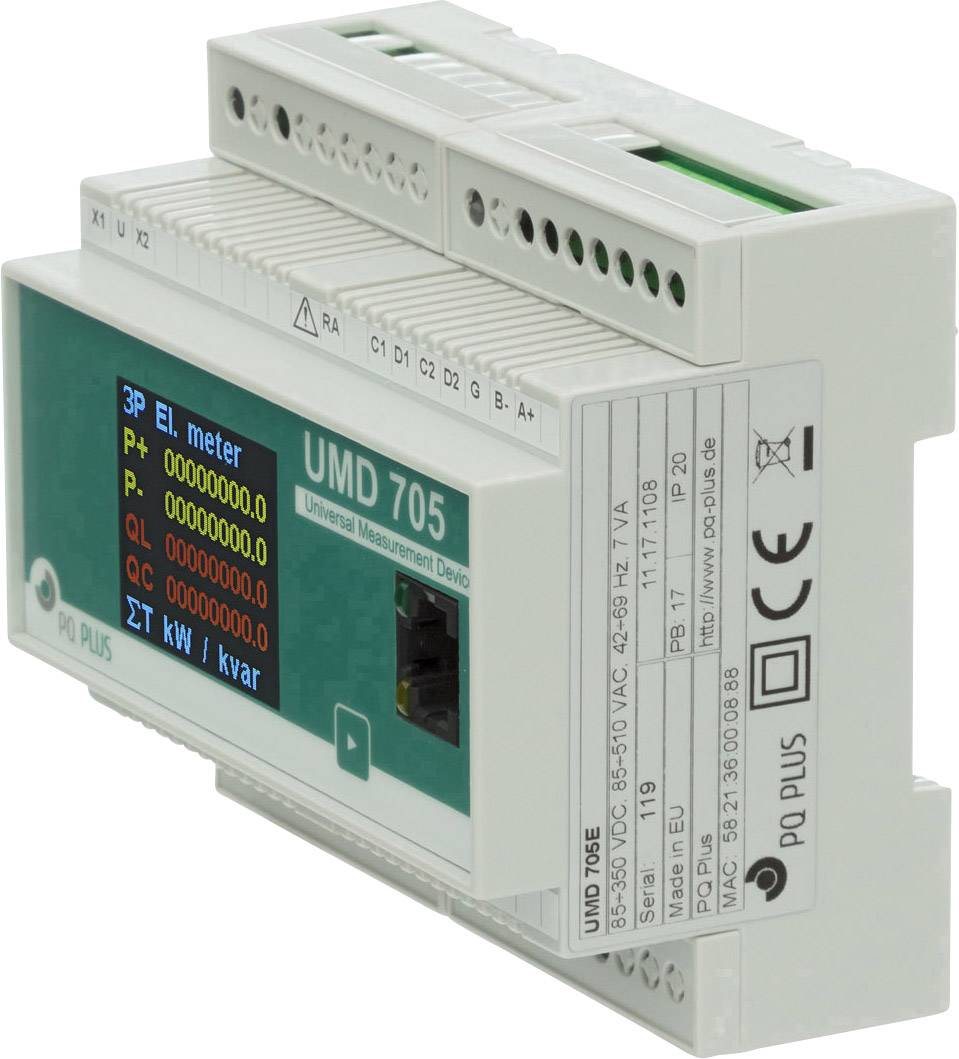

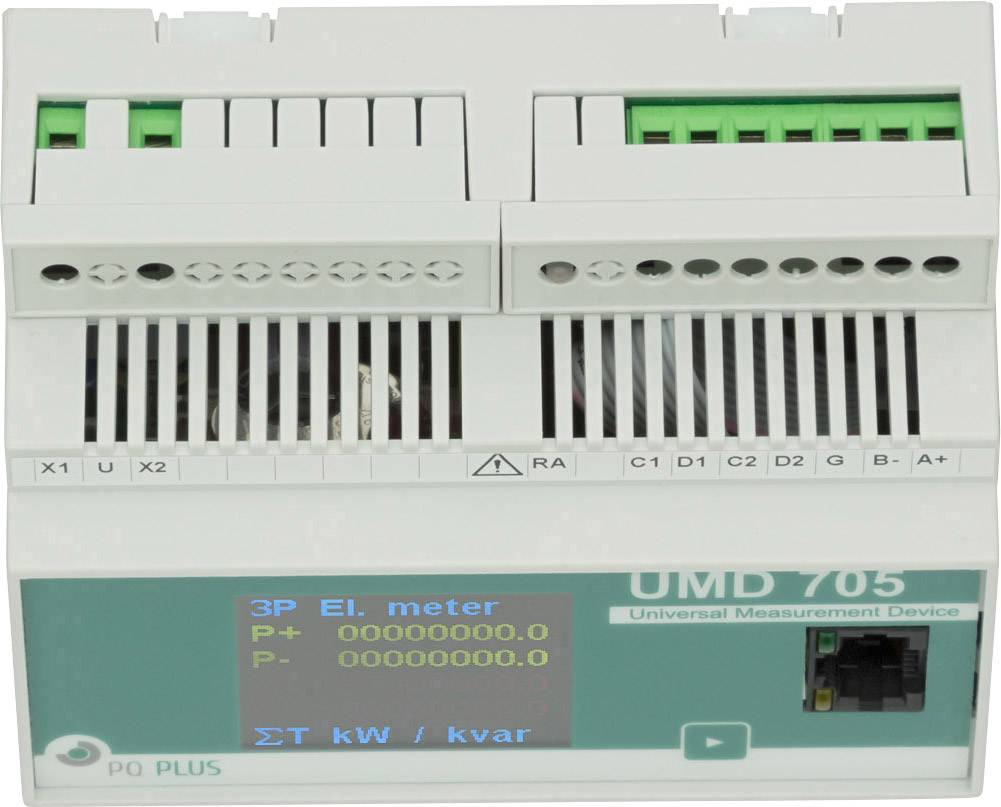

PQ Plus UMD 705E Digital elmätare för DIN-skena
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
3 Styck
Antal
Toal (7 592,00 kr / stycken)
7 592,00 kr
exkl. moms
Fri frakt
Endast 3 Styck kvar på lager
Höjdpunkter & detaljer
Mätinstrument
- Gränssnitt: Ethernet, RS485
- Kommunikation: Modbus TCP/IP, Modbus RTU
- Integrerad webbserver
- 1 digital ingång, 2 digitala utgångar
- LCD-färgdisplay
- Minne: 512 MB flashminne
- 3 spännings- och 3 strömingångar
- Harmonisk vardera ordning 1. 50. för U/I
- I kombination med modul PQS: mätning och registrering av nätkvalitet enligt EN 50160
Tekniska specifikationer
- Typ av produkt
Digital elmätare för DIN-skena
- Mätfunktioner
Analys
- Messbereich (min.)
180 V
- Typ
UMD 705E
- Messbereich (max.)
280 V
- Bild - Displayteknik
LCD
IP20
- Mått.
(L x B x H) 58 x 105 x 90 mm
- Driftspänning max.
280 V
- Driftspänning (min.)
180 V
- Egenskaper
konfigurerbar färgskärm
- Mätningskategori
CAT III 300 V
- Bredd
105 mm
- Höjd
90 mm
- Längd
58 mm
- Gränssnitt
Ethernet
RS485
Dokument & nedladdningar
Datablad
Datablad 1672246 PQ Plus UMD 705E Digital elmätare för DIN-skena
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 1672246 PQ Plus UMD 705E Digital elmätare för DIN-skena
Information
Information 1672246 PQ Plus UMD 705E Digital elmätare för DIN-skena
Information 1672246 PQ Plus UMD 705E Digital elmätare för DIN-skena
Information 1672246 PQ Plus UMD 705E Digital elmätare för DIN-skena
Information 1672246 PQ Plus UMD 705E Digital elmätare för DIN-skena
Beskrivning
UMD 705 är en kompakt elkvalitetsmätare med datalogger för montering på DIN-skena. Den mäter 3-fas ström och spänning med upp till 3 tariffer i 4 kvadranter, och elektriskt arbete i klass 0,2 s, och alla vanliga nätverksvariabler, t.ex. övertoner upp till 50:e harmoniska övertonen. Bildar valfritt nätkvalitet enligt EN 61000-2-2, EN 61000-2-4, EN 61000-2-12 med PQ S firmware-modulen. Den har en stort 512 MB minne. Via Ethernet-gränssnitt kan apparaten nås och via den tillhörande webbserver kan du läsa av mätvärden i realtid. Därigenom är även internetprotokoll tillgängliga och SPS- och byggnadsstyrningssystem kan kopplas in. Digitala in-/utgångar och ett seriellt RS485-gränssnitt. UMD 705 kan även användas som Modbus-Master för att ansluta upp till 31 Modbus-slavar i nätstrukturer. Med firmware-modulen GO som finns som tillval aktiveras oscilloskopfunktioner för ström och spänning och utlösarsignaler för tröskelhändelser ställs in.
OBS! Denna text är maskinöversatt.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Denna text är maskinöversatt.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version
- Mätning:
- Spänning (ULL;ULN): U1; U2; U3, U12; U23; U31 kl. 0,2
- Ström IL1; IL2; IL3; kl. 0,5
- Aktiv/reaktiv effekt import/export per fas L1; L2; L3; per tariff T1; T2; T3
- Effektförbrukning: P1; P2; P3; 3P-import; Export; kl. 1
- Reaktiv effekt: Q1, Q2, Q3; 3Q; kl. 1
- Skenbar effekt: S1, S2 ; S3; 3S; kl. 1
- Harmonisk distorsion effekt: D1; D2; D3;
- Effektfaktor ;cos phi: PF1,PF2,PF3, PF, cos phi1,cos phi2, cos phi3; kl. 0,5
- Symmetri: ja
- Övertoner spänning: THDU1; THDU2; THDU3; THDU12; THDU23; THDU31; kl. 2
- Övertoner ström: THDI1; THDI2; THDI3; kl. 2
- Harmonisk vardera ordning: av 1. till 50. för U/I
- Distorsionsfaktor: U1fh; U2fh; U3fh; Unfh; I1fh; I2fh; I3fh; Infh
- Frekvens: 40...70 Hz kl. 0,05
- Aktiv energi: 4 kvadrantmätning import/export per fas; per tariff; total; kl. 0,5 s
- Reaktiv: 4 kvadrantmätning import/export per fas; per tariff; total; kl. 2
- Flicker tillval: PQ S
- Datalogger:
- Minne på 512 MB (flash): ULN; ULL; I; P; Q, S; D; THDU; THDI; f; Ufh; Status I/O
- Energi: aktiv/reaktiv effekt import/export per fas L1; L2; L3; per tariff T1; T2; T3
- Spänningsfall: tillval: PQ S
- Oszillogrammfunktion: tillval: GO
- Ytterligare funktioner:
- Larm: logik; gränsvärden för över-/underskridande av gränsvärde
- I/O: 2 DIO's; 60 V AC/100 V DC, 300 mA;
- Minne: 512 MB flashminne
- Inspelningsintervall sek; min; h; dagar; månad; år
- Kommunikation RS485 Modbus; Ethernet 100 MBit/s
- Elektrisk anslutning:
- Matningsspänning: U:85...510 V AC / 85...350 V DC
- Effektförbrukning: 7 VA/3 W
- Överspänningskategori CAT III 300 V
- Mätområden:
- Nominell spänning: 180...280 V AC
- Överlast: 1,95 kV LN/1s
- Impedans: 2,7 MOhm
- Insignal: X/1/5 A
- Överström: 1,2x i (max. 70 A/1s)
- Avsökningshastighet: 25,6 kHz
- PQ analys: tillval: EN 50160, EN 61000-2-2, EN 61000-2-4, EN 61000-2-12
- Miljö:
- Temperaturområde drift: T: -25 °C... 60 °C
- Temperaturområde lager: T:-40°C... 85°C
- Elektromagnetisk kompatibilitet:
- Strålning: EN 61000-4-2...-3...-4...-5... -6...-11
- Strålning: EN 55011 kl. A, EN 55022 klass A
Ingår i leveransen
- UMD 705E
- Energihantering programvara ENVIS.Basic
- Konfigurationsverktyg ENVIS.daq
