PMIC - Batterihantering S-8261ABJMD-G3J2G överladdningsskydd, djupurladdningsskydd, överströmsskydd, urkoppling vid kort

En liten, avlång krets med olika elektroniska komponenter, använd i många elektroniska enheter för styrning.

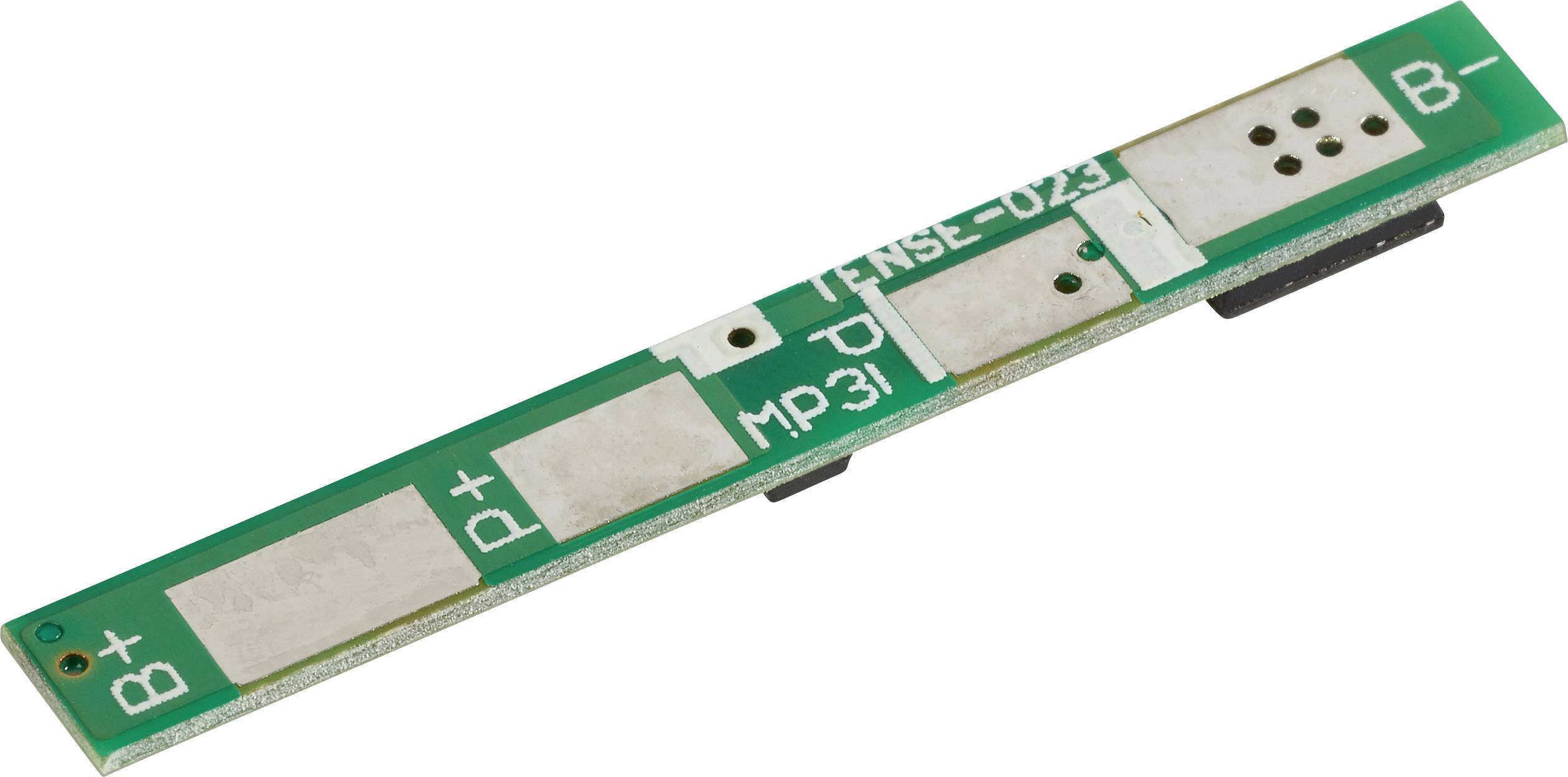

Kretskort i rektangulär form med grön yta och guldanslutningar. Markeringar 'B+', 'B-', 'P+', 'P-', 'MP31'.

1/2

Typ av produkt

PMIC - Batterimagnet

Kapsling

Modul

Monteringssätt

Lödanslutning

Typ

S-8261ABJMD-G3J2G

tillverkargaranti

TRU COMPONENTS

Datablad (PDF)

Snabb leverans fre. 2 okt.

334 Styck

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (30,32 kr / stycken)

30,32 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Skyddsmodul för litium-polymer-batteri

Skydd mot överladdning, djupurladdning och överström
Mycket exakt spänningsövervakning

Viktig information!

Tekniska specifikationer

Överspännings-avkänning: 4,28 V
Överladdnings-hysteres: 200 mV
Underspännings-avkänning: 3,0 V
Överspänningsdetektering: 1,5 - 6,0 A
Egenströmförbrukning 3,7 μA
Överladdningsdetektering-fördröjning: 1200 ms
Djupurladdnings-fördröjning 144 ms
Mått (L x B x H) 28 x 3,6 x 1,8 mm

Typ: S-8261ABJMD-G3J2G

Typ av produkt: PMIC - Batterimagnet

Kapsling: Modul

tillverkargaranti: TRU COMPONENTS

Funktion: Överbelastningsskydd
Djupurladdningsskydd
Överströmsskydd
Skydd mot kortslutning

Driftstemperatur (Min): -40 °C

Driftstemperatur (max.): 85 °C

Monteringssätt: Lödanslutning

Innehåll: 1 st

Dokument & nedladdningar

Datablad

Datablad 1566413 PMIC - Batterihantering S-8261ABJMD-G3J2G överladdningsskydd, djupurladdningsskydd, överströmsskydd, urkoppling vid kort

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1566413 PMIC - Batterihantering S-8261ABJMD-G3J2G överladdningsskydd, djupurladdningsskydd, överströmsskydd, urkoppling vid kort

Information

Information 1566413 PMIC - Batterihantering S-8261ABJMD-G3J2G överladdningsskydd, djupurladdningsskydd, överströmsskydd, urkoppling vid kort

Beskrivning

Som vidareutveckling av litiumjonbatterier är LiPo-battericellen nu standard i många mobila applikationer som RC-modeller, mobilradio eller bärbara enheter. På grund av systemet är dessa batterier dock mycket känsliga för ogynnsam yttre påverkan eller felaktig drift, vilket oundvikligen leder till kapacitetsförlust eller fullständigt fel. Den här modulen avbryter anslutningen mellan batteri och laddare eller laddning, om ett fel uppstår Anslutningen stängs igen om felet har eliminerats eller inte längre existerar. Anslutningen är okomplicerad mellan batteri och laddning eller laddningsenhet via lödpunkter.
