Phoenix Contact Stiftkontakthuskabel Totalt antal poler 4 Rastermått: 5.08 mm 1842238 1 st

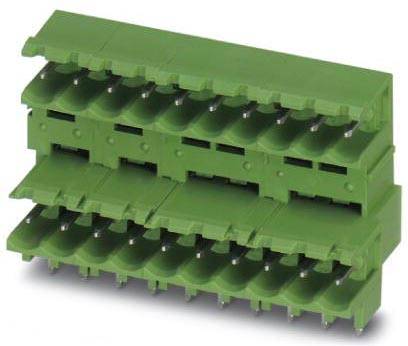

Grön kontaktblockstam med flera anslutningar, ordnad i tre rader. Lämplig för elektroniska tillämpningar.

Liknande avbildning

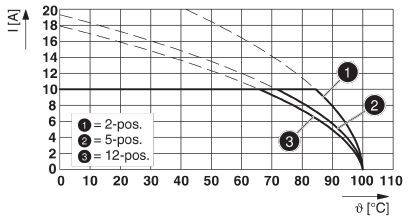

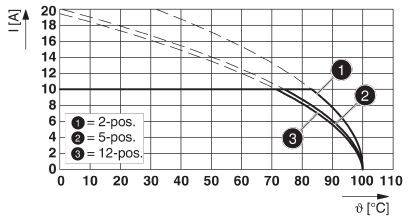

Diagrammet visar strömstyrka (I[A]) mot temperatur (θ[°C]) med tre kurvor: 1=2-pos., 2=5-pos., 3=12-pos. Visar strömstyrkans beroende av temperaturen.

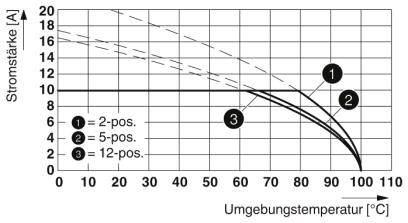

Diagrammet visar strömstyrka mot omgivningstemperatur för 2, 5 och 12 positioner. Ett högre antal positioner minskar strömstyrkan.

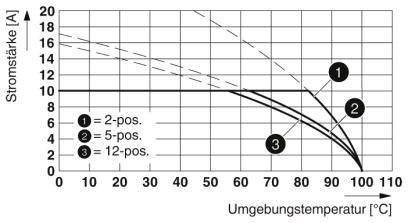

Diagrammet visar strömstyrka mot omgivningstemperatur. Tre kurvor: '2-pos.', '5-pos.', '12-pos.' Förloppet: Strömstyrkan sjunker med stigande temperatur.

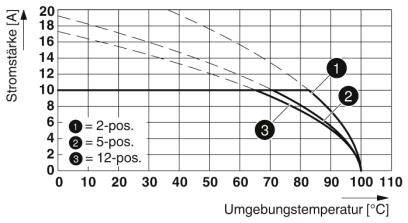

Diagrammet visar strömstyrka (A) mot omgivningstemperatur (°C) med tre kurvor för olika positioner (2-pos., 5-pos., 12-pos.). Strömstyrkan sjunker när temperaturen stiger.

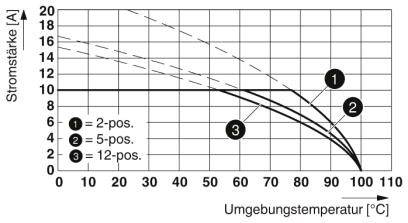

Diagram visar strömstyrka [A] mot omgivningstemperatur [°C]. Tre kurvor för 2-pos., 5-pos., 12-pos. switch. Minskning med stigande temperatur.

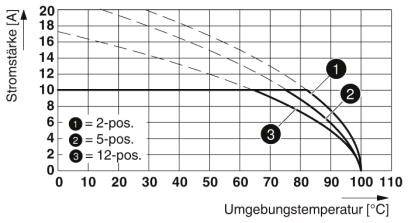

Diagram över en strömstyrka-temperaturkurva med tre linjer för olika positioner (2, 5, 12), x-axel: Temperatur (°C), y-axel: Strömstyrka (A).

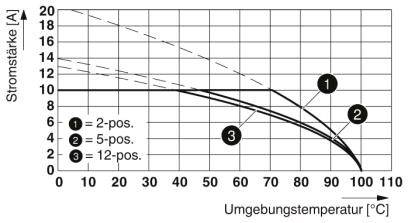

Diagrammet visar förhållandet mellan strömstyrka (A) och omgivningstemperatur (°C) för 2-, 5- och 12-poliga kretsar. Strömstyrkan sjunker när temperaturen stiger.

Diagrammet visar ström-temperaturkurvor för 2, 5 och 12 positioner. Axlarna representerar ström (I) i ampere och temperatur (Θ) i grader Celsius.

1/9

Liknande avbildning

Typ av produkt

Stiftkontakthuskabel

Konstruktionsform

Kontakt

Antal serier

5.08 mm

Totalt antal poler

Datablad (PDF)

Snabb leverans fre. 2 okt.

39 Styck

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (36,72 kr / stycken)

36,72 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Anslutningslist

Innehåll: 1 st
Antal serier: 2
Totalt antal poler: 4

Tekniska specifikationer

Antal anslutningar: 8
Nominell area: 2.5 m²
Stiftmått 1 x 1 mm
Isolering: IIIA
Märkstötspänning (III/3) 4 kV
Kontaktsystem Classic COMBICON
Regling: Utan
Antal potentialer 8
Höjd (höjd utan lödpin) 27,49 mm
Stiftlängd 3,8 mm
Omgivningstemperatur (montering): -5 °C ... 100 °C
Instickskraft per pol ca 8 N.
Dragkraft per pol ca: 6 N.
Kontaktcykler 25
Frekvens 10 - 150 - 10 Hz

Typ av produkt: Stiftkontakthuskabel

Konstruktionsform: Kontakt

Antal serier: 2

RM: 5.08 mm

Totalt antal poler: 4

Bredd: 22.87 mm

Nominell ström: 10 A

Nominell ström - avrundad: 10 A

Innehåll: 1 st

Mått.: (L x B x H) 20.1 x 22.87 x 31.29 mm

Anslutning: Krets

Tillverkarnr.: 1842238

Tillverkarfärg: Grön

Isolationsmaterial: PBT

Kontaktmaterial: Kopparlegering, förtennad

Kontaktyta printsida: Tenn

Kontaktyta kontaktsida: Tenn

Nominell spänning: 320 V

Höjd: 31.29 mm

Längd: 20.1 mm

Max. temperatur: +100 °C

Min. temperatur: -40 °C

Typ: MDSTBW 2,5/ 4-G-5,08

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2209466 Phoenix Contact Stiftkontakthuskabel Totalt antal poler 4 Rastermått: 5.08 mm 1842238 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2209466 Phoenix Contact Stiftkontakthuskabel Totalt antal poler 4 Rastermått: 5.08 mm 1842238 1 st

Beskrivning

Högsta flexibilitet i enhetsdesignen - en grundlist för kontaktdon med olika anslutningstekniker. Enkelt byte av kretskort med pluggbara komponenter. Känd monteringsprincip för användning över hela världen. Ledaranslutning på flera våningar ger högre kontakttäthet.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
