Phoenix Contact Stiftkontakthuskabel Totalt antal poler 18 Rastermått: 5.08 mm 1825666 1 st

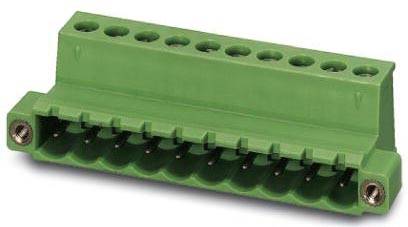

Grön, rektangulär elektrisk kontakt med flera anslutningar och skruvar för fastsättning.

Liknande avbildning

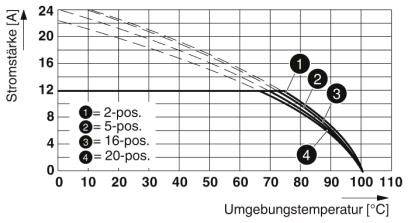

Diagram över strömstyrka (A) beroende på omgivningstemperatur (°C) för 2-, 5-, 16- och 20-poliga anslutningar, sjunkande med stigande temperatur.

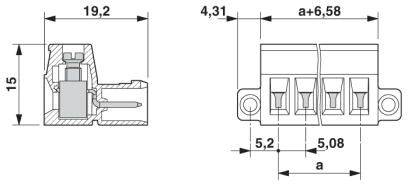

Teknisk ritning av en kontakt med mått: 19,2 x 15 mm, monteringsöppning 4,31 mm, pinnavstånd 5,08 mm.

1/3

Liknande avbildning

Typ av produkt

Stiftkontakthuskabel

Konstruktionsform

Kontakt

Antal serier

5.08 mm

Totalt antal poler

Datablad (PDF)

Snabb leverans tis. 6 okt.

48 Styck

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (191,20 kr / stycken)

191,20 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Anslutningslist

Innehåll: 1 st
Antal serier: 1
Totalt antal poler: 18

Tekniska specifikationer

Antal anslutningar: 18
Nominell area: 2.5 m²
Isoleringsmaterialsgrupp I
Märkstötspänning (III/3) 4 kV
Kontaktsystem Classic COMBICON
Regling: Gängad fläns
Antal potentialer 18
Höjd (höjd utan lödpin) 15 mm
Omgivningstemperatur (montering): -5 °C ... 100 °C
Instickskraft per pol ca 7 N.
Dragkraft per pol ca: 7 N.
Kontaktcykler 25

Typ av produkt: Stiftkontakthuskabel

Konstruktionsform: Kontakt

Antal serier: 1

Funktioner: med draghylsa

RM: 5.08 mm

Totalt antal poler: 18

Bredd: 101.56 mm

Nominell ström: 12 A

Nominell ström - avrundad: 12 A

Innehåll: 1 st

AWG max.: 12

AWG min.: 24

avisolering längd (max.): 7 mm

Mått.: (L x B x H) 19.2 x 101.56 x 15 mm

Anslutning: Skruv

Gängstorlek: M3

Tillverkarnr.: 1825666

Tillverkarfärg: Grön

Isolationsmaterial: PA

Kontaktmaterial: Kopparlegering, förtennad

Kontaktyta kontaktsida: Tenn

Nominell spänning: 320 V

Höjd: 15 mm

Längd: 19.2 mm

max. Tvärsnitt: 2.5 mm²

Area min.: 0.2 mm²

Max. temperatur: +100 °C

Min. temperatur: -40 °C

Typ: IC 2,5/18-STGF-5,08

Antal poler: 18

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2209450 Phoenix Contact Stiftkontakthuskabel Totalt antal poler 18 Rastermått: 5.08 mm 1825666 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2209450 Phoenix Contact Stiftkontakthuskabel Totalt antal poler 18 Rastermått: 5.08 mm 1825666 1 st

Beskrivning

Känd anslutningsprincip för användning över hela världen. Enkelt byte av kretskort med pluggbara komponenter. Skruvbar fläns för maximal mekanisk stabilitet. Inverterad kontakt med stiftkontakter för beröringsskyddade enhetsutgångar eller flygande kabel-kabelanslutningar. Kan kombineras med MSTB 2,5-familjen. Låg Uppvärmning genom högsta kontaktkraft.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
