Phoenix Contact SPT 16/ 1-V-10,0 BK PBC-terminal 16 mm² Antal poler 1 Svart 50 st Piece

Grön elektrisk kontakt med rektangulär form och flera silverfärgade kontakter på undersidan.

Liknande avbildning

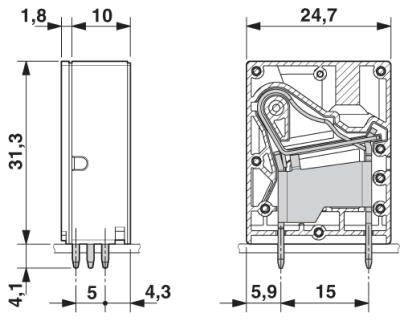

Teknisk ritning av en elektronisk komponent, sido- och frontvy med exakta dimensionsangivelser i millimeter.

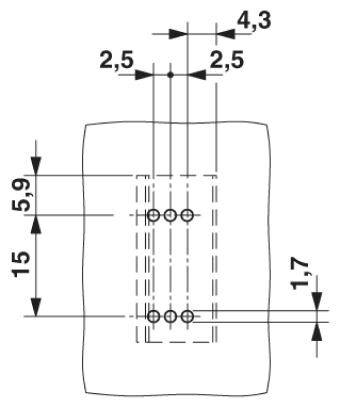

Teknisk ritning av ett rektangulärt objekt med flera dimensioner i millimeter. Innehåller mått på 15, 5,9, 1,7, 2,5 och 4,3.

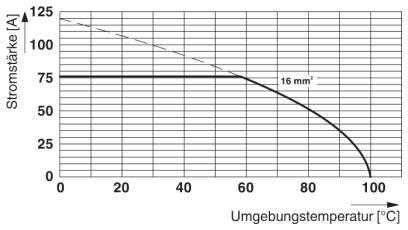

'Diagrammet visar strömstyrka i ampere (A) beroende på omgivningstemperatur i grader Celsius (°C) för en 16 mm² kabel.'

1/4

Liknande avbildning

Förpackningstyp

Piece

Typ av produkt

PBC-terminal

10 mm

Antal poler

Anslutning

Push-In-klämma

Krets

Datablad (PDF)

Leverans fre. 9 okt.

191 Set

Antal (Set)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal (förpackningsstorlek 50 st)

Set

Toal (25,44 kr / stycken)

1 272,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Ledarkortklämma

Innehåll 50 st

Tekniska specifikationer

Monteringssätt: Våglödning
Antal anslutningar: 1
Stickanslutning: Nej
Ytstruktur: Sänkförtennad
Metallyta lödningsområde (täckskikt): Tenn (10–16 µm Sn)
Isoleringsmaterial pa
Isoleringsmaterialsgrupp I
Höjd (höjd utan lödpin) 31,3 mm
Stiftlängd 4,1 mm
Stiftmått 1,2 x 1 mm
Märkstötspänning (III/3) 8 kV
Frekvens 10 - 150 - 10 Hz
Nominell area: 16 m²

Förpackningstyp: Piece

Typ: SPT 16/ 1-V-10,0 BK

Typ av produkt: PBC-terminal

Egenskaper: med Push-in-fjäderanslutning

RM: 10 mm

Antal serier: 1

Antal poler: 1

avisolering längd (max.): 18 mm

Anslutning: Push-In-klämma
Krets

Nominell ström: 76 A

Tvärsnitt flexibelt (min.): 0.75 mm²

Nominell ström - avrundad: 76 A

Tvärsnitt styv (min.): 0.75 mm²

Tvärsnitt flexibelt (max.): 16 mm²

Tvärsnitt styv (max.): 16 mm²

AWG min.: 20

Kontaktriktning: Vinkelrät till PCB

AWG max.: 4

Kontaktmaterial: Kopparlegering, förtennad

Kapslingsmaterial: Polyamid

Tillverkarfärg: Svart

Tillverkarnr.: 1826952

Innehåll: 50 st

Nominell spänning: 1000 V

Bredd: 11.8 mm

Höjd: 35.4 mm

Längd: 29 mm

Dokument & nedladdningar

Datablad

Datablad 2209452 Phoenix Contact SPT 16/ 1-V-10,0 BK PBC-terminal 16 mm² Antal poler 1 Svart 50 st Piece

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2209452 Phoenix Contact SPT 16/ 1-V-10,0 BK PBC-terminal 16 mm² Antal poler 1 Svart 50 st Piece

Beskrivning

Kretskortsklämma, nominell ström: 76 A, nominell spänning 1000 V, rastermått: 10 mm, poltal: 1, anslutningstyp: Push-in-fjäderanslutning, montering: Våglödning, anslutningsriktning ledare/kretskort: 90 °, färg: Svart

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
