Phoenix Contact Sockelhuskort Totalt antal poler 5 Rastermått: 3.5 mm 1830443 1 st

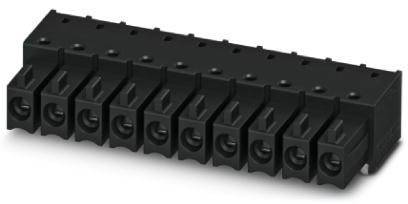

Svart, rektangulär kontaktblocksanslutning med flera uttag. Används för elektrisk sammankoppling av flera ledningar.

Liknande avbildning

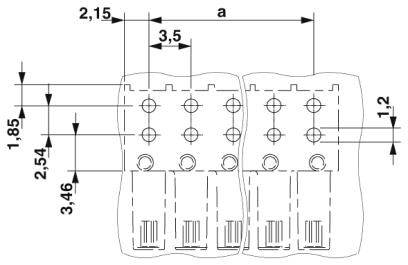

Teknisk ritning av en komponent med dimensioner i millimeter. Huvudmått är 2,15, 3,5, 1,85, 2,54, 3,46 och 1,2, samt längd 'a'.

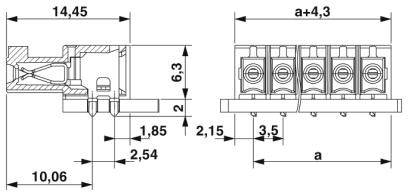

Teknisk ritning av en kontakt med dimensioner: 14,45 mm, 10,06 mm, 6,3 mm och variabel bredd 'a' plus 4,3 mm.

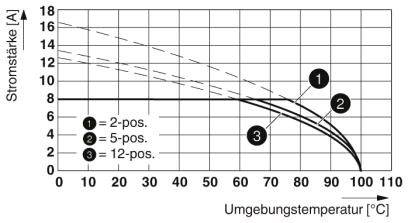

Diagrammet visar strömstyrka i ampere mot omgivningstemperatur i grader Celsius. Tre kurvor för olika positioner: 2, 5, 12.

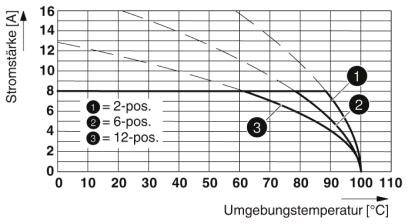

Diagram visar strömstyrka (A) mot omgivningstemperatur (°C) för 2-, 6- och 12-positioner. Strömstyrkan sjunker när temperaturen stiger.

1/5

Liknande avbildning

Typ av produkt

Sockelhuskort

Konstruktionsform

Hylsa

Antal serier

3.5 mm

Totalt antal poler

Datablad (PDF)

Snabb leverans tis. 6 okt.

47 Styck

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (44,00 kr / stycken)

44,00 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Anslutningslist

Innehåll: 1 st
Antal serier: 1
Totalt antal poler: 5

Tekniska specifikationer

Antal anslutningar: 5
Nominell area: 1.5 m²
Stiftmått 1,12 mm
Isolering: IIIA
Märkstötspänning (III/3) 2,5 kV
Kontaktsystem Mini COMBICON
Regling: Utan
Antal potentialer 5
Höjd (höjd utan lödpin) 6,3 mm
Stiftslängd 2 mm
Stiftavstånd 2,54 mm
Omgivningstemperatur (montering): -5 °C ... 100 °C
Instickskraft per pol ca 3 N.
Dragkraft per pol ca: 3 N.
Kontaktcykler 25
Frekvens 10 - 150 - 10 Hz

Typ av produkt: Sockelhuskort

Konstruktionsform: Hylsa

Antal serier: 1

RM: 3.5 mm

Totalt antal poler: 5

Bredd: 18.3 mm

Nominell ström: 8 A

Nominell ström - avrundad: 8 A

Innehåll: 1 st

Mått.: (L x B x H) 14.5 x 18.3 x 8.3 mm

Anslutning: Krets

Tillverkarnr.: 1830443

Tillverkarfärg: Svart

Isolationsmaterial: LCP

Kontaktmaterial: Kopparlegering, förtennad

Kontaktyta printsida: Tenn

Kontaktyta kontaktsida: Tenn

Nominell spänning: 160 V

Höjd: 8.3 mm

Längd: 14.5 mm

Max. temperatur: +100 °C

Min. temperatur: -40 °C

Typ: IMC 1,5/ 5-G-3,5 P20 THR

Dokument & nedladdningar

Datablad

Datablad 2209458 Phoenix Contact Sockelhuskort Totalt antal poler 5 Rastermått: 3.5 mm 1830443 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2209458 Phoenix Contact Sockelhuskort Totalt antal poler 5 Rastermått: 3.5 mm 1830443 1 st

Beskrivning

Konstruerad för integrering i SMT-lödprocess. Inverterat grundhölje med uttagskontakter för beröringsskyddade enhetsutgångar eller kretskort-anslutningar.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
