Phoenix Contact Sockelhuskabel Totalt antal poler 2 Rastermått: 7.62 mm 1718481 50 st

Grön elektrisk kontakt med sex öppningar och orange klämmor, avsedd för anslutning av elektriska ledningar.

Liknande avbildning

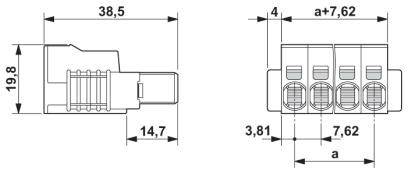

Teknisk ritning av en kontakt med dimensioner: 38,5 mm längd, 19,8 mm höjd. Detaljvy med rutnätsmått 3,81 mm.

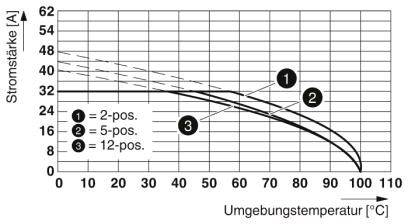

Diagrammet visar sambandet mellan strömstyrka (A) och omgivningstemperatur (°C) för 2, 5 och 12 positioner. Strömstyrkan minskar när temperaturen ökar.

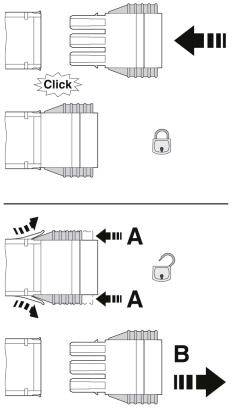

Diagrammet visar en kontakt som låses genom ett klick och säkras med ett lås (A) och som sedan låses upp (B). Pilar anger riktningen.

1/4

Liknande avbildning

Typ av produkt

Sockelhuskabel

Konstruktionsform

Hylsa

Antal serier

7.62 mm

Totalt antal poler

Datablad (PDF)

Leverans fre. 9 okt.

255 Set

Antal (Set)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal (förpackningsstorlek 50 st)

Set

Toal (28,64 kr / stycken)

1 432,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Anslutningslist

Innehåll: 50 st
Antal serier: 1
Totalt antal poler: 2

Tekniska specifikationer

Antal anslutningar 2
Nominell area: 6 m²
Isoleringsmaterialsgrupp I
Märkstötspänning (III/3) 8 kV
Kontaktsystem Power COMBICON 5
Låsning: Click & Lock-lås
Antal potentialer 2
Omgivningstemperatur (montering): -5 °C ... 100 °C
Instickskraft per pol ca 8 N.
Dragkraft per pol ca: 6 N.
Kontaktcykler 50

Typ av produkt: Sockelhuskabel

Konstruktionsform: Hylsa

Antal serier: 1

Funktioner: med Push-In-fjäderanslutning

RM: 7.62 mm

Totalt antal poler: 2

Bredd: 23.24 mm

Nominell ström: 41 A

Nominell ström - avrundad: 41 A

Innehåll: 50 st

AWG max.: 8

AWG min.: 24

avisolering längd (max.): 15 mm

Mått.: (L x B x H) 38.45 x 23.24 x 19.8 mm

Anslutning: Push-In-klämma
Fjäderklämma

Tillverkarnr.: 1718481

Tillverkarfärg: Grön

Isolationsmaterial: PA

Kontaktmaterial: Kopparlegering, förtennad

Kontaktyta kontaktsida: Tenn

Nominell spänning: 1000 V

Höjd: 19.8 mm

Längd: 38.45 mm

max. Tvärsnitt: 10 mm²

Area min.: 0.2 mm²

Max. temperatur: +100 °C

Min. temperatur: -40 °C

Typ: SPC 5/ 2-STCL-7,62

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2209298 Phoenix Contact Sockelhuskabel Totalt antal poler 2 Rastermått: 7.62 mm 1718481 50 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2209298 Phoenix Contact Sockelhuskabel Totalt antal poler 2 Rastermått: 7.62 mm 1718481 50 st

Beskrivning

Verktygslös, tidsbesparande push-in-anslutning. Definierad kontaktkraft garanterar långtidsstabil kontakt. Klämrummet öppnas med hjälp av en fast skruvmejsel och möjliggör bekväm ledaranslutning. Inbyggd stålöverfjäder för extra säkerhet vid temperatur- och effektvariationer. Optimerad för trånga monteringssituationer: Hantering och ledaranslutning från en enda riktning. Det automatiskt låser Click-and-Lock-systemet skyddar mot oavsiktlig separering. 600 V UL-godkännande med minsta mått.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
