Phoenix Contact Sockelhuskabel Totalt antal poler 18 Rastermått: 3.5 mm 1790645 1 st

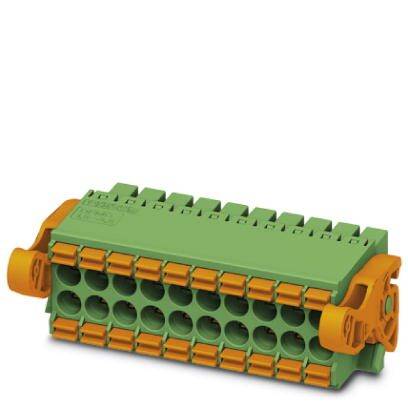

En grön elektrisk kontakt med flera orangefärgade kontakter och två sidoförankringselement.

Liknande avbildning

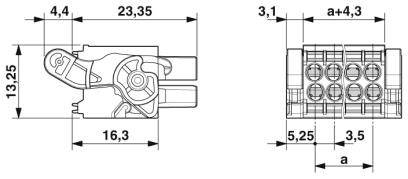

Teknisk ritning av en kontakt med dimensionsangivelser i millimeter. Visar ovanifrån och från sidan av komponenten.

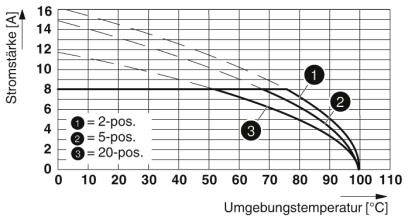

Diagram visar strömstyrka [A] mot omgivningstemperatur [°C]. Tre kurvor markerar olika positioner: '1 = 2-pos.', '2 = 5-pos.', '3 = 20-pos.'. Strömstyrkan sjunker när temperaturen stiger.

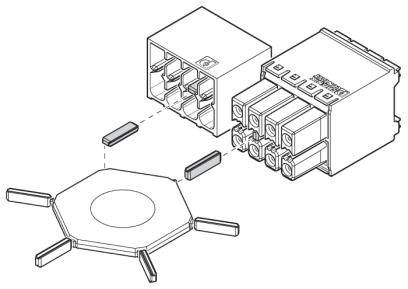

Kontaktdonschema med sexkantig fästanordning som visar anslutningen mellan två kontaktelement.

1/4

Liknande avbildning

Typ av produkt

Sockelhuskabel

Konstruktionsform

Hylsa

Antal serier

3.5 mm

Totalt antal poler

Datablad (PDF)

Leverans ons. 7 okt.

6 Styck

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (231,20 kr / stycken)

231,20 kr

exkl. moms

Endast 6 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Anslutningslist

Innehåll: 1 st
Antal serier: 2
Totalt antal poler: 18

Tekniska specifikationer

Antal anslutningar: 36
Isoleringsmaterialsgrupp I
Märkstötspänning (III/3) 2,5 kV
KONTAKTSYSTEM: MINI COMBICON - DFMC 1,5
Låsning: Lock & Release utmatningsspak
Antal potentialer 36
Höjd (höjd utan lödpin) 13,25 mm
Omgivningstemperatur (montering): -5 °C ... 100 °C
Instickskraft per pol ca 3 N.
Dragkraft per pol ca 2 N.
Kontaktcykler 25

Typ av produkt: Sockelhuskabel

Konstruktionsform: Hylsa

Antal serier: 2

Funktioner: med Push-In-fjäderanslutning

RM: 3.5 mm

Totalt antal poler: 18

Bredd: 70 mm

Nominell ström: 8 A

Nominell ström - avrundad: 8 A

Innehåll: 1 st

AWG max.: 16

AWG min.: 24

avisolering längd (max.): 10 mm

Mått.: (L x B x H) 27.79 x 70 x 13.25 mm

Anslutning: Push-In-klämma
Fjäderklämma

Tillverkarnr.: 1790645

Tillverkarfärg: Grön

Isolationsmaterial: PA

Kontaktmaterial: Kopparlegering, förtennad

Kontaktyta kontaktsida: Tenn

Nominell spänning: 160 V

Höjd: 13.25 mm

Längd: 27.79 mm

max. Tvärsnitt: 1.5 mm²

Area min.: 0.2 mm²

Max. temperatur: +100 °C

Min. temperatur: -40 °C

Typ: DFMC 1,5/18-ST-3,5-LR

Dokument & nedladdningar

Datablad

Datablad 2209384 Phoenix Contact Sockelhuskabel Totalt antal poler 18 Rastermått: 3.5 mm 1790645 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2209384 Phoenix Contact Sockelhuskabel Totalt antal poler 18 Rastermått: 3.5 mm 1790645 1 st

Beskrivning

Verktygslös, tidsbesparande push-in-anslutning. Definierad kontaktkraft garanterar långtidsstabil kontakt. Manövreras intuitivt med färgmässigt kontrasterande rörelsetryckare. Optimerad för trånga monteringssituationer: Hantering och ledaranslutning från en enda riktning. Automatisk låsning och intuitiv lossning genom färgmässigt kontrasterande Lock-and-Release-manöverspak.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
