Phoenix Contact Sockelhuskabel Totalt antal poler 14 Rastermått: 5.08 mm 1824243 1 st

Grön elektrisk kontaktblock med flera anslutningsklämmor, lämplig för industriella tillämpningar och elektriska installationer.

Liknande avbildning

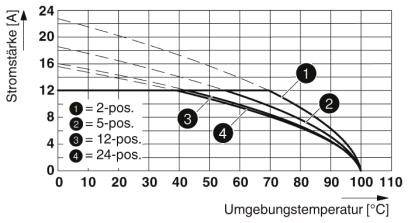

Diagrammet visar förhållandet mellan strömstyrka (A) och omgivningstemperatur (°C) för 2-, 5-, 12- och 24-poliga anslutningar.

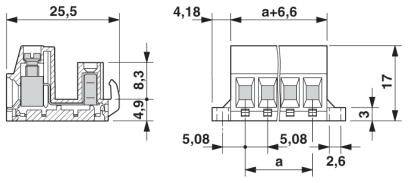

Måttsättningsritning av en elektrisk kontakt med sido- och frontvy. Märkt med mått för bredd och höjd.

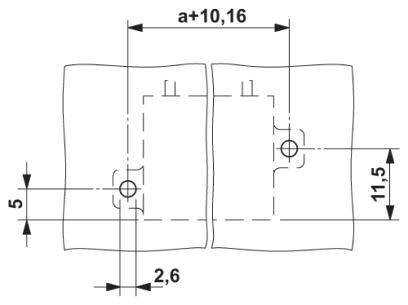

Teknisk ritning av två rektangulära objekt med mått. Avstånd: a+10,16 mm horisontellt, 11,5 mm vertikalt, 2,6 mm mellanrum.

1/4

Liknande avbildning

Typ av produkt

Sockelhuskabel

Konstruktionsform

Hylsa

Antal serier

5.08 mm

Totalt antal poler

Datablad (PDF)

Snabb leverans fre. 2 okt.

38 Styck

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (135,20 kr / stycken)

135,20 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Anslutningslist

Innehåll: 1 st
Antal serier: 1
Totalt antal poler: 14

Tekniska specifikationer

Antal anslutningar: 14
Nominell area: 2.5 m²
Isoleringsmaterialsgrupp I
Märkstötspänning (III/3) 4 kV
Kontaktsystem Classic COMBICON
Regling: Utan
Antal potentialer 14
Omgivningstemperatur (montering): -5 °C ... 100 °C
Instickskraft per pol ca 8 N.
Dragkraft per pol ca: 6 N.
Kontaktcykler 25

Typ av produkt: Sockelhuskabel

Konstruktionsform: Hylsa

Antal serier: 1

Funktioner: med draghylsa

RM: 5.08 mm

Totalt antal poler: 14

Bredd: 81 mm

Nominell ström: 12 A

Nominell ström - avrundad: 12 A

Innehåll: 1 st

AWG max.: 12

AWG min.: 24

avisolering längd (max.): 7 mm

Mått.: (L x B x H) 25.5 x 81 x 17 mm

Anslutning: Skruv

Gängstorlek: M3

Tillverkarnr.: 1824243

Tillverkarfärg: Grön

Isolationsmaterial: PA

Kontaktmaterial: Kopparlegering, förtennad

Kontaktyta kontaktsida: Tenn

Nominell spänning: 320 V

Höjd: 17 mm

Längd: 25.5 mm

max. Tvärsnitt: 2.5 mm²

Area min.: 0.2 mm²

Max. temperatur: +100 °C

Min. temperatur: -40 °C

Typ: MSTBU 2,5/14-STD-5,08

Antal poler: 14

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2209448 Phoenix Contact Sockelhuskabel Totalt antal poler 14 Rastermått: 5.08 mm 1824243 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2209448 Phoenix Contact Sockelhuskabel Totalt antal poler 14 Rastermått: 5.08 mm 1824243 1 st

Beskrivning

Känd anslutningsprincip för användning över hela världen. Låg Uppvärmning genom högsta kontaktkraft. Möjliggör anslutning av två stegar.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
