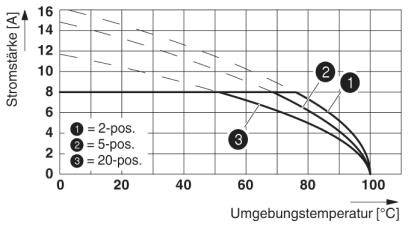

![Diagrammet visar strömstyrka [A] beroende på omgivningstemperatur [°C] med tre kurvor för 2-, 5- och 20-poliga anslutningar.](https://asset.conrad.com/media10/isa/160267/c1/-/sv/002209372TI03/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/4
Liknande avbildning

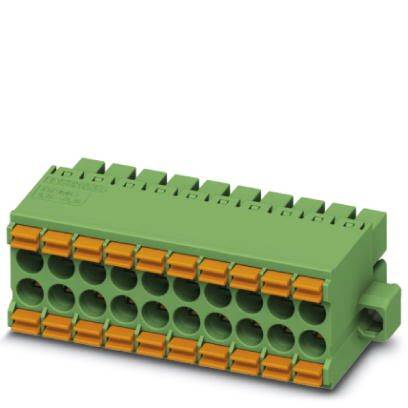

Phoenix Contact Sockelhuskabel Totalt antal poler 12 Rastermått: 3.5 mm 1790399 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Sockelhuskabel
Konstruktionsform
Hylsa
Antal serier
2
RM
3.5 mm
Totalt antal poler
12
Datablad (PDF)
46 Styck
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
207,20 kr
3
5% = 10,28 kr
196,92 kr
5
7% = 14,38 kr
192,82 kr
10
8% = 17,14 kr
190,06 kr
25
10% = 20,20 kr
187,00 kr
50
11% = 23,64 kr
183,56 kr
Mängdrabatter varierar beroende på säljaren
Du sparar 0,00 kr
Antal
Toal (207,20 kr / stycken)
207,20 kr
exkl. moms
30 dagars öppet köp
Höjdpunkter & detaljer
Anslutningslist
- Innehåll: 1 st
- Antal serier: 2
- Totalt antal poler: 12
Tekniska specifikationer
- Antal anslutningar: 24
- Isoleringsmaterialsgrupp I
- Märkstötspänning (III/3) 2,5 kV
- KONTAKTSYSTEM: MINI COMBICON - DFMC 1,5
- Regling: Skruvfläns
- Antal potentialer 24
- Höjd (höjd utan lödpin) 13,25 mm
- Omgivningstemperatur (montering): -5 °C ... 100 °C
- Instickskraft per pol ca 3 N.
- Dragkraft per pol ca 2 N.
- Kontaktcykler 25
- Typ av produkt
Sockelhuskabel
- Konstruktionsform
Hylsa
- Antal serier
2
- Funktioner
med Push-In-fjäderanslutning
- RM
3.5 mm
- Totalt antal poler
12
- Bredd
49 mm
- Nominell ström
8 A
- Nominell ström - avrundad
8 A
- Innehåll
1 st
- AWG max.
16
- AWG min.
24
- avisolering längd (max.)
10 mm

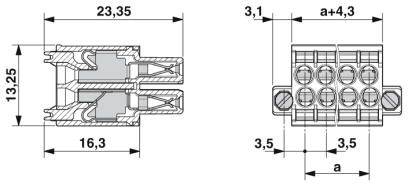

- Mått.
(L x B x H) 23.35 x 49 x 13.25 mm
- Anslutning
Push-In-klämma
Fjäderklämma
- Tillverkarnr.
1790399
- Tillverkarfärg
Grön
- Isolationsmaterial
PA
- Kontaktmaterial
Kopparlegering, förtennad
- Kontaktyta kontaktsida
Tenn
- Nominell spänning
160 V
- Höjd
13.25 mm
- Längd
23.35 mm
- max. Tvärsnitt
1.5 mm²
- Area min.
0.2 mm²
- Max. temperatur
+100 °C
- Min. temperatur
-40 °C
- Typ
DFMC 1,5/12-STF-3,5
Dokument & nedladdningar
Datablad
Datablad 2209372 Phoenix Contact Sockelhuskabel Totalt antal poler 12 Rastermått: 3.5 mm 1790399 1 st
Datablad 2209372 Phoenix Contact Sockelhuskabel Totalt antal poler 12 Rastermått: 3.5 mm 1790399 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2209372 Phoenix Contact Sockelhuskabel Totalt antal poler 12 Rastermått: 3.5 mm 1790399 1 st
Beskrivning
Verktygslös, tidsbesparande push-in-anslutning. Definierad kontaktkraft garanterar långtidsstabil kontakt. Manövreras intuitivt med färgmässigt kontrasterande rörelsetryckare. Optimerad för trånga monteringssituationer: Hantering och ledaranslutning från en enda riktning. Skruvbar fläns för maximal mekanisk stabilitet.
