Phoenix Contact Sockelhuskabel Totalt antal poler 11 Rastermått: 2.54 mm 1821180 1 st

En svart, rektangulär elektrisk kontakt med tio kopparkontakter, använd för att ansluta elektriska ledare.

Liknande avbildning

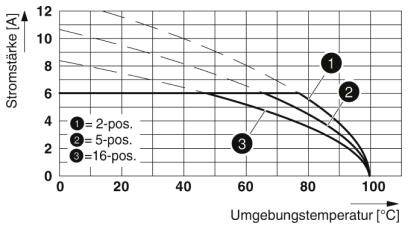

Diagrammet visar strömstyrka i förhållande till omgivningstemperatur. Tre kurvor för 2-, 5- och 16-lägesbrytare; strömstyrkan sjunker när temperaturen stiger.

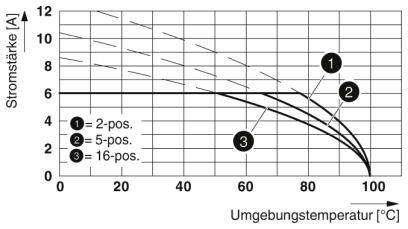

Diagrammet visar tre kurvor för strömstyrka (A) beroende på omgivningstemperatur (°C) för 2-, 5- och 16-poliga kontakter. Strömstyrkan sjunker när temperaturen stiger.

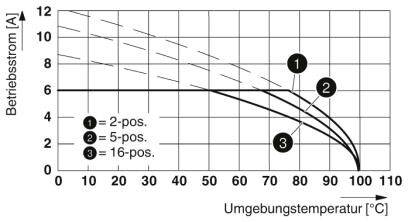

Diagram för säker inkopplingstid: Axlar visar driftström [A] och omgivningstemperatur [°C]. Kurvor: 2, 5, 16 positioner.

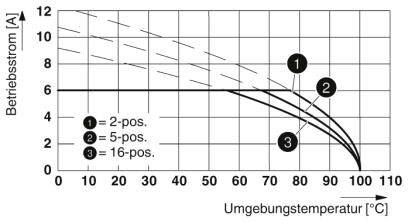

Diagrammet visar sambandet mellan driftström (A) och omgivningstemperatur (°C) för 2-, 5- och 16-lägesomkopplare.

1/5

Liknande avbildning

Typ av produkt

Sockelhuskabel

Konstruktionsform

Hylsa

Antal serier

2.54 mm

Totalt antal poler

Datablad (PDF)

Snabb leverans mån. 5 okt.

100 Styck

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (63,20 kr / stycken)

63,20 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Anslutningslist

Innehåll: 1 st
Antal serier: 1
Totalt antal poler: 11

Tekniska specifikationer

Antal anslutningar: 11
Nominell area: 0.5 m²
Isolering: IIIA
Märkstötspänning (III/3) 2,5 kV
KONTAKTSYSTEM: MICRO COMBICON - FMC 0,5
Regling: Utan
Antal potentialer 11
Omgivningstemperatur (montering): -5 °C ... 100 °C
Instickskraft per pol ca 2 N.
Dragkraft per pol ca 2 N.
Kontaktcykler: 100

Typ av produkt: Sockelhuskabel

Konstruktionsform: Hylsa

Antal serier: 1

Funktioner: med Push-In-fjäderanslutning

RM: 2.54 mm

Totalt antal poler: 11

Bredd: 28.44 mm

Nominell ström: 6 A

Nominell ström - avrundad: 6 A

Innehåll: 1 st

AWG max.: 20

AWG min.: 26

avisolering längd (max.): 7 mm

Mått.: (L x B x H) 14 x 28.44 x 5.35 mm

Anslutning: Push-In-klämma
Fjäderklämma

Tillverkarnr.: 1821180

Tillverkarfärg: Svart

Isolationsmaterial: LCP

Kontaktmaterial: Kopparlegering, guldpläterad

Kontaktyta kontaktsida: Guld

Nominell spänning: 160 V

Höjd: 5.35 mm

Längd: 14 mm

max. Tvärsnitt: 0.5 mm²

Area min.: 0.14 mm²

Max. temperatur: +100 °C

Min. temperatur: -40 °C

Typ: FMC 0,5/11-ST-2,54

Antal poler: 11

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2209443 Phoenix Contact Sockelhuskabel Totalt antal poler 11 Rastermått: 2.54 mm 1821180 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2209443 Phoenix Contact Sockelhuskabel Totalt antal poler 11 Rastermått: 2.54 mm 1821180 1 st

Beskrivning

Guldpläterade kontaktpunkter säkerställer långtidsstabil överföringskvalitet. Verktygslös, tidsbesparande push-in-anslutning. Definierad kontaktkraft garanterar långtidsstabil kontakt. Manövreras intuitivt med färgmässigt kontrasterande rörelsetryckare. Optimerad för trånga monteringssituationer: Hantering och ledaranslutning från en enda riktning.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
