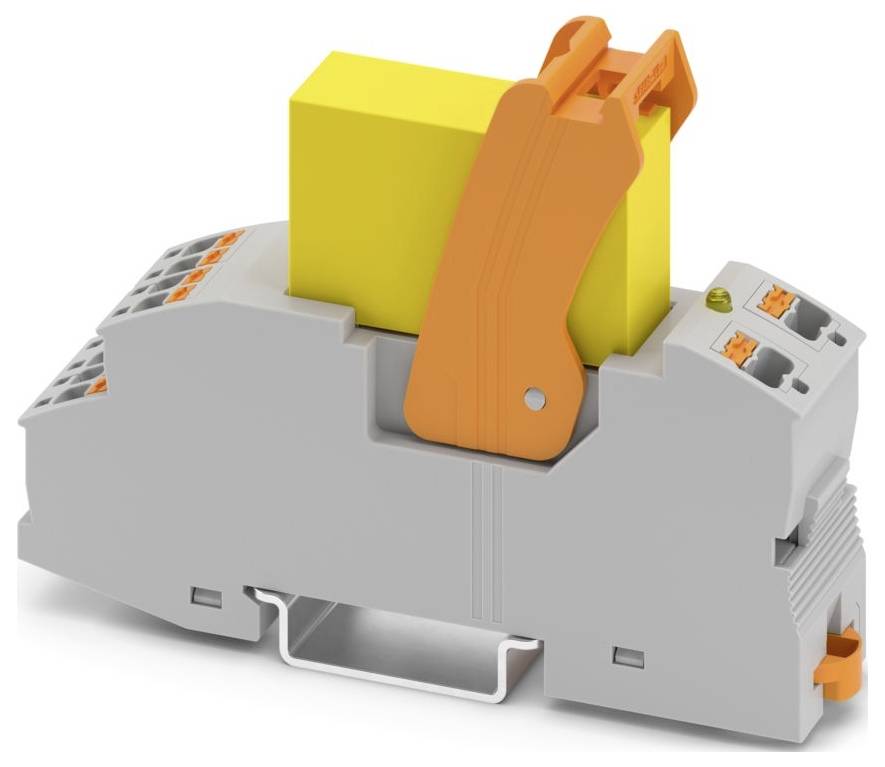

Phoenix Contact RIF-RPT-LDP-24DC/1X2/3X1/AU/FG Relämodul 3 NO, 1 NC Piece 10 st

Liknande avbildning

Förpackningstyp

Piece

Typ av produkt

Relämodul

Kontakttyp

3 NO

1 NC

Växelspänning (max.)

300 V/DC

Typ

RIF-RPT-LDP-24DC/1X2/3X1/AU/FG

Datablad (PDF)

Leverans fre. 9 okt.

351 Set

Antal (Set)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal (förpackningsstorlek 10 st)

Set

Toal (447,20 kr / stycken)

4 472,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Produktfamilj: RIFLINE complete
Anslutningstyp: Push-in-anslutning
Ledararea flexibel: 0,14 mm²... 1,5 m²;0,14 m² 1,5 m² (ändhylsa med plasthylsa);0,14 m² ... 1 m² (ändhylsa med plasthylsa, två ledare på dubbelklämma)
Ledararea styv: 0,14 mm²... 1,5 mm²
Ledararea AWG: 26... 16 (styv);26... 16 (flexibel)
Bredd: 21 mm
Höjd: 96 mm
Djup: 67 mm
Brännbarhetsklass UL 94: V2 (hölje)
Miljöförhållanden
Temperaturintervall (drift): -40 °C ... 60 °C
Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
Höjd: ≤ 2000 m
Standarder/bestämmelser: EN 61810-1
Montering: Dragskenamontering
Överspänningskategori: III
Föroreningsgrad: 2
Avisoleringslängd: 8 mm
Montering: valfri position
Maximal effektförlust vid nominellt förhållande 0,41 W.
Driftsätt 100 % ED
Certifikat: UKCA-godkänd
Ström: 10 A (RT28-32)
Artikelmått: Artikelmått
Monteringsanvisning: Kan staplas utan avstånd
Spänning: 500 V SCPD
Skyddskrets: Frihjulsdiod
Brytspänning max: 250 V AC;300 V DC
Statusindikering med LED (gul)
Användning: Tvångsstyrda kontakter
Kortslutningsström: 1 kA (villkorad kortslutningsström)
Inkopplingsström maximalt 35 A (20 ms)
Isolering: Basisolering;säker separering, förstärkt isolering och 6 kV mellan spole och kontaktkrets och mellan kontakterna 11-12 resp. 13-14, 41-42 efter 23-24, 33-34
Datavårdsstånd: Nivå för datavård
Datum för senaste underhåll: 12.09.2025
Ingångsspänningsområde baserat på UN: Se nedstämpling-diagram
Typisk ingångsström vid UN 17 mA
Kontaktutförande: 3 slutare, 1 öppnare
Gränsström kontinuerligt 6 A.
UKCA: UKCA
Isolationsmärkspänning 250 V AC (ingång/utgång)
Märkstötspänning 6 kV (ingång / utgång)
Isolationsfunktioner: Luft- och krypsträckor mellan strömkretsar: Isoleringsegenskaper: Luft- och krypsträckor mellan strömkretsar
Luft- och krypsträckor mellan strömkretsar: Luft- och krypsträckor mellan strömkretsar
Kapslingsklass (reläsockel): IP20 (reläsockel)
Skyddsklass (relä) RT II (relä)
Kapslingsklass (monteringsplats): IP54 (monteringsplats)
Strömbrytare
Livslängd mekanisk: Ca 107 omslagscykler
Provningsspänning (lindning/kontakt) 4 kVeff (50 Hz, 1 min, lindning/kontakt)
Organismer har påvisats hos patienten genom odling från purulent purulent material
Drivning: Monostabilt
Drivning (polarisering): Polerad
Tillslagstid standard: 10 ms
Frånslagstid typisk: 15 ms
Typ av kopplingskontakt: Enkelkontakt
Kontaktmaterial AgSnO, hårdförgylld
Brytspänning minimum: 10 V (5 mA)
Brytström minimum: 5 mA (10 V)
FRÅNKOPPLINGSEFFEKT (RESISTIV LAST) MAX: 144 W (24 V DC) ;100 W (48 V DC);75 W (60 V DC);55 W (110 V DC);50 W (220 V DC);1500 VA (250 V AC)
Provningsspänning (öppen kontakt): 1,5 kVeff (50 Hz, 1 min., öppen kontakt)
Spolspänning 24 V DC
B10D: 810000 CYKLER (AC15, 250 V / 0,5 A, 1 NO);170000 CYKLER (AC15 | 250 V / 2 A | 1 NO);318000 CYKLER (DC13, 24 V / 1 A, 1 NO);208000 CYKLER (DC13, 24 V / 2 A, 1 NO)
Tvångsstyrda kontakter enligt en 61810-3: Typ A.
Brukskategori CB Scheme (IEC 60947-5-1): AC15, 2 A/240 V (slutare);DC13, 2 A/24 V (slutare)
Kortslutningsskyddsanordning: Kortslutningsskydd
NOMINELL DRIFTSSPÄNNING UN: 24 V DC
Alla uppgifter som krävs enligt standard: Alla uppgifter som krävs enligt standard
Ingångförlustfri effekt vid UN: 0,4 W.
Provningsspänning (): 4 kVeff (50 Hz, 1 min., mellan kontakterna: Alla andra)

Förpackningstyp: Piece

Typ av produkt: Relämodul

Typ: RIF-RPT-LDP-24DC/1X2/3X1/AU/FG

Anslutning: Push-in-fjäderanslutning

Utlösningsspänning (max.): 24 V/DC

Svarstid: 10 ms

Falltid: 15 ms

Kontakttyp: 3 NO
1 NC

Kontaktmaterial: AgSnO + hårdförgyllning

Växelspänning (max.): 300 V/DC

Max. bryteffekt: 1500 VA

Spoleffekt: 0.4 W

funktioner: med LED
med frilöpande diod
med fästbygel

: IP20

Max. temperatur: 85 °C

Min. temperatur: -40 °C

Djup: 67 mm

Bredd: 21 mm

Höjd: 96 mm

Mått.: (B x H x D) 21 x 96 x 67 mm

Innehåll: 10 st

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3564833 Phoenix Contact RIF-RPT-LDP-24DC/1X2/3X1/AU/FG Relämodul 3 NO, 1 NC Piece 10 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3564833 Phoenix Contact RIF-RPT-LDP-24DC/1X2/3X1/AU/FG Relämodul 3 NO, 1 NC Piece 10 st

Beskrivning

Relämodul med push-in-anslutning, bestående av: Reläsockel med status-LED, frihjulsdiod och hållarbygel, säkerhetsrelä med tvångsstyrda kontakter enligt din en 61810-3, kontaktutförande: 3 slutare och 1 öppnare, ingångsspänning: 24 V DC

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
