Phoenix Contact RIF-2-RSC-LDP-125DC/4X21 Relämodul Nominell spänning: 125 V/DC Växelström (max): 6 A 4 switch 1 st

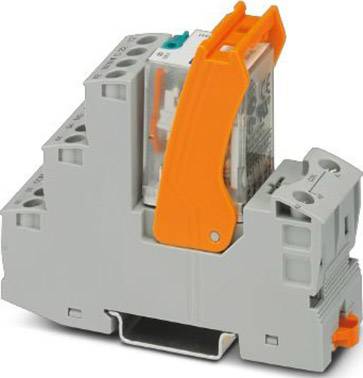

En grå relämodul med orange spak, monterad på en DIN-skena, för elektrisk styrning i kopplingstavlor.

Liknande avbildning

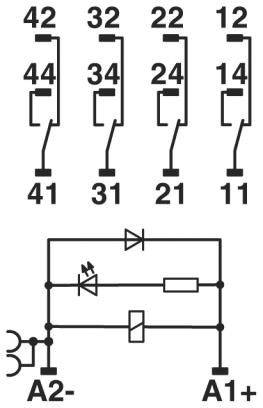

Elektrisk kopplingsschema med fyra reläer, numrerade 42, 32, 22, 12. Längst ner visar schemat en diodkoppling mellan A2- och A1+.

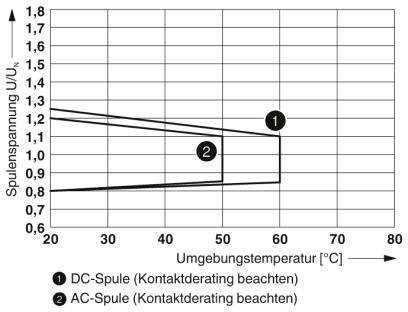

Diagrammet visar spolspänningen (U/Un) i förhållande till omgivningstemperatur (°C) för likströmsspole och växelströmsspole. Markeringar vid 20°C och 60°C.

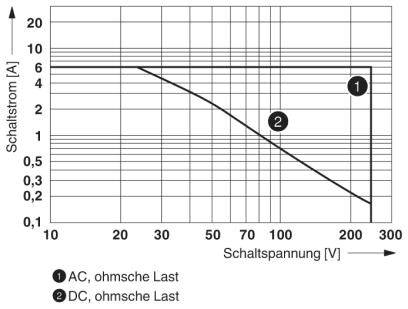

Diagram över kopplingsström i förhållande till kopplingsspänning; visar minskning av kopplingsströmmen med stigande spänning. 1: AC, 2: DC. Axlar: Kopplingsström [A] och Kopplningsspänning [V].

'Kopplingsschema för en elektrisk reläkrets med flera kontakter och förbindelser. Övre kontakter: 42, 32, 22, 12; undre kontakter: 41, 31, 21, 11. En LED och en diod är anslutna.'

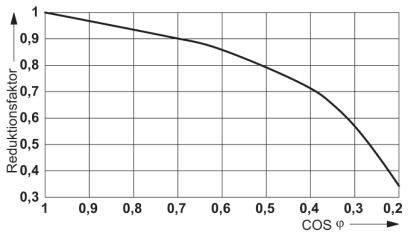

Grafen visar reduktionsfaktorn beroende på COS φ. Reduktionsfaktorn sjunker linjärt från 1 till 0,3 när COS φ minskar från 1 till 0,2.

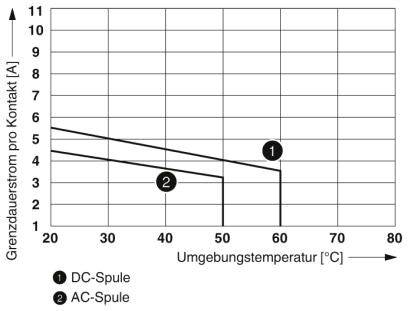

Grafik visar gränshålltidsström per kontakt i ampere mot omgivningstemperatur i grader Celsius. Två linjer för DC-spole och AC-spole. Linjen för DC-spolen löper ovanför AC-spolen.

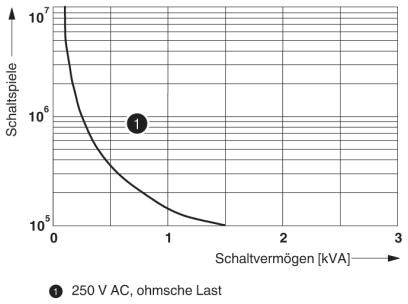

Diagrammet visar en kurva för switchcykler mot switchförmåga i kVA vid 250 V AC med ohmsk last.

1/8

Liknande avbildning

Typ av produkt

Relämodul

Kontakttyp

4 switch

Nominell spänning

125 V/DC

Växelspänning (max.)

250 V DC/AC

Växelström (max)

6 A

Datablad (PDF)

Snabb leverans fre. 2 okt.

3 Styck

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (127,20 kr / stycken)

127,20 kr

exkl. moms

Endast 3 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Brytspänning max. 250 V AC/DC
Brytspänning minimum: 5 V (vid 24 mA)
Brytström minimum: 5 mA (vid 24 V)
Inkopplingsström maximalt 16 A (20 ms, slutare)
Frånslagseffekt (resistiv last) max:
144 W (VID 24 V DC)
124 W (VID 48 V DC)
108 W (VID 60 V DC)
52 W (VID 110 V DC)
48 W (VID 220 V DC)
1500 VA (VID 250 V AC)
Brytförmåga:
2 A (VID 24 V, DC13)
0,22 A (VID 120 V, DC13)
0,11 A (VID 250 V, DC13)
1,5 A (VID 24 V, AC15)
1,5 A (VID 120 V, AC15)
1 A (VID 240 V, AC15)
Montering: valfri position
Monteringsanvisning: Kan staplas utan avstånd
Avisoleringslängd 8 mm
Ledararea styv: 0,5 mm²... 4 mm²
Ledararea flexibel: 0,5 m²... 4 mm²
Ledararea AWG: 20... 10 (styv)
Isolationsmärkspänning 250 V AC
Märkstötspänning 2,5 kV
Isolering: Basisolering
Överspänningskategori II

Typ av produkt: Relämodul

Typ: RIF-2-RSC-LDP-125DC/4X21

Anslutning: Skruv

Svarstid: 13 ms

Falltid: 14 ms

Kontakttyp: 4 switch

Kontaktmaterial: AgNi

Nominell spänning: 125 V/DC

Växelspänning (max.): 250 V DC/AC

Växelström (max): 6 A

Mekanisk livslängd: 2 x 10⁷ omslagscykler

funktioner: med LED
med frilöpande diod

: IP20

Max. temperatur: +60 °C

Min. temperatur: -40 °C

Längd: 75 mm

Bredd: 27 mm

Höjd: 89 mm

Mått.: (L x B x H) 75 x 27 x 89 mm

Innehåll: 1 st

Dokument & nedladdningar

Datablad

Datablad 2140998 Phoenix Contact RIF-2-RSC-LDP-125DC/4X21 Relämodul Nominell spänning: 125 V/DC Växelström (max): 6 A 4 switch 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2140998 Phoenix Contact RIF-2-RSC-LDP-125DC/4X21 Relämodul Nominell spänning: 125 V/DC Växelström (max): 6 A 4 switch 1 st

Beskrivning

Förmonterad relämodul med skruvanslutning, bestående av: Reläsockel, effektkontaktrelä och hållarbygel. Kontaktutförande 4 växlare. Ingångsspänning: 125 V DC

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
