Phoenix Contact RIF-2-RPT-LDP-24DC/4X21/EX Relämodul Nominell spänning: 24 V/DC Växelström (max): 6 A 4 switch 1 st

Elektronisk komponent med grått hölje och orange spak, avsedd för elektriska anslutningar eller styrsystem.

Liknande avbildning

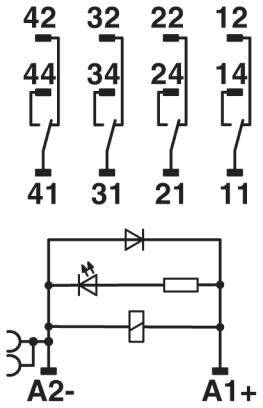

Principschema för ett relä med spoleanslutningar A1+ och A2- och fyra omkopplarkontakter märkta från 11 till 44. Inklusive dioder och LED-element.

Diagrammet visar switchningshändelser mot switchningsförmåga för '250 V AC, ohmsk last'. Kurvan sjunker exponentiellt från 10¹⁰ till 0 vid 3 kVA.

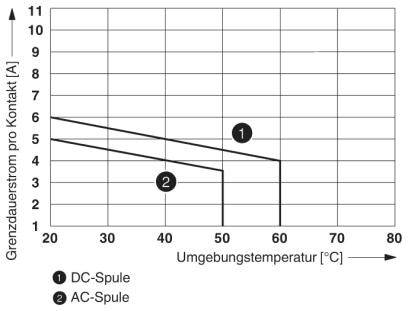

Diagrammet visar gränshålltid per kontakt beroende på omgivningstemperaturen för DC-spole och AC-spole; båda minskar med stigande temperatur.

Diagrammet visar en kurva mellan reduktionsfaktor (Y-axeln) och COS φ (X-axeln), som sjunker från 1 vid COS φ = 0 till 0,3 vid COS φ = 0,2.

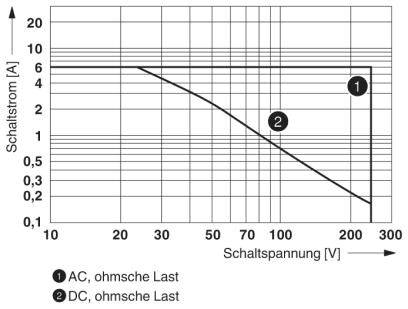

Diagrammet visar switch-spänning (0-300V) mot switch-ström (0-16A) för AC- och DC-laster. Linjen visar minskande ström med stigande spänning.

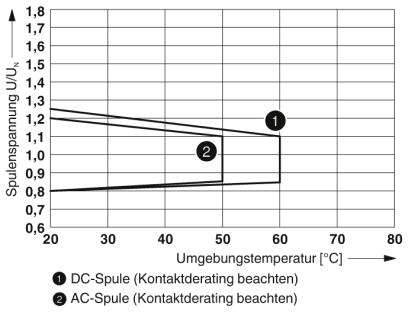

Diagrammet visar beroendet av spänningen (U/Uₙ) i förhållande till omgivningstemperaturen (°C) för likströmslindan och växelströmslindan.

1/7

Liknande avbildning

Typ av produkt

Relämodul

Kontakttyp

4 switch

Nominell spänning

24 V/DC

Växelspänning (max.)

250 V DC/AC

Växelström (max)

6 A

Datablad (PDF)

Leverans tor. 8 okt.

38 Styck

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (472,00 kr / stycken)

472,00 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Effektförlust vid nominellt förhållande 1,01 W.
Brytspänning max. 250 V AC/DC
Brytspänning minimum: 5 V (vid 24 mA)
Brytström minimum: 5 mA (vid 24 V)
Inkopplingsström maximalt 16 A (20 ms, slutare)
Frånslagseffekt (resistiv last) max:
144 W (VID 24 V DC)
124 W (VID 48 V DC)
108 W (VID 60 V DC)
52 W (VID 110 V DC)
48 W (VID 220 V DC)
1500 VA (VID 250 V AC)
Brytförmåga:
2 A (VID 24 V, DC13)
0,22 A (VID 120 V, DC13)
0,11 A (VID 250 V, DC13)
1,5 A (VID 24 V, AC15)
1,5 A (VID 120 V, AC15)
1 A (VID 240 V, AC15)
Montering: valfri position
Monteringsanvisning: Kan staplas utan avstånd
Avisoleringslängd 8 mm
Ledararea styv: 0,14 mm²... 1,5 mm²
Ledararea flexibel: 0,14 m²... 1,5 mm²
Ledararea AWG: 26... 16 (styv)
Isolationsmärkspänning 250 V AC
Märkstötspänning 2,5 kV
Isolering: Basisolering
Överspänningskategori: III

Typ av produkt: Relämodul

Typ: RIF-2-RPT-LDP-24DC/4X21/EX

Anslutning: Push-In-klämma

Svarstid: 13 ms

Falltid: 14 ms

Kontakttyp: 4 switch

Kontaktmaterial: AgNi

Nominell spänning: 24 V/DC

Växelspänning (max.): 250 V DC/AC

Växelström (max): 6 A

Mekanisk livslängd: 2 x 10⁷ omslagscykler

funktioner: med LED

: IP20

Max. temperatur: +60 °C

Min. temperatur: -40 °C

Längd: 75 mm

Bredd: 31 mm

Höjd: 96 mm

Mått.: (L x B x H) 75 x 31 x 96 mm

Innehåll: 1 st

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 2225775 Phoenix Contact RIF-2-RPT-LDP-24DC/4X21/EX Relämodul Nominell spänning: 24 V/DC Växelström (max): 6 A 4 switch 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2225775 Phoenix Contact RIF-2-RPT-LDP-24DC/4X21/EX Relämodul Nominell spänning: 24 V/DC Växelström (max): 6 A 4 switch 1 st

Beskrivning

Förmonterad relämodul består av: Reläsockel, funktionsuttagsmodul, effektkontaktrelä och hållarbygel, godkänd enligt ATEX/IECEx (zon 2) och ex-Zone klass i, Div. 2, Push-in-anslutning, 4 växlare, ingångsspänning: 24 V DC

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
