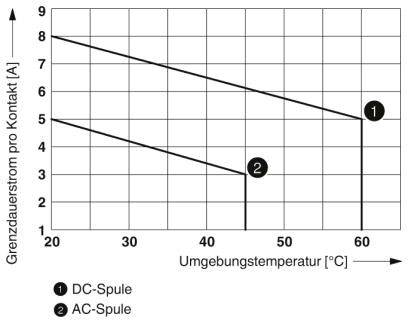

![Diagrammet visar gränsvärde för kontinuerlig ström per kontakt [A] mot omgivningstemperatur [°C] för likströms- och växelströmsspolar. Växelströmsspolen har ett lägre gränsvärde.](https://asset.conrad.com/media10/isa/160267/c1/-/sv/002141002TI01/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)

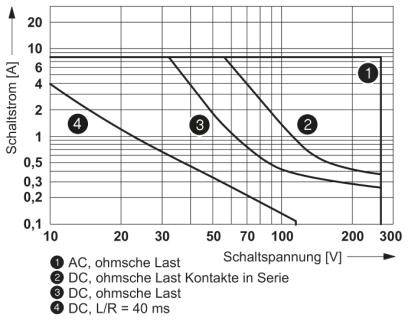

![Diagram visar switchström [A] mot switchspänning [V] för olika lasttyper: 1) AC med ohmsk last, 2) DC med last i serie, 3) DC med ohmsk last, 4) DC, L/R = 40 ms.](https://asset.conrad.com/media10/isa/160267/c1/-/sv/002141002TI05/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/8
Liknande avbildning
Phoenix Contact RIF-1-RPT-LDP-24DC/2X21MS Relämodul Nominell spänning: 24 V/DC 2 switch 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Relämodul
Kontakttyp
2 switch
Nominell spänning
24 V/DC
Växelspänning (max.)
250 V DC/AC
Typ
RIF-1-RPT-LDP-24DC/2X21MS
Datablad (PDF)
8 Styck
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
183,20 kr
3
5% = 9,09 kr
174,11 kr
5
7% = 12,71 kr
170,49 kr
10
8% = 15,15 kr
168,05 kr
25
10% = 17,86 kr
165,34 kr
50
11% = 20,90 kr
162,30 kr
Mängdrabatter varierar beroende på säljaren
Du sparar 0,00 kr
Antal
Toal (183,20 kr / stycken)
183,20 kr
exkl. moms
Endast 8 Styck kvar på lager
Tekniska specifikationer
- Effektförlust vid nominellt förhållande 0,43 W.
- Brytspänning max. 250 V AC/DC
- Brytspänning minimum: 12 V (vid 10 mA)
- Brytström minimum: 10 mA (vid 12 V)
- Inkopplingsström maximalt 12 A (20 ms, slutare)
- Frånslagseffekt (resistiv last) max:
- 192 W (VID 24 V DC)
- 62 W (VID 48 V DC)
- 42 W (VID 60 V DC)
- 55 W (VID 110 V DC)
- 66 W (VID 220 V DC)
- 2000 VA (VID 250 V AC)
- Brytförmåga:
- 1 A (VID 24 V, DC13)
- 1,5 A (VID 230 V, AC15)
- Montering: valfri position
- Monteringsanvisning: Kan staplas utan avstånd
- Avisoleringslängd 8 mm
- Ledararea styv: 0,14 mm²... 1,5 mm²
- Ledararea flexibel: 0,14 m²... 1,5 mm²
- Ledararea AWG: 26... 16 (styv)
- Isolationsmärkspänning 250 V AC
- Märkstötspänning 6 kV
- Isolering: Säker separering
- Överspänningskategori: III
- Typ av produkt
Relämodul
- Typ
RIF-1-RPT-LDP-24DC/2X21MS
- Anslutning
Push-In-klämma
- Svarstid
9 ms
- Falltid
10 ms
- Kontakttyp
2 switch
- Kontaktmaterial
AgNi
- Nominell spänning
24 V/DC
- Växelspänning (max.)
250 V DC/AC
- Mekanisk livslängd
5x 10 6 omslagscykler
- funktioner
med LED
med frilöpande diod
IP20
- Max. temperatur
+60 °C
- Min. temperatur
-40 °C
- Längd
75 mm
- Bredd
16 mm
- Höjd
93 mm
- Mått.
(L x B x H) 75 x 16 x 93 mm
- Innehåll
1 st
0.018 A
16
96 mm
75 mm
FALSE
Polarized
Mono stable
FALSE
Single contact
TRUE
Other
19.2-30 V
Untreated
IP20
TRUE
DC
0
0
2
Other
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 2141002 Phoenix Contact RIF-1-RPT-LDP-24DC/2X21MS Relämodul Nominell spänning: 24 V/DC 2 switch 1 st
Datablad 2141002 Phoenix Contact RIF-1-RPT-LDP-24DC/2X21MS Relämodul Nominell spänning: 24 V/DC 2 switch 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2141002 Phoenix Contact RIF-1-RPT-LDP-24DC/2X21MS Relämodul Nominell spänning: 24 V/DC 2 switch 1 st
Beskrivning
Förmonterad relämodul med push-in-anslutning, bestående av: Reläsockel, inläsningsbygel och effektkontaktrelä med testknapp, integrerad status-LED och frihjulsdiod. Kontaktutförande: 2 växlare. Ingångsspänning: 24 V DC
