Elektromekanik Reläer Printrelän, kontaktrelän

Phoenix Contact REL-PR3-230AC/3X1 Relä 230 V/AC 16 A 3 NO 1 st Piece

EAN:
Fabrikatsnr.
Artikelnr.:

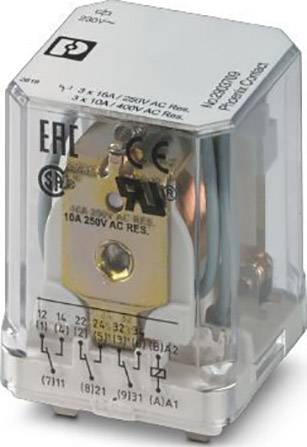

Ett reläer med ett genomskinligt hölje som visar elektriska komponenter och anslutningar. Hölje märkt med CE-märkning.
Liknande avbildning
Ett reläer med ett genomskinligt hölje som visar elektriska komponenter och anslutningar. Hölje märkt med CE-märkning.

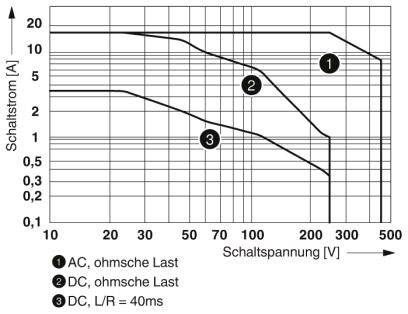

Diagram som visar switchars urkopplingsegenskaper: x-axel 'Switchspänning [V]', y-axel 'Switchström [A]'. Tre kurvor för olika lasttyper.

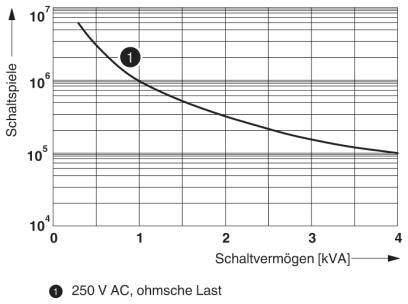

Diagrammet visar förhållandet mellan kopplingsförmåga (kVA) och antal omkopplingar. Vid 1 kVA är det ungefär 10^5 omkopplingar.

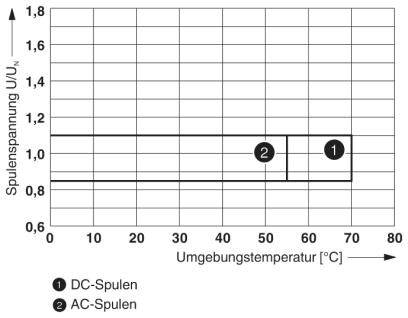

Diagrammet visar förhållandet mellan spolspänning (U/UN) och omgivningstemperatur (°C) för likströms- (1) och växelströmsspolar (2).
Diagram visar en fallande graf; X-axel: 'COS φ' (värden 0 till 0,2), Y-axel: 'Reduktionsfaktor' (värden 0,3 till 1).

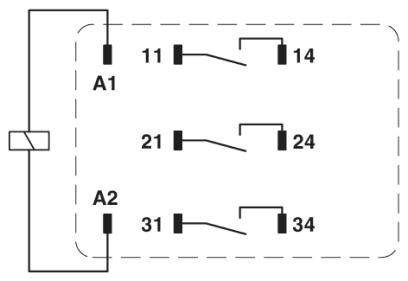

Kontaktor-kopplingsschema med tre slutarkontakter: 11-14, 21-24, 31-34. Förbindelser visas genom heldragna linjer.
1/6
Liknande avbildning
Förpackningstyp
Piece
Typ av produkt
Relä
Nominell spänning spole
230 V/AC
Kontakttyp
3 NO
Växelspänning (max.)
440 V/AC
Datablad (PDF)
European union
Phoenix Contact
Leverans fre. 9 okt.

61 Styck

Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
199,20 kr
3
5% = 9,88 kr
189,32 kr
5
7% = 13,82 kr
185,38 kr
10
8% = 16,47 kr
182,73 kr
25
10% = 19,42 kr
179,78 kr
50
11% = 22,73 kr
176,47 kr
Mängdrabatter varierar beroende på säljaren
Du sparar 0,00 kr

Antal

Toal (199,20 kr / stycken)
199,20 kr
exkl. moms
30 dagars öppet köp
Rapportera juridiska problem
  • Tekniska specifikationer
  • Varianter
  • Dokument & nedladdningar
  • Beskrivning
  • Köps ofta tillsammans

Tekniska specifikationer

  • Kapslingsklass RT i
  • Typisk ingångsström vid UN 12 mA
  • Brytspänning minimum: 10 V (vid 24 mA)
  • Brytström minimum: 10 mA (vid 24 V)
  • Kopplingsström maximalt 50 A (20 ms. Slutare)
  • Frånslagseffekt (resistiv last) max:
  • 384 W (VID 24 V DC)
  • 600 W (VID 60 V DC)
  • 660 W (VID 110 V DC)
  • 183 W (VID 220 V DC)
  • Märkstötspänning 4 kV
  • Isolering: Basisolering
  • Föroreningsgrad: 3.
  • Överspänningskategori: III
Förpackningstyp

Piece

Typ av produkt

Relä

Typ

REL-PR3-230AC/3X1

Nominell spänning spole

230 V/AC

Kontakttyp

3 NO

Kontaktmaterial

AgNi

Växelspänning (max.)

440 V/AC

Växelström (max)

16 A

Max. bryteffekt

660 W

Anslutning

Stiftanslutning

Isolationsspänning

250 V/AC

Svarstid

5 ms

Mekanisk livslängd

10 7 brytcykler

funktioner

jackbar

Min. temperatur

-40 °C

Max. temperatur

+55 °C

Bredd

38.6 mm

Höjd

36.1 mm

Djup

45.5 mm

Mått.

(B x H x D) 38.6 x 36.1 x 45.5 mm

Innehåll

1 st

RoHS-godkänd

Ja

UKCA

Ja

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Anslutning
Växelspänning (max.)
Växelström (max)
Kontakttyp
Nominell spänning spole

Phoenix Contact REL-IR2/LDP- 12DC/2X21 Relä 12 V/DC 12 A 2 switch 10 st
Phoenix Contact REL-IR2/LDP- 12DC/2X21 Relä 12 V/DC 12 A 2 switch 10 st

2225500


Stiftanslutning
250 V DC/AC
12 A
2 switch
12 V/DC
Phoenix Contact REL-IR2/LDP- 24DC/2X21 Relä 24 V/DC 12 A 2 switch 10 st Piece
Phoenix Contact REL-IR2/LDP- 24DC/2X21 Relä 24 V/DC 12 A 2 switch 10 st Piece

2225501


Stiftanslutning
250 V DC/AC
12 A
2 switch
24 V/DC
Phoenix Contact REL-IR2/LDP- 48DC/2X21 Relä 48 V/DC 12 A 2 switch 10 st
Phoenix Contact REL-IR2/LDP- 48DC/2X21 Relä 48 V/DC 12 A 2 switch 10 st

2225502


Stiftanslutning
250 V DC/AC
12 A
2 switch
48 V/DC
Phoenix Contact REL-IR2/LDP- 60DC/2X21 Relä 60 V/DC 12 A 2 switch 10 st Piece
Phoenix Contact REL-IR2/LDP- 60DC/2X21 Relä 60 V/DC 12 A 2 switch 10 st Piece

2225503


Stiftanslutning
250 V DC/AC
12 A
2 switch
60 V/DC
Phoenix Contact REL-IR2/LDP-110DC/2X21 Relä 110 V/DC 12 A 2 switch 10 st Piece
Phoenix Contact REL-IR2/LDP-110DC/2X21 Relä 110 V/DC 12 A 2 switch 10 st Piece

2225504


Stiftanslutning
250 V DC/AC
12 A
2 switch
110 V/DC
Phoenix Contact REL-IR2/LDP-125DC/2X21 Relä 125 V/DC 12 A 2 switch 10 st Piece
Phoenix Contact REL-IR2/LDP-125DC/2X21 Relä 125 V/DC 12 A 2 switch 10 st Piece

2225505


Stiftanslutning
250 V DC/AC
12 A
2 switch
125 V/DC
Phoenix Contact REL-IR2/L- 24AC/2X21 Relä 24 V/AC 12 A 2 switch 10 st Piece
Phoenix Contact REL-IR2/L- 24AC/2X21 Relä 24 V/AC 12 A 2 switch 10 st Piece

2225507


Stiftanslutning
250 V DC/AC
12 A
2 switch
24 V/AC
Phoenix Contact REL-IR2/L-120AC/2X21 Relä 120 V/AC 12 A 2 switch 10 st Piece
Phoenix Contact REL-IR2/L-120AC/2X21 Relä 120 V/AC 12 A 2 switch 10 st Piece

2225508


Stiftanslutning
250 V DC/AC
12 A
2 switch
120 V/AC
Phoenix Contact REL-IR2/L-230AC/2X21 Relä 230 V/AC 12 A 2 switch 10 st Piece
Phoenix Contact REL-IR2/L-230AC/2X21 Relä 230 V/AC 12 A 2 switch 10 st Piece

2225509


Stiftanslutning
250 V DC/AC
12 A
2 switch
230 V/AC
Phoenix Contact REL-IR4/LDP- 12DC/4X21AU Relä 12 V/DC 50 mA 4 switch 10 st Piece
Phoenix Contact REL-IR4/LDP- 12DC/4X21AU Relä 12 V/DC 50 mA 4 switch 10 st Piece

2225510


Stiftanslutning
30 V/AC
50 mA
4 switch
12 V/DC

Dokument & nedladdningar

Datablad

European union

Datablad 2225539 Phoenix Contact REL-PR3-230AC/3X1 Relä 230 V/AC 16 A 3 NO 1 st Piece

Datablad 2225539 Phoenix Contact REL-PR3-230AC/3X1 Relä 230 V/AC 16 A 3 NO 1 st Piece

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2225539 Phoenix Contact REL-PR3-230AC/3X1 Relä 230 V/AC 16 A 3 NO 1 st Piece

Beskrivning

Anslutningsbart högeffektsrelä med effektkontakter, 3 slutare, spolspänning 230 V AC

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Beskrivning

Anslutningsbart högeffektsrelä med effektkontakter, 3 slutare, spolspänning 230 V AC

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
