Elektromekanik Reläer Printrelän, kontaktrelän

Phoenix Contact REL-OR3/LDP-220DC/3X21 Relä 220 V/DC 10 A 3 switch 1 st Piece

EAN:
Fabrikatsnr.
Artikelnr.:

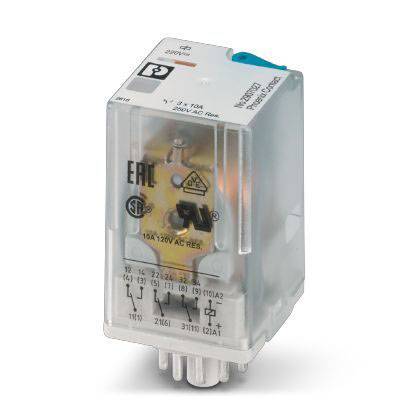

Ett transparent relä med synliga omkopplingskontakter och tekniska symboler. Lämplig för 10A/120V AC. EAC- och UL-certifierad.
Liknande avbildning
Ett transparent relä med synliga omkopplingskontakter och tekniska symboler. Lämplig för 10A/120V AC. EAC- och UL-certifierad.

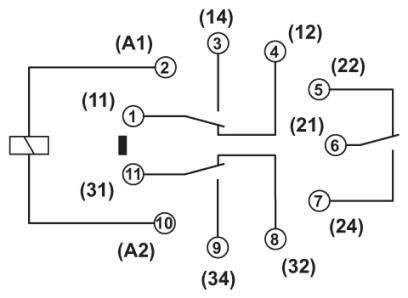

Elektriskt kopplingsschema-symbol med omkopplare och anslutningar, numrerade från (1) till (34), visar kopplingar och flödesriktning.

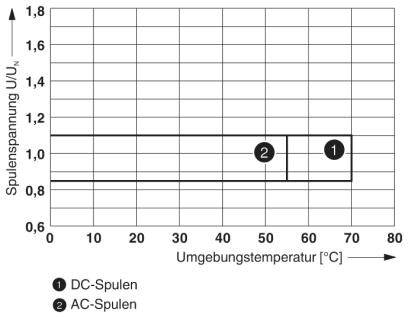

Diagram över spänning U/UN mot omgivningstemperatur i grader Celsius för likströms- (1) och växelströmsspolar (2). Växelströmsspolar stabila upp till 55°C, likströmsspolar upp till 70°C.
1/3
Liknande avbildning
Förpackningstyp
Piece
Typ av produkt
Relä
Nominell spänning spole
220 V/DC
Kontakttyp
3 switch
Växelspänning (max.)
250 V DC/AC
Datablad (PDF)
European union
Phoenix Contact
Leverans tor. 8 okt.

109 Styck

Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
191,20 kr
3
5% = 9,48 kr
181,72 kr
5
7% = 13,27 kr
177,93 kr
10
8% = 15,82 kr
175,38 kr
25
10% = 18,64 kr
172,56 kr
50
11% = 21,82 kr
169,38 kr
Mängdrabatter varierar beroende på säljaren
Du sparar 0,00 kr

Antal

Toal (191,20 kr / stycken)
191,20 kr
exkl. moms
30 dagars öppet köp
Rapportera juridiska problem
  • Höjdpunkter & detaljer
  • Tekniska specifikationer
  • Varianter
  • Dokument & nedladdningar
  • Beskrivning
  • Köps ofta tillsammans

Höjdpunkter & detaljer

Kretskortrelä

Viktig information!

Tekniska specifikationer

  • Kapslingsklass RT i
  • Typisk ingångsström vid UN 8 mA
  • Brytspänning minimum: 10 V (vid 24 mA)
  • Brytström minimum: 10 mA (vid 24 V)
  • Kopplingsström maximalt 30 A (20 ms. Slutare)
  • Frånslagseffekt (resistiv last) max:
  • 240 W (VID 24 V DC)
  • 108 W (VID 60 V DC)
  • 52 W (VID 110 V DC)
  • 48 W (VID 220 V DC)
  • Bryteffekt minimum: 0.24 W.
  • Märkstötspänning 4 kV
  • Isolering: Basisolering
  • Föroreningsgrad: 3.
  • Överspänningskategori: III
Förpackningstyp

Piece

Typ av produkt

Relä

Typ

REL-OR3/LDP-220DC/3X21

Nominell spänning spole

220 V/DC

Driftspänning (min.)

132 V/DC

Utlösningsspänning (max.)

176 V/DC

Kontakttyp

3 switch

Kontaktmaterial

AgNi

Växelspänning (max.)

250 V DC/AC

Växelström (max)

10 A

Max. bryteffekt

240 W

Anslutning

Stiftanslutning

Isolationsspänning

250 V/AC

Svarstid

18 ms

Falltid

7 ms

Mekanisk livslängd

1 x 10 7 omslagscykler

funktioner

jackbar

Min. temperatur

-40 °C

Max. temperatur

+70 °C

Bredd

35 mm

Höjd

35 mm

Djup

54.4 mm

Mått.

(B x H x D) 35 x 35 x 54.4 mm

Innehåll

1 st

RoHS-godkänd

Ja

UKCA

Ej tillämpligt

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Anslutning
Växelspänning (max.)
Växelström (max)
Kontakttyp
Nominell spänning spole

Phoenix Contact REL-IR2/LDP- 12DC/2X21 Relä 12 V/DC 12 A 2 switch 10 st
Phoenix Contact REL-IR2/LDP- 12DC/2X21 Relä 12 V/DC 12 A 2 switch 10 st

2225500


Stiftanslutning
250 V DC/AC
12 A
2 switch
12 V/DC
Phoenix Contact REL-IR2/LDP- 24DC/2X21 Relä 24 V/DC 12 A 2 switch 10 st Piece
Phoenix Contact REL-IR2/LDP- 24DC/2X21 Relä 24 V/DC 12 A 2 switch 10 st Piece

2225501


Stiftanslutning
250 V DC/AC
12 A
2 switch
24 V/DC
Phoenix Contact REL-IR2/LDP- 48DC/2X21 Relä 48 V/DC 12 A 2 switch 10 st
Phoenix Contact REL-IR2/LDP- 48DC/2X21 Relä 48 V/DC 12 A 2 switch 10 st

2225502


Stiftanslutning
250 V DC/AC
12 A
2 switch
48 V/DC
Phoenix Contact REL-IR2/LDP- 60DC/2X21 Relä 60 V/DC 12 A 2 switch 10 st Piece
Phoenix Contact REL-IR2/LDP- 60DC/2X21 Relä 60 V/DC 12 A 2 switch 10 st Piece

2225503


Stiftanslutning
250 V DC/AC
12 A
2 switch
60 V/DC
Phoenix Contact REL-IR2/LDP-110DC/2X21 Relä 110 V/DC 12 A 2 switch 10 st Piece
Phoenix Contact REL-IR2/LDP-110DC/2X21 Relä 110 V/DC 12 A 2 switch 10 st Piece

2225504


Stiftanslutning
250 V DC/AC
12 A
2 switch
110 V/DC
Phoenix Contact REL-IR2/LDP-125DC/2X21 Relä 125 V/DC 12 A 2 switch 10 st Piece
Phoenix Contact REL-IR2/LDP-125DC/2X21 Relä 125 V/DC 12 A 2 switch 10 st Piece

2225505


Stiftanslutning
250 V DC/AC
12 A
2 switch
125 V/DC
Phoenix Contact REL-IR2/L- 24AC/2X21 Relä 24 V/AC 12 A 2 switch 10 st Piece
Phoenix Contact REL-IR2/L- 24AC/2X21 Relä 24 V/AC 12 A 2 switch 10 st Piece

2225507


Stiftanslutning
250 V DC/AC
12 A
2 switch
24 V/AC
Phoenix Contact REL-IR2/L-120AC/2X21 Relä 120 V/AC 12 A 2 switch 10 st Piece
Phoenix Contact REL-IR2/L-120AC/2X21 Relä 120 V/AC 12 A 2 switch 10 st Piece

2225508


Stiftanslutning
250 V DC/AC
12 A
2 switch
120 V/AC
Phoenix Contact REL-IR2/L-230AC/2X21 Relä 230 V/AC 12 A 2 switch 10 st Piece
Phoenix Contact REL-IR2/L-230AC/2X21 Relä 230 V/AC 12 A 2 switch 10 st Piece

2225509


Stiftanslutning
250 V DC/AC
12 A
2 switch
230 V/AC
Phoenix Contact REL-IR4/LDP- 12DC/4X21AU Relä 12 V/DC 50 mA 4 switch 10 st Piece
Phoenix Contact REL-IR4/LDP- 12DC/4X21AU Relä 12 V/DC 50 mA 4 switch 10 st Piece

2225510


Stiftanslutning
30 V/AC
50 mA
4 switch
12 V/DC

Dokument & nedladdningar

Datablad

European union

Datablad 2225679 Phoenix Contact REL-OR3/LDP-220DC/3X21 Relä 220 V/DC 10 A 3 switch 1 st Piece

Datablad 2225679 Phoenix Contact REL-OR3/LDP-220DC/3X21 Relä 220 V/DC 10 A 3 switch 1 st Piece

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2225679 Phoenix Contact REL-OR3/LDP-220DC/3X21 Relä 220 V/DC 10 A 3 switch 1 st Piece

Beskrivning

Anslutningsbart oktalrelä med effektkontakter, 3 växlare, testknapp, mekanisk kopplingslägevisare, spolspänning: 220 V DC, Utlösningsspänning vid 23 °C utan förhetsfaktor ≥ 60 %... 80 % av märkspänning (≥ 132 VDC ... ≤ 176 V DC)

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Beskrivning

Anslutningsbart oktalrelä med effektkontakter, 3 växlare, testknapp, mekanisk kopplingslägevisare, spolspänning: 220 V DC, Utlösningsspänning vid 23 °C utan förhetsfaktor ≥ 60 %... 80 % av märkspänning (≥ 132 VDC ... ≤ 176 V DC)

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
