Phoenix Contact REL-OR3/LDP-12DC/3X21 Relä 12 V/DC 10 A 3 switch 50 st Piece

Ett genomskinligt elektriskt relä med olika tekniska symboler och märkningar på ytan, som visar modell- och spänningsspecifikationer.

Liknande avbildning

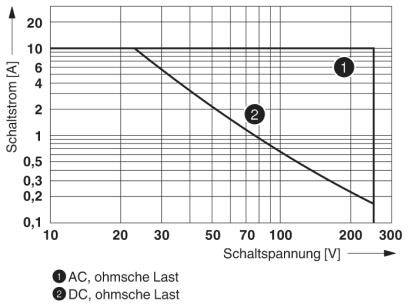

Diagram visar switchström (A) vs. switchspänning (V). Två kurvor: '1' för AC, '2' för DC-laster. Axlar märkta, 0-300 V, 0-20 A.

Grafik visar kurvan för reduktionsfaktorn (0,3 till 1) mot COS φ (0 till 1), minskande från 1 vid 0 till 0,3 vid 1, linjärt fallande.

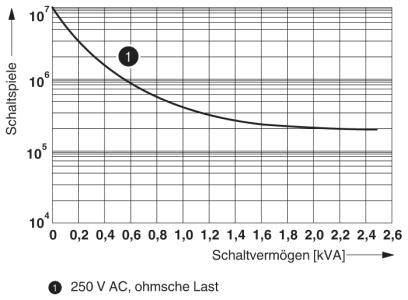

Diagrammet visar ett log-log-diagram över antalet switchningar mot switchförmåga i kVA, med en kurva för '250 V AC, ohmsk last'.

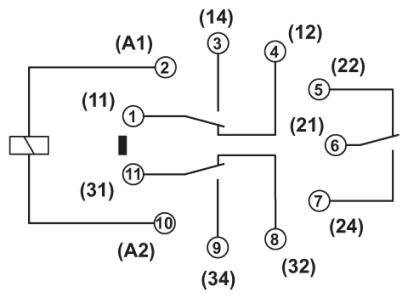

Kopplingsschema för ett elektromagnetiskt relä med kontakterna (11), (14) och (21). Visar anslutningar och kopplingstillstånd.

Diagram visar spolspänning (U/UN) mot omgivningstemperatur (°C). Kurva 1: DC-spolar stabila efter 65°C. Kurva 2: AC-spolar stabila upp till 60°C.

1/6

Liknande avbildning

Förpackningstyp

Piece

Typ av produkt

Relä

Nominell spänning spole

12 V/DC

Kontakttyp

3 switch

Växelspänning (max.)

250 V/DC

Datablad (PDF)

Leverans mån. 12 okt.

124 Set

Antal (Set)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal (förpackningsstorlek 50 st)

Set

Toal (150,24 kr / stycken)

7 512,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Kapslingsklass RT i
Typisk ingångsström vid UN 112 mA
Brytspänning minimum: 10 V (vid 24 mA)
Brytström minimum: 10 mA (vid 24 V)
Kopplingsström maximalt 30 A (20 ms. Slutare)
Frånslagseffekt (resistiv last) max:
240 W (VID 24 V DC)
108 W (VID 60 V DC)
52 W (VID 110 V DC)
48 W (VID 220 V DC)
Märkstötspänning 4 kV
Isolering: Basisolering
Föroreningsgrad: 3.
Överspänningskategori: III

Förpackningstyp: Piece

Typ av produkt: Relä

Typ: REL-OR3/LDP-12DC/3X21

Nominell spänning spole: 12 V/DC

Kontakttyp: 3 switch

Kontaktmaterial: AgNi

Växelspänning (max.): 250 V/DC

Växelström (max): 10 A

Max. bryteffekt: 240 W

Anslutning: Stiftanslutning

Isolationsspänning: 250 V/AC

Svarstid: 18 ms

Falltid: 20 ms

Mekanisk livslängd: 2 x 10⁷ omslagscykler

funktioner: med provknapp

Min. temperatur: -40 °C

Max. temperatur: +70 °C

Bredd: 35 mm

Höjd: 35 mm

Djup: 54.4 mm

Mått.: (B x H x D) 35 x 35 x 54.4 mm

Innehåll: 50 st

RoHS-godkänd: Ja

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2225762 Phoenix Contact REL-OR3/LDP-12DC/3X21 Relä 12 V/DC 10 A 3 switch 50 st Piece

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2225762 Phoenix Contact REL-OR3/LDP-12DC/3X21 Relä 12 V/DC 10 A 3 switch 50 st Piece

Beskrivning

Anslutningsfärdig oktalrelä med effektkontakter, 3 växlare, testknapp, frihjulsdiod, mekanisk kopplingslägevisare, polaritet A1+, A2-, ingångsspänning: 12 V DC

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
