Phoenix Contact REL-OR3/L-230AC/3X21 Relä 230 V/AC 10 A 3 switch 10 st

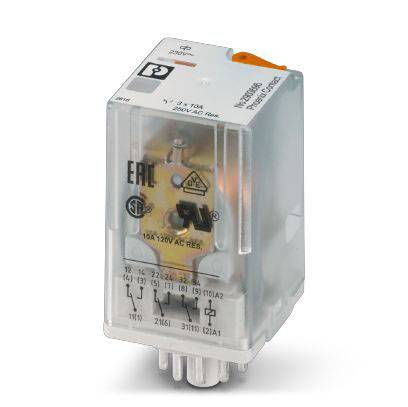

Ett reläer i ett transparent hölje med tekniska specifikationer tryckt på, lämpligt för 10 A/250 V AC-tillämpningar.

Liknande avbildning

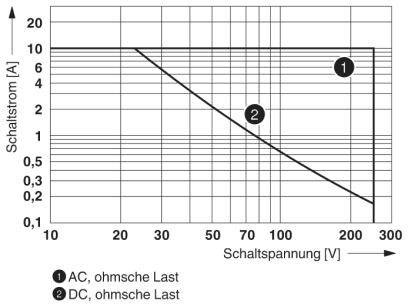

Diagram visar switchström [A] vs. switchspänning [V] med två lasttyper: 1. AC, ohmsk last; 2. DC, ohmsk last. Trend nedåtgående.

Diagrammet visar reduktionsfaktorns kurva från 1 till 0,3 beroende på COS φ från 1 till 0,2, fallande.

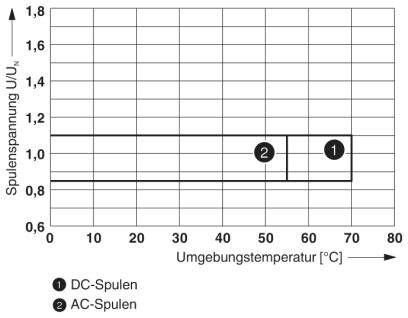

Diagrammet visar spolspänningen U/UN mot omgivningstemperatur (°C) för likströms- och växelströmsslingor med markerade områden vid 50-70°C.

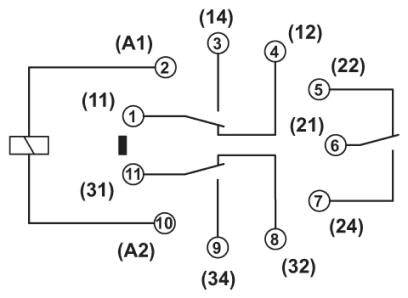

Elektrisk kopplingsschema: visar förbindelser mellan de numrerade punkterna (1-34) och omkopplare, symboliserade genom linjer och cirklar.

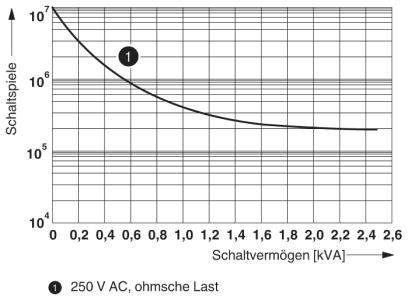

Diagrammet visar en kurva för switchcykler i förhållande till switchkapacitet vid 250 V AC ohmsk last. Axlar: Switchcykler (ovanför) och switchkapacitet i kVA (nedanför).

1/6

Liknande avbildning

Typ av produkt

Relä

Nominell spänning spole

230 V/AC

Kontakttyp

3 switch

Växelspänning (max.)

250 V/DC

Växelström (max)

10 A

Datablad (PDF)

Leverans fre. 9 okt.

180 Set

Antal (Set)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal (förpackningsstorlek 10 st)

Set

Toal (159,20 kr / stycken)

1 592,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Kretskortrelä

Viktig information!

Tekniska specifikationer

Kapslingsklass RT i
Typisk ingångsström vid UN 13 mA
Brytspänning minimum: 10 V (vid 24 mA)
Brytström minimum: 10 mA (vid 24 V)
Kopplingsström maximalt 30 A (20 ms. Slutare)
Frånslagseffekt (resistiv last) max:
240 W (VID 24 V DC)
108 W (VID 60 V DC)
52 W (VID 110 V DC)
48 W (VID 220 V DC)
Märkstötspänning 4 kV
Isolering: Basisolering
Föroreningsgrad: 3.
Överspänningskategori: III

Typ av produkt: Relä

Typ: REL-OR3/L-230AC/3X21

Nominell spänning spole: 230 V/AC

Kontakttyp: 3 switch

Kontaktmaterial: AgNi

Växelspänning (max.): 250 V/DC

Växelström (max): 10 A

Max. bryteffekt: 240 W

Anslutning: Stiftanslutning

Isolationsspänning: 250 V/AC

Svarstid: 5 ms

Mekanisk livslängd: 2 x 10⁷ omslagscykler

funktioner: med provknapp

Min. temperatur: -40 °C

Max. temperatur: +55 °C

Bredd: 35 mm

Höjd: 35 mm

Djup: 54.4 mm

Mått.: (B x H x D) 35 x 35 x 54.4 mm

Innehåll: 10 st

RoHS-godkänd: Ja

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 2225532 Phoenix Contact REL-OR3/L-230AC/3X21 Relä 230 V/AC 10 A 3 switch 10 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2225532 Phoenix Contact REL-OR3/L-230AC/3X21 Relä 230 V/AC 10 A 3 switch 10 st

Beskrivning

Anslutningsfärdig oktalrelä med effektkontakter, 3 växlare, kontrollknapp, mekanisk kopplingslägevisare, ingångsspänning 230 V AC

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
