Phoenix Contact REL-MR-BL-24DC/21HC/MS Relä 24 V/DC 16 A 1 switch 10 st

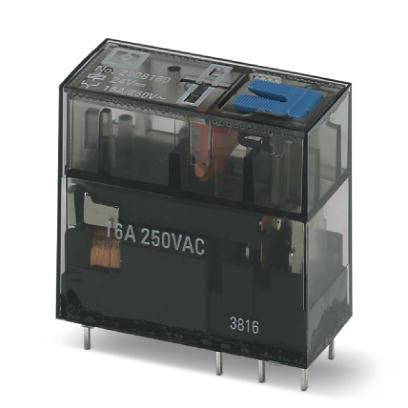

Ett svart reläer med flera anslutningar, märkt med '16A 250VAC', används för elektrisk styrning i kretsar.

Liknande avbildning

Diagrammet visar reduktionsfaktorn (0,3 till 1) på Y-axeln för COS φ (0 till 0,2) på X-axeln; den sjunker stadigt.

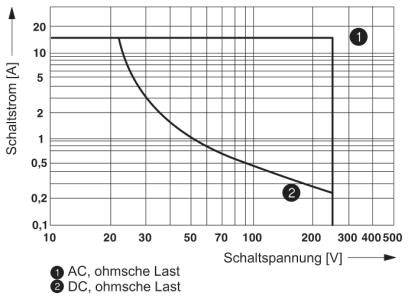

Diagrammet visar switchström mot switchspänning. Två kurvor: 1) Växelström, ohmsk last; 2) Likström, ohmsk last.

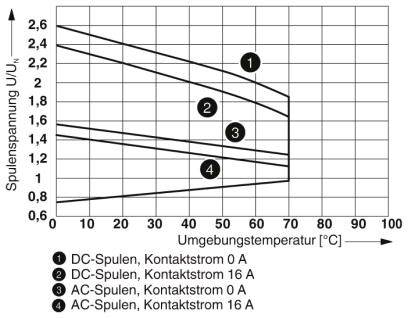

Diagram visar spolspänning (U/UN) vs. omgivningstemperatur (°C). Fyra kurvor: DC/AC-spolar med kontaktström 0 A och 16 A.

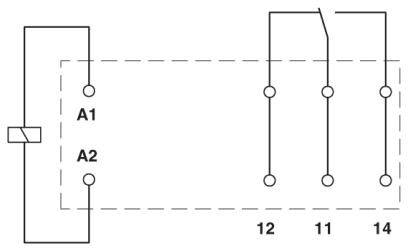

Principschema för en elektromagnet med anslutningarna A1, A2, 12, 11 och 14. Visar kabelanslutningar och omkopplarläggen.

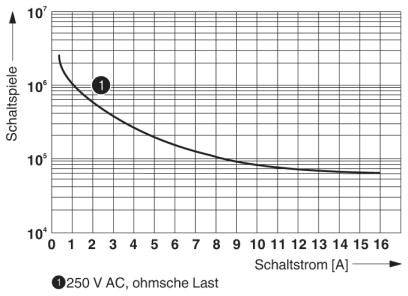

Diagrammet visar switchström [A] på x-axeln och antal switchcykler på y-axeln. Kurvan för 250 V AC, ohmsk last, löper nedåtgående.

1/6

Liknande avbildning

Typ av produkt

Relä

Nominell spänning spole

24 V/DC

Kontakttyp

1 switch

Växelspänning (max.)

250 V DC/AC

Växelström (max)

16 A

Datablad (PDF)

Leverans mån. 12 okt.

63 Set

Antal (Set)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal (förpackningsstorlek 10 st)

Set

Toal (52,00 kr / stycken)

520,00 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Kapslingsklass RT II.
Typisk ingångsström vid UN 17 mA
Brytspänning minimum: 12 V (vid 10 mA)
Brytström minimum: 10 mA (vid 12 V)
Inkopplingsström maximalt 32 A (20 ms)
Frånslagseffekt (resistiv last) max:
384 W (VID 24 V DC)
48 W (VID 60 V DC)
53 W (VID 110 V DC)
66 W (VID 220 V DC)
Föroreningsgrad: 2
Överspänningskategori: III

Typ av produkt: Relä

Typ: REL-MR-BL-24DC/21HC/MS

Nominell spänning spole: 24 V/DC

Kontakttyp: 1 switch

Kontaktmaterial: AgNi

Växelspänning (max.): 250 V DC/AC

Växelström (max): 16 A

Max. bryteffekt: 384 W

Anslutning: Lödning

Isolationsspänning: 250 V/AC

Svarstid: 9 ms

Falltid: 6 ms

Mekanisk livslängd: 5x 10⁶ omslagscykler

Min. temperatur: -40 °C

Max. temperatur: +70 °C

Bredd: 13 mm

Höjd: 29 mm

Djup: 25.5 mm

Mått.: (B x H x D) 13 x 29 x 25.5 mm

Innehåll: 10 st

RoHS-godkänd: Ja

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2225725 Phoenix Contact REL-MR-BL-24DC/21HC/MS Relä 24 V/DC 16 A 1 switch 10 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2225725 Phoenix Contact REL-MR-BL-24DC/21HC/MS Relä 24 V/DC 16 A 1 switch 10 st

Beskrivning

Anslutningsbart miniatyrrelä, med effektkontakt, 1 växlare, testknapp, mekanisk kopplingslägevisare, polaritet: Opolarit, ingångsspänning: 24 V DC

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
