Phoenix Contact REL-MR-BL-24DC/21-21/MS Relä 24 V/DC 8 A 2 switch 10 st Piece

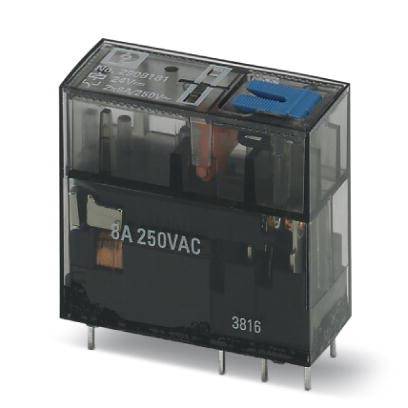

Ett reläer med transparent hölje, visar kontakter och spolsystem. Märkning: '8A 250VAC', representerar elektriska parametrar.

Liknande avbildning

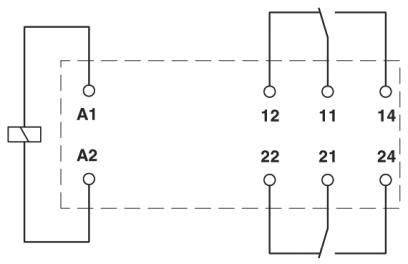

Kopplingsschema för kontaktor med spoleanslutningar A1, A2 och omkopplingskontakter 11, 12, 14, 21, 22, 24. Används för styrning av elektriska laster.

Diagrammet visar reduktionsfaktorn beroende på COS φ. Kurvan faller från 1 vid COS φ = 0 till ungefär 0,3 vid COS φ = 0,2.

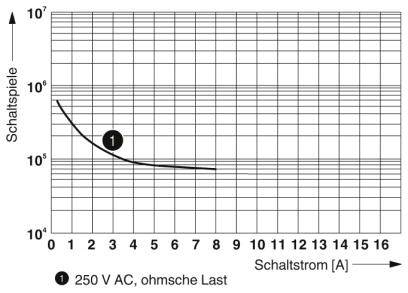

Diagrammet visar förhållandet mellan kopplingström (A) och kopplingssteg vid 250 V AC. Kurvan sjunker från vänster till höger.

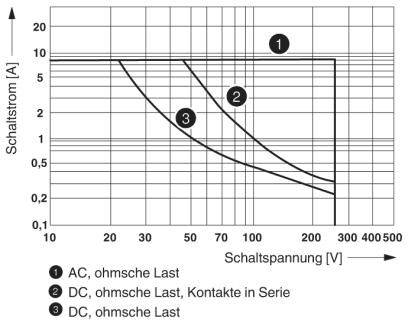

Diagram visar switchtabeller för AC och DC vid 10 A upp till 500 V. Kurva 1: AC, ohmsk last. Kurva 2: DC, kontakter i serie. Kurva 3: DC, ohmsk last.

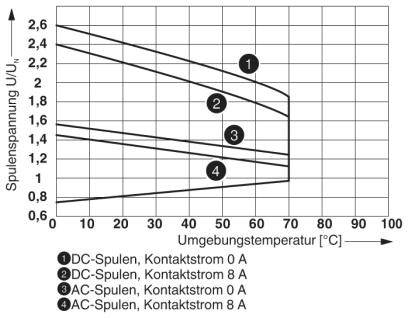

Diagram visar spänningen U/U<sub>N</sub> som funktion av omgivningstemperaturen för likströms- och växelströmslinor med olika kontaktströmmar.

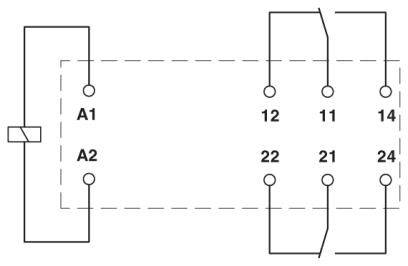

Kopplingschema för ett relä med spole på A1 och A2, samt omkopplarkontakter 11/12/14 och 21/22/24. Kopplingstillstånd visas.

1/7

Liknande avbildning

Förpackningstyp

Piece

Typ av produkt

Relä

Nominell spänning spole

24 V/DC

Kontakttyp

2 switch

Växelspänning (max.)

250 V DC/AC

Datablad (PDF)

Leverans mån. 12 okt.

1 Set

Antal (Set)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal (förpackningsstorlek 10 st)

Set

Toal (55,20 kr / stycken)

552,00 kr

exkl. moms

Endast 1 Set kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Kapslingsklass RT II.
Typisk ingångsström vid UN 17 mA
Brytspänning minimum: 12 V (vid 10 mA)
Brytström minimum: 10 mA (vid 12 V)
Inkopplingsström maximalt 16 A (20 ms)
Frånslagseffekt (resistiv last) max:
192 W (VID 24 V DC)
42 W (VID 60 V DC)
55 W (VID 110 V DC)
66 W (VID 220 V DC)
Föroreningsgrad: 2
Överspänningskategori: III

Förpackningstyp: Piece

Typ av produkt: Relä

Typ: REL-MR-BL-24DC/21-21/MS

Nominell spänning spole: 24 V/DC

Kontakttyp: 2 switch

Kontaktmaterial: AgNi

Växelspänning (max.): 250 V DC/AC

Växelström (max): 8 A

Max. bryteffekt: 192 W

Anslutning: Lödning

Isolationsspänning: 250 V/AC

Svarstid: 9 ms

Falltid: 6 ms

Mekanisk livslängd: 5x 10⁶ omslagscykler

funktioner: med provknapp

Min. temperatur: -40 °C

Max. temperatur: +70 °C

Bredd: 13 mm

Höjd: 29 mm

Djup: 25.5 mm

Mått.: (B x H x D) 13 x 29 x 25.5 mm

Innehåll: 10 st

RoHS-godkänd: Ja

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2225726 Phoenix Contact REL-MR-BL-24DC/21-21/MS Relä 24 V/DC 8 A 2 switch 10 st Piece

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2225726 Phoenix Contact REL-MR-BL-24DC/21-21/MS Relä 24 V/DC 8 A 2 switch 10 st Piece

Beskrivning

Anslutningsbart miniatyrrelä, med effektkontakt, 2 växlare, testknapp, mekanisk kopplingslägevisare, polaritet: Opolarit, ingångsspänning: 24 V DC

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
