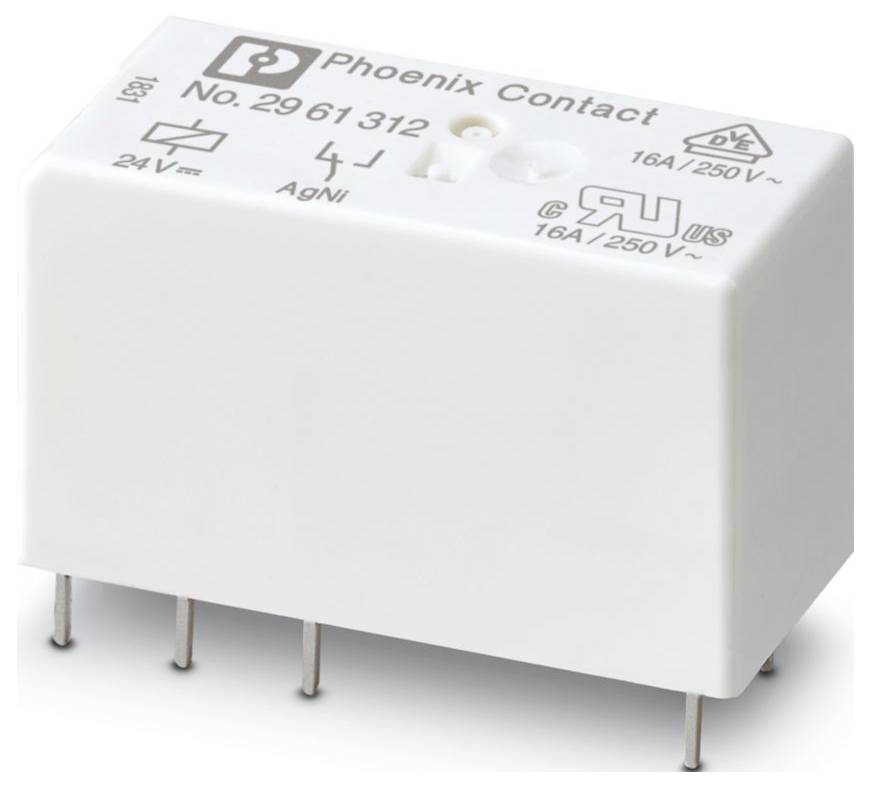

Phoenix Contact REL-MR- 24DC/21HC Miniatyrrelä Nominell spänning: 24 V/DC 1 switch Piece 10 st

'VISU+ SCADA Visualisering' mjukvarulåda med Phoenix Contact-logotypen. Omslaget visar gränssnittselement och bilder på industriell maskineri.

Liknande avbildning

Förpackningstyp

Piece

Typ av produkt

Miniatyrrelä

Kontakttyp

1 switch

Nominell spänning

24 V/DC

Växelspänning (max.)

250 V DC/AC

Datablad (PDF)

Leverans mån. 12 okt.

4140 Set

Antal (Set)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal (förpackningsstorlek 10 st)

Set

Toal (44,00 kr / stycken)

440,00 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Anslutning: Kontakt/lödanslutning
Bredd: 12,7 mm
Höjd: 29 mm
Djup: 15,7 mm
Färg: Vit (RAL 9010)
Miljöförhållanden
Kapslingsklass RT II.
Temperaturintervall (drift): -40 °C ... 85 °C
Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
Standarder/bestämmelser: IEC 60664;en 50178;en 61810-1
Isolationsegenskaper: Isoleringsegenskaper
Överspänningskategori: III
Föroreningsgrad: 3
Montering: valfri position
Identifiering: ISA-S71.04. G3 Harsh Group;en 60068-2-60
Maximal effektförlust vid nominellt förhållande 0,41 W.
Driftsätt 100 % ED
Ingångsspänningsområde: 15,6 V DC ... 57,6 VDC
Monteringsanvisning: Kan staplas utan avstånd (>70 °C ≥ 2,5 mm)
Mager gas: Mager gasest
Kopplingsspänning 250 V AC/DC
Inkopplingsström maximalt 50 A (20 ms)
Datavårdsstånd: Nivå för datavård
Datum för senaste underhåll: 15.01.2026
NOMINELL INGÅNGSSPÄNNING UN: 24 V DC
Typisk ingångsström vid UN 17 mA
Kontakttyp: 1 växlare.
Gränsström kontinuerligt 16 A.
Strömbrytare
Ingår i set 2903342 RIF-1-RPT-LDP-24DC/1X21
Livslängd mekanisk: 3x 107 omslagscykler
Provningsspänning (lindning/kontakt) 5 kV AC (50 Hz, 1 min., lindning/kontakt)
Organismer har påvisats hos patienten genom odling från purulent purulent material
Drivning: Monostabilt
Drivning (polarisering): Oltad
Tillslagstid standard: 7 ms
Frånslagstid typisk: 3 ms
Spolresistans 1440 Ω ±10 % (vid 20 °C)
Typ av kopplingskontakt: Enkelkontakt
Kontaktmaterial: Agni
Brytspänning minimum: 12 V (vid 10 mA)
Brytström minimum: 10 mA (vid 12 V)
Frånkopplingseffekt (resistiv last) max: 384 W (vid 24 V DC);58 W (vid 48 V DC);48 W (vid 60 V DC);50 W (vid 110 V DC);80 W (vid 220 V DC);4000 VA (vid 250 V AC)
Brytförmåga: 2 A (vid 24 V, DC13);0,2 A (vid 110 V, DC13);0,2 A (vid 250 V, DC13);6 A (vid 24 V, AC15);6 A (vid 120 V, AC15);6 A (vid 250 V, AC15)
Livslängd elektrisk: Se diagram
Motorlast enligt UL 508: 1/2 HP, 120 V AC (slutare);1 HP, 240 V AC (slutare);1/3 HP, 120 V AC (öppnare);3/4 HP, 240 V AC (öppnare);1/4 HP, 200 250 V AC

Förpackningstyp: Piece

Typ av produkt: Miniatyrrelä

Typ: REL-MR- 24DC/21HC

Anslutning: Stiftdon
Lödning

Svarstid: 7 ms

Falltid: 3 ms

Kontakttyp: 1 switch

Kontaktmaterial: AgNi

Nominell spänning: 24 V/DC

Växelspänning (max.): 250 V DC/AC

Max. bryteffekt: 4000 VA

Spoleffekt: 0.41 W

funktioner: jackbar

: Reläskyddstyp RT II

Max. temperatur: 85 °C

Min. temperatur: -40 °C

Längd: 15.7 mm

Bredd: 12.7 mm

Höjd: 29 mm

Mått.: (L x B x H) 15.7 x 12.7 x 29 mm

Innehåll: 10 st

Djup: 15.7 mm

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3580410 Phoenix Contact REL-MR- 24DC/21HC Miniatyrrelä Nominell spänning: 24 V/DC 1 switch Piece 10 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3580410 Phoenix Contact REL-MR- 24DC/21HC Miniatyrrelä Nominell spänning: 24 V/DC 1 switch Piece 10 st

Beskrivning

Anslutningsbart miniatyrrelä, med effektkontakt för hög kontinuerlig ström, 1 växlare, ingångsspänning 24 V DC

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
