Conrad
Start
Elektromekanik Reläer industrirelä

Phoenix Contact REL-MR- 24DC/21HC AU Miniatyrrelä Nominell spänning: 24 V/DC 1 switch 10 st

EAN:
Fabrikatsnr.
Artikelnr.:

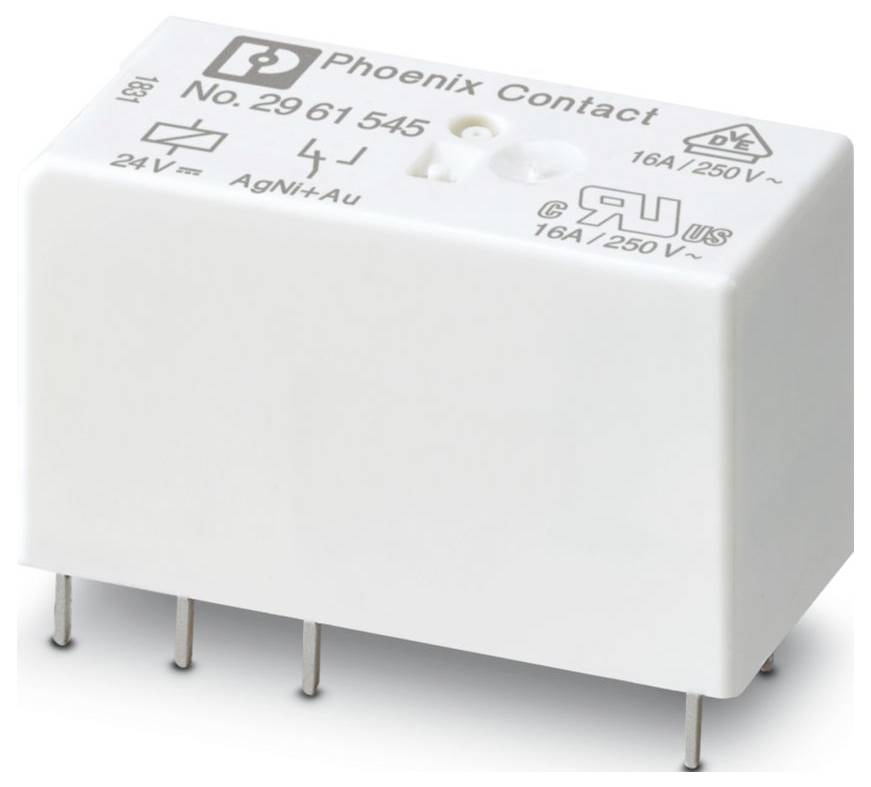

Phoenix Contact-relä, nr 2961545, 16A/250V AC, DC 24V. Kubformad med flera stift vid basen för elektroniska anslutningar.
Liknande avbildning
Phoenix Contact-relä, nr 2961545, 16A/250V AC, DC 24V. Kubformad med flera stift vid basen för elektroniska anslutningar.
Liknande avbildning
Typ av produkt
Miniatyrrelä
Kontakttyp
1 switch
Nominell spänning
24 V/DC
Växelspänning (max.)
250 V DC/AC
Typ
REL-MR- 24DC/21HC AU
Datablad (PDF)
Deutsch (Deutschland)
Phoenix Contact
Leverans tor. 8 okt.

266 Set

Antal (Set)
Du sparar
förpackningspris (exkl. moms)
1
-
520,00 kr
3
3% = 16,90 kr
503,10 kr
5
5% = 23,66 kr
496,34 kr
10
5% = 28,13 kr
491,87 kr
25
6% = 33,22 kr
486,78 kr
Mängdrabatter varierar beroende på säljaren
Du sparar 0,00 kr

Antal (förpackningsstorlek 10 st)

Toal (52,00 kr / stycken)
520,00 kr
exkl. moms
30 dagars öppet köp
Rapportera juridiska problem
  • Tekniska specifikationer
  • Varianter
  • Dokument & nedladdningar
  • Beskrivning
  • Köps ofta tillsammans

Tekniska specifikationer

  • Anslutning: Kontakt/lödanslutning
  • Bredd: 12,7 mm
  • Höjd: 29 mm
  • Djup: 15,7 mm
  • Färg: Vit (RAL 9010)
  • Miljöförhållanden
  • Temperaturintervall (drift): -40 °C ... 85 °C
  • Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
  • Standarder/bestämmelser: IEC 60664;en 50178;en 61810-1
  • Observera: Följande värden gäller för förstört guldskikt
  • Isolationsegenskaper: Isoleringsegenskaper
  • Överspänningskategori: III
  • Föroreningsgrad: 3
  • Montering: valfri position
  • Identifiering: ISA-S71.04. G3 Harsh Group;en 60068-2-60
  • Maximal effektförlust vid nominellt förhållande 0,41 W.
  • Driftsätt 100 % ED
  • Ingångsspänningsområde: 15,6 V DC ... 57,6 VDC
  • Monteringsanvisning: Kan staplas utan avstånd (>70 °C ≥ 2,5 mm)
  • Mager gas: Mager gasest
  • Kopplingsspänning 250 V AC/DC
  • Inkopplingsström maximalt 15 A (300 ms)
  • Datavårdsstånd: Nivå för datavård
  • Datum för senaste underhåll: 05.09.2025
  • NOMINELL INGÅNGSSPÄNNING UN: 24 V DC
  • Typisk ingångsström vid UN 17 mA
  • Kontakttyp: 1 växlare.
  • Gränsström kontinuerligt 16 A.
  • Strömbrytare
  • Livslängd mekanisk: 3x 107 omslagscykler
  • Provningsspänning (lindning/kontakt) 5 kV AC (50 Hz, 1 min., lindning/kontakt)
  • Organismer har påvisats hos patienten genom odling från purulent purulent material
  • Drivning: Monostabilt
  • Drivning (polarisering): Oltad
  • Tillslagstid standard: 7 ms
  • Frånslagstid typisk: 3 ms
  • Spolresistans 1440 Ω ±10 % (vid 20 °C)
  • Typ av kopplingskontakt: Enkelkontakt
  • Kontaktmaterial: Agni
  • Brytspänning minimum: 12 V (vid 10 mA)
  • Brytström minimum: 10 mA (vid 12 V)
  • Frånkopplingseffekt (resistiv last) max: 384 W (vid 24 V DC);58 W (vid 48 V DC);48 W (vid 60 V DC);50 W (vid 110 V DC);80 W (vid 220 V DC);4000 VA (vid 250 V AC)
  • Brytförmåga: 2 A (vid 24 V, DC13);0,2 A (vid 110 V, DC13);0,2 A (vid 250 V, DC13);2 A (vid 24 V, AC15);2 A (vid 120 V, AC15);2 A (vid 250 V, AC15)
  • Livslängd elektrisk: Se diagram
  • Strömbrytare: Vid förstört guldskikt: Växla: Vid förstört guldskikt
Typ av produkt

Miniatyrrelä

Typ

REL-MR- 24DC/21HC AU

Anslutning

Stiftdon

Lödning

Svarstid

7 ms

Falltid

3 ms

Kontakttyp

1 switch

Kontaktmaterial

AgNi hårdförgyllning

Nominell spänning

24 V/DC

Växelspänning (max.)

250 V DC/AC

Max. bryteffekt

4000 VA

Spoleffekt

0.41 W

funktioner

jackbar

Max. temperatur

85 °C

Min. temperatur

-40 °C

Längd

15.7 mm

Bredd

12.7 mm

Höjd

29 mm

Mått.

(L x B x H) 15.7 x 12.7 x 29 mm

Innehåll

10 st

Djup

15.7 mm

UKCA

Ja

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Växelspänning (max.)
Typ av produkt
Nominell spänning
Kontakttyp

Phoenix Contact REL-MR- 24DC/21HC AU Miniatyrrelä Nominell spänning: 24 V/DC 1 switch 10 st
Phoenix Contact REL-MR- 24DC/21HC AU Miniatyrrelä Nominell spänning: 24 V/DC 1 switch 10 st

3580348


Denna artikel
250 V DC/AC
Miniatyrrelä
24 V/DC
1 switch
Phoenix Contact REL-MR- 12DC/1ICT Miniatyrrelä Nominell spänning: 12 V/DC 1 NO 10 st
Phoenix Contact REL-MR- 12DC/1ICT Miniatyrrelä Nominell spänning: 12 V/DC 1 NO 10 st

3563339


250 V DC/AC
Miniatyrrelä
12 V/DC
1 NO
Phoenix Contact REL-MR- 48DC/21HC Miniatyrrelä Nominell spänning: 48 V/DC 1 switch 10 st
Phoenix Contact REL-MR- 48DC/21HC Miniatyrrelä Nominell spänning: 48 V/DC 1 switch 10 st

3579531


Miniatyrrelä
48 V/DC
1 switch
Phoenix Contact REL-MR- 48DC/21-21AU Miniatyrrelä Nominell spänning: 48 V/DC 2 switch 10 st
Phoenix Contact REL-MR- 48DC/21-21AU Miniatyrrelä Nominell spänning: 48 V/DC 2 switch 10 st

3579533


250 V DC/AC
Miniatyrrelä
48 V/DC
2 switch
Phoenix Contact REL-MR- 12DC/1IC Miniatyrrelä Nominell spänning: 12 V/DC 1 NO 10 st
Phoenix Contact REL-MR- 12DC/1IC Miniatyrrelä Nominell spänning: 12 V/DC 1 NO 10 st

3579708


250 V DC/AC
Miniatyrrelä
12 V/DC
1 NO
Phoenix Contact REL-MR- 12DC/21/MS Miniatyrrelä Nominell spänning: 12 V/DC 1 switch 10 st
Phoenix Contact REL-MR- 12DC/21/MS Miniatyrrelä Nominell spänning: 12 V/DC 1 switch 10 st

3580260


250 V DC/AC
Miniatyrrelä
12 V/DC
1 switch
Phoenix Contact REL-MR- 12DC/21AU/MS Miniatyrrelä Nominell spänning: 12 V/DC 1 switch Piece 10 st
Phoenix Contact REL-MR- 12DC/21AU/MS Miniatyrrelä Nominell spänning: 12 V/DC 1 switch Piece 10 st

3580280


250 V DC/AC
Miniatyrrelä
12 V/DC
1 switch
Phoenix Contact REL-MR- 24DC/21AU/MS Miniatyrrelä Nominell spänning: 24 V/DC 1 switch 10 st
Phoenix Contact REL-MR- 24DC/21AU/MS Miniatyrrelä Nominell spänning: 24 V/DC 1 switch 10 st

3580285


250 V/AC
Miniatyrrelä
24 V/DC
1 switch
Phoenix Contact REL-MR- 12DC/21HC AU Miniatyrrelä Nominell spänning: 12 V/DC 1 switch 10 st
Phoenix Contact REL-MR- 12DC/21HC AU Miniatyrrelä Nominell spänning: 12 V/DC 1 switch 10 st

3580347


250 V DC/AC
Miniatyrrelä
12 V/DC
1 switch
Phoenix Contact REL-MR- 24DC/21-21 Miniatyrrelä Nominell spänning: 24 V/DC 2 switch Piece 10 st
Phoenix Contact REL-MR- 24DC/21-21 Miniatyrrelä Nominell spänning: 24 V/DC 2 switch Piece 10 st

3580391


250 V DC/AC
Miniatyrrelä
24 V/DC
2 switch

Dokument & nedladdningar

Datablad

Deutsch (Deutschland)

Datablad 3580348 Phoenix Contact REL-MR- 24DC/21HC AU Miniatyrrelä Nominell spänning: 24 V/DC 1 switch 10 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3580348 Phoenix Contact REL-MR- 24DC/21HC AU Miniatyrrelä Nominell spänning: 24 V/DC 1 switch 10 st

Beskrivning

Anslutningsbart miniatyrrelä, med flerskiktig-guldkontakt för hög kontinuerlig ström, 1 växlare, ingångsspänning 24 V DC

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Beskrivning

Anslutningsbart miniatyrrelä, med flerskiktig-guldkontakt för hög kontinuerlig ström, 1 växlare, ingångsspänning 24 V DC

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
