Phoenix Contact REL-MR- 24DC/21-21 Miniatyrrelä Nominell spänning: 24 V/DC 2 switch Piece 10 st

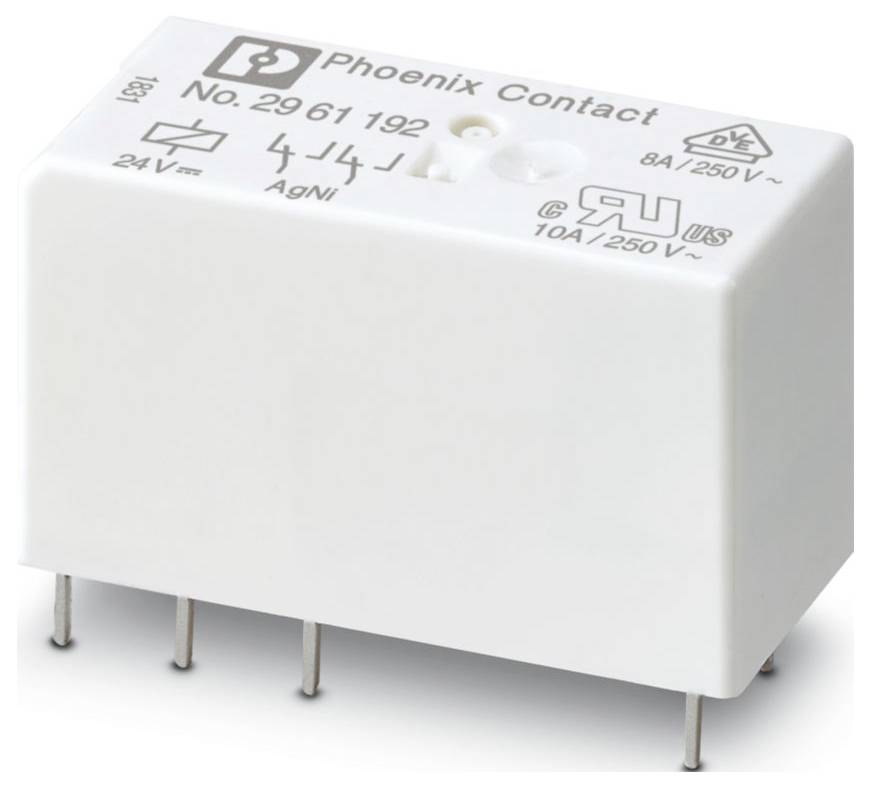

En vit Phoenix Contact-relä med ben vända nedåt, visar specifikationer 'Nr. 2961192', '8A/250V~', '24V=', 'AgNi'.

Liknande avbildning

Förpackningstyp

Piece

Typ av produkt

Miniatyrrelä

Kontakttyp

2 switch

Nominell spänning

24 V/DC

Växelspänning (max.)

250 V DC/AC

Datablad (PDF)

Leverans tis. 6 okt.

12 Set

Antal (Set)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal (förpackningsstorlek 10 st)

Set

Toal (36,72 kr / stycken)

367,20 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Anslutning: Kontakt/lödanslutning
Bredd: 12,7 mm
Höjd: 29 mm
Djup: 15,7 mm
Färg: Vit (RAL 9010)
Miljöförhållanden
Kapslingsklass RT III.
Temperaturintervall (drift): -40 °C ... 85 °C
Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
Standarder/bestämmelser: IEC 60664;en 50178;en 61810-1
Isolationsegenskaper: Isoleringsegenskaper
Överspänningskategori: III
Föroreningsgrad: 3
Montering: valfri position
Identifiering: ISA-S71.04. G3 Harsh Group;en 60068-2-60
Maximal effektförlust vid nominellt förhållande 0,41 W.
Driftsätt 100 % ED
Ingångsspänningsområde: 15,6 V DC ... 59,52 V/DC
Monteringsanvisning: Kan staplas utan avstånd (>70 °C ≥ 2,5 mm)
Mager gas: Mager gasest
Kopplingsspänning 250 V AC/DC
Inkopplingsström maximalt 25 A (20 ms)
Isolering: Basisolering
Datavårdsstånd: Nivå för datavård
Datum för senaste underhåll: 15.01.2026
NOMINELL INGÅNGSSPÄNNING UN: 24 V DC
Typisk ingångsström vid UN 17 mA
Kontaktutförande: 2 växlare
Gränsström kontinuerligt 8 A.
Strömbrytare
Ingår i ett set: 2903334 RIF-1-RPT-LDP-24DC/2X21
Livslängd mekanisk: 3x 107 omslagscykler
Provningsspänning (lindning/kontakt) 5 kV AC (50 Hz, 1 min.)
Organismer har påvisats hos patienten genom odling från purulent purulent material
Drivning: Monostabilt
Drivning (polarisering): Oltad
Tillslagstid standard: 7 ms
Frånslagstid typisk: 3 ms
Spolresistans 1440 Ω ±10 % (vid 20 °C)
Typ av kopplingskontakt: Enkelkontakt
Kontaktmaterial: Agni
Brytspänning minimum: 5 V (10 mA)
Brytström minimum: 10 mA (5 V)
Frånkopplingseffekt (resistiv last) max: 192 W (24 V DC) ;96 W (48 V DC);60 W (vid 60 V DC);44 W (vid 110 V DC);60 W (vid 220 V DC);2000 VA (250 V AC)
BRYTFÖRMÅGA 2 A (24 V (DC13));0,2 A (250 V (DC-13));3 A (24 V (AC15));3 A (120 V (AC15));3 A (250 V (AC15))
Livslängd elektrisk: Se diagram
Provningsspänning (kontakt/kontakt) 2,5 kV AC (50 Hz, 1 min.)
Provningsspänning (öppen kontakt) 1 kV (50 Hz, 1 min.)
Motorlast enligt UL 508: 1/4 HP, 120 V AC;1/2 HP, 240

Förpackningstyp: Piece

Typ av produkt: Miniatyrrelä

Typ: REL-MR- 24DC/21-21

Anslutning: Stiftdon
Lödning

Driftspänning (min.): 15.6 V/DC

Utlösningsspänning (max.): 59.52 V/DC

Svarstid: 7 ms

Falltid: 3 ms

Kontakttyp: 2 switch

Kontaktmaterial: AgNi

Nominell spänning: 24 V/DC

Växelspänning (max.): 250 V DC/AC

Max. bryteffekt: 2000 VA

Spoleffekt: 0.41 W

funktioner: jackbar

: RT III

Max. temperatur: 85 °C

Min. temperatur: -40 °C

Längd: 15.7 mm

Bredd: 12.7 mm

Höjd: 29 mm

Mått.: (L x B x H) 15.7 x 12.7 x 29 mm

Innehåll: 10 st

Djup: 15.7 mm

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3580391 Phoenix Contact REL-MR- 24DC/21-21 Miniatyrrelä Nominell spänning: 24 V/DC 2 switch Piece 10 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3580391 Phoenix Contact REL-MR- 24DC/21-21 Miniatyrrelä Nominell spänning: 24 V/DC 2 switch Piece 10 st

Beskrivning

Anslutningsbart miniatyrrelä, med effektkontakt, 2 växlare, ingångsspänning 24 V DC
