Phoenix Contact REL-IR4/LDP- 60DC/4X21 Relä 60 V/DC 6 A 4 switch 10 st

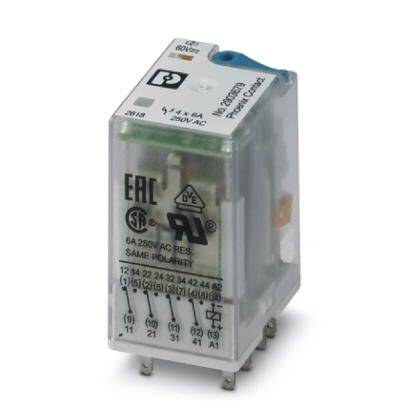

Miniatyrrelä i transparent hölje, märkt med olika elektriska specifikationer som '250V AC' och '6A'.

Liknande avbildning

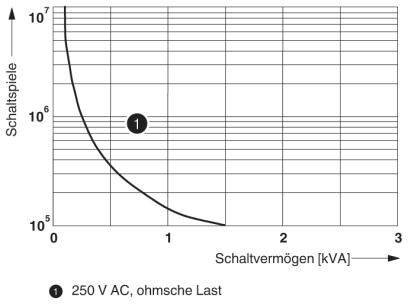

Diagram visar kurvan över switchcykler vid 250 V AC med ohmisk last. X-axel: Switchkapacitet (kVA), Y-axel: Antal switchningar.

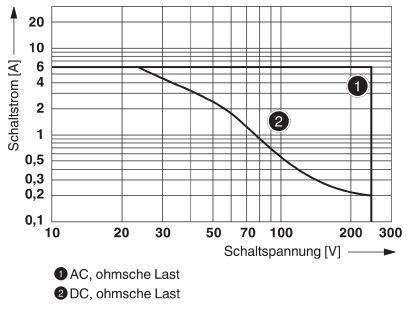

Kopplingsström [A] mot kopplingsspänning [V] diagram. Visar AC- och DC-lastkurvor, där AC sjunker från cirka 20V och DC från cirka 70V.

Diagrammet visar reduktionsfaktorn mot COS ϕ. Kurvan sjunker från 1 till 0,3 för COS ϕ-värden mellan -0,2 och 0,9.

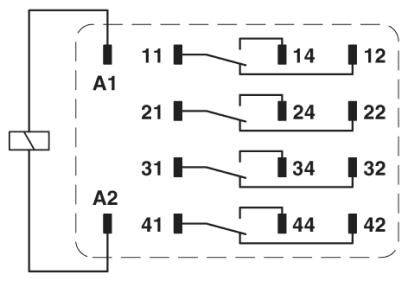

Kopplingsschema för ett relä: Förbindelser mellan ingångs- och utgångspunkter A1, A2 med kontakterna 11-14, 21-24, 31-34, 41-44.

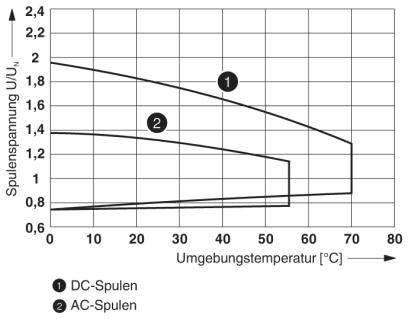

Diagrammet visar spänning för spolar jämfört med omgivningstemperatur. Två kurvor: 1 visar likströmsspolar, 2 visar växelströmsspolar. Likström förblir stabilare.

1/6

Liknande avbildning

Typ av produkt

Relä

Nominell spänning spole

60 V/DC

Kontakttyp

4 switch

Växelspänning (max.)

250 V DC/AC

Växelström (max)

6 A

Datablad (PDF)

Leverans mån. 12 okt.

15 Set

Antal (Set)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal (förpackningsstorlek 10 st)

Set

Toal (95,20 kr / stycken)

952,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Kapslingsklass RT i
Typisk ingångsström vid UN 18 mA
Brytspänning minimum: 5 V (vid 24 mA)
Brytström minimum: 5 mA (vid 24 V)
Kopplingsström maximalt 16 A (20 ms. Slutare)
Frånslagseffekt (resistiv last) max:
144 W (VID 24 V DC)
108 W (VID 60 V DC)
52 W (VID 110 V DC)
48 W (VID 220 V DC)
Bryteffekt minimum: 0.12 W.
Märkstötspänning 2.5 kV
Isolering: Basisolering
Föroreningsgrad: 2
Överspänningskategori II

Typ av produkt: Relä

Typ: REL-IR4/LDP- 60DC/4X21

Nominell spänning spole: 60 V/DC

Kontakttyp: 4 switch

Kontaktmaterial: AgNi

Växelspänning (max.): 250 V DC/AC

Växelström (max): 6 A

Max. bryteffekt: 144 W

Anslutning: Stiftanslutning

Isolationsspänning: 250 V/AC

Svarstid: 13 ms

Falltid: 14 ms

Mekanisk livslängd: 2 x 10⁷ omslagscykler

funktioner: med provknapp

Min. temperatur: -40 °C

Max. temperatur: +70 °C

Bredd: 21.2 mm

Höjd: 27.5 mm

Djup: 35.6 mm

Mått.: (B x H x D) 21.2 x 27.5 x 35.6 mm

Innehåll: 10 st

RoHS-godkänd: Ja

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2225519 Phoenix Contact REL-IR4/LDP- 60DC/4X21 Relä 60 V/DC 6 A 4 switch 10 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2225519 Phoenix Contact REL-IR4/LDP- 60DC/4X21 Relä 60 V/DC 6 A 4 switch 10 st

Beskrivning

Anslutningsfärdig industrirelä med effektkontakter, 4 växlare, testknapp, status-LED, frihjulsdiod, mekanisk kopplingslägevisare, polaritet A1+, A2-, spolspänning: 60 V DC

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
