Phoenix Contact REL-IR4/LDP-220DC/4X21AU Relä 220 V/DC 50 mA 4 switch 10 st

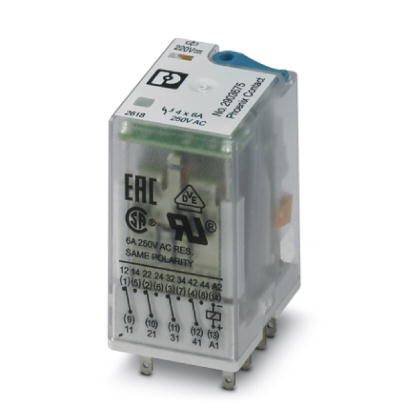

En transparent elektromagnetisk reläenhet med märkningar för spänning och strömstyrka. Synliga anslutningar på undersidan.

Liknande avbildning

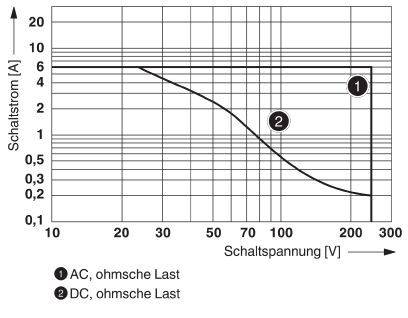

Diagrammet visar sambandet mellan kopplingsström (A) och kopplingsspänning (V) för 'AC, resistiv last' och 'DC, resistiv last'.

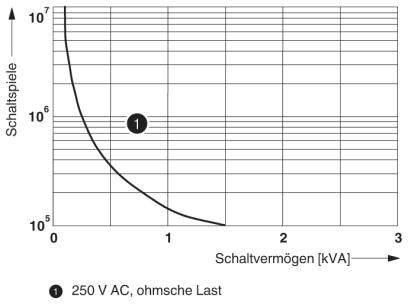

Diagrammet visar sambandet mellan kopplingsförmåga (kVA) och antal kopplingar för 250 V AC, ohmsk last. Antalet kopplingar minskar när kopplingsförmågan ökar.

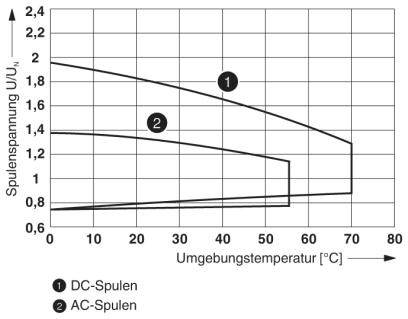

Diagrammet visar spolspänningen U/UN mot omgivningstemperaturen °C. Två kurvor: '1 DC-spolar', '2 AC-spolar'. Spänningen sjunker med stigande temperatur.

Kurvdiagram visar sambandet mellan reduktionsfaktor och COS φ. Avtagande från 1 vid COS φ = 1 till 0,3 vid COS φ = 0,2.

1/5

Liknande avbildning

Typ av produkt

Relä

Nominell spänning spole

220 V/DC

Kontakttyp

4 switch

Växelspänning (max.)

30 V/AC

Växelström (max)

50 mA

Datablad (PDF)

Leverans mån. 12 okt.

350 Set

Antal (Set)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal (förpackningsstorlek 10 st)

Set

Toal (151,20 kr / stycken)

1 512,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Kapslingsklass RT i
Typisk ingångsström vid UN 4 mA
Brytspänning minimum: 2 V (vid 24 mA)
Brytström minimum: 2 mA (24 V DC)
Inkopplingsström maximalt 50 mA
Frånslagseffekt (resistiv last) max:
1.2 W (VID 24 V DC)
108 W (VID 60 V DC)
52 W (VID 110 V DC)
48 W (VID 220 V DC)
Bryteffekt min: 48 mW
Märkstötspänning 2.5 kV
Isolering: Basisolering
Föroreningsgrad: 2
Överspänningskategori II

Typ av produkt: Relä

Typ: REL-IR4/LDP-220DC/4X21AU

Nominell spänning spole: 220 V/DC

Kontakttyp: 4 switch

Kontaktmaterial: AgNi + hårdförgyllning

Växelspänning (max.): 30 V/AC

Växelström (max): 50 mA

Max. bryteffekt: 108 W

Anslutning: Stiftanslutning

Isolationsspänning: 250 V/AC

Svarstid: 13 ms

Falltid: 14 ms

Mekanisk livslängd: 2 x 10⁷ omslagscykler

funktioner: med provknapp

Min. temperatur: -40 °C

Max. temperatur: +70 °C

Bredd: 21.2 mm

Höjd: 27.5 mm

Djup: 35.6 mm

Mått.: (B x H x D) 21.2 x 27.5 x 35.6 mm

Innehåll: 10 st

RoHS-godkänd: Ja

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2225516 Phoenix Contact REL-IR4/LDP-220DC/4X21AU Relä 220 V/DC 50 mA 4 switch 10 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2225516 Phoenix Contact REL-IR4/LDP-220DC/4X21AU Relä 220 V/DC 50 mA 4 switch 10 st

Beskrivning

Anslutningsfärdig industrirelä med effektkontakter och extra hårdförgyllning, 4 växlare, testknapp, status-LED, frihjulsdiod, mekanisk kopplingslägevisare, A1+, A2-, spolspänning 220 V DC

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
