Phoenix Contact REL-IR4/LDP- 12DC/4X21AU Relä 12 V/DC 50 mA 4 switch 10 st Piece

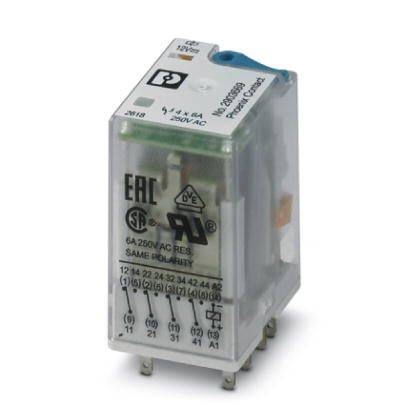

Transparenta elektromagnetiska reläer med tryckt elektrisk specifikation och certifieringsmärken på framsidan.

Liknande avbildning

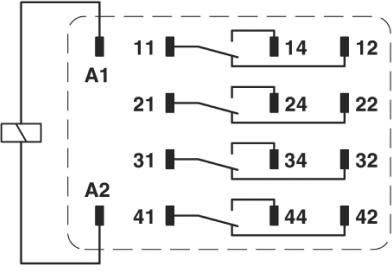

Schema för ett relä med fyra slutarkontakter (11-14, 21-24, 31-34, 41-44) och två spoleanslutningar (A1, A2).

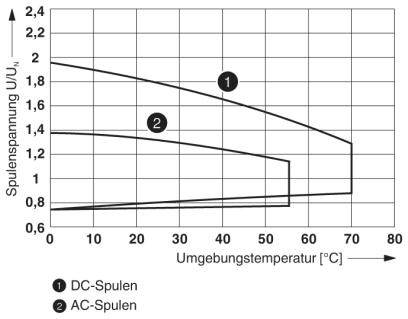

Diagrammet visar spolspänning vs. omgivningstemperatur. Två kurvor: 1) DC-spolar, 2) AC-spolar; Spänningen sjunker med stigande temperatur.

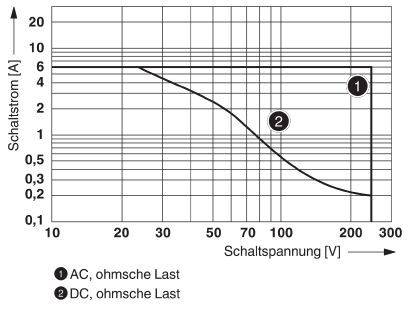

Diagram visar kopplingsström [A] mot kopplingsspänning [V] för AC (kurva 1) och DC, ohmsk last (kurva 2) från 0 till 200 V.

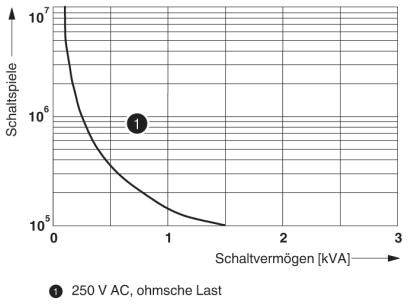

Diagram visar kopplingssekvenser mot kopplingsförmåga i kVA vid 250 V AC, ohmsk last. Kurva med avtagande trend från 0 till 3 kVA.

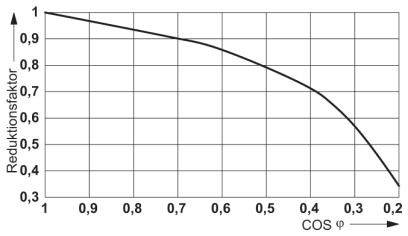

Diagrammet visar reduktionsfaktorn mot COS φ. Kurvan sjunker från 1 vid 0 till 0,5 vid 0,2 COS φ och visar förhållandet mellan effektivitet och effektfaktor.

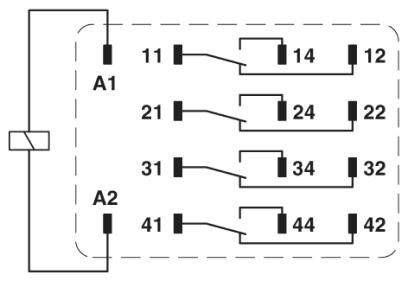

Kopplingsschema för ett fyrapoligt relä med anslutningar A1 och A2. Fyra omkopplare visas, var och en med ingångar 11-41 och utgångar 12-42.

1/7

Liknande avbildning

Förpackningstyp

Piece

Typ av produkt

Relä

Nominell spänning spole

12 V/DC

Kontakttyp

4 switch

Växelspänning (max.)

30 V/AC

Datablad (PDF)

Leverans fre. 9 okt.

10 Set

Antal (Set)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal (förpackningsstorlek 10 st)

Set

Toal (119,20 kr / stycken)

1 192,00 kr

exkl. moms

Fri frakt

Endast 10 Set kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Kretskortrelä

Viktig information!

Tekniska specifikationer

Kapslingsklass RT i
Typisk ingångsström vid UN 78 mA
Brytspänning minimum: 2 V (vid 24 mA)
Brytström minimum: 2 mA (24 V DC)
Inkopplingsström maximalt 50 mA
Frånslagseffekt (resistiv last) max:
1.2 W (VID 24 V DC)
108 W (VID 60 V DC)
52 W (VID 110 V DC)
48 W (VID 220 V DC)
Bryteffekt min: 48 mW
Märkstötspänning 2.5 kV
Isolering: Basisolering
Föroreningsgrad: 2
Överspänningskategori II

Förpackningstyp: Piece

Typ av produkt: Relä

Typ: REL-IR4/LDP- 12DC/4X21AU

Nominell spänning spole: 12 V/DC

Kontakttyp: 4 switch

Kontaktmaterial: AgNi + hårdförgyllning

Växelspänning (max.): 30 V/AC

Växelström (max): 50 mA

Max. bryteffekt: 108 W

Anslutning: Stiftanslutning

Isolationsspänning: 250 V/AC

Svarstid: 13 ms

Falltid: 14 ms

Mekanisk livslängd: 2 x 10⁷ omslagscykler

funktioner: jackbar

Min. temperatur: -40 °C

Max. temperatur: +70 °C

Bredd: 21.2 mm

Höjd: 27.5 mm

Djup: 35.6 mm

Mått.: (B x H x D) 21.2 x 27.5 x 35.6 mm

Innehåll: 10 st

RoHS-godkänd: Ja

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 2225510 Phoenix Contact REL-IR4/LDP- 12DC/4X21AU Relä 12 V/DC 50 mA 4 switch 10 st Piece

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2225510 Phoenix Contact REL-IR4/LDP- 12DC/4X21AU Relä 12 V/DC 50 mA 4 switch 10 st Piece

Beskrivning

Anslutningsfärdig industrirelä med effektkontakter och extra hårdförgyllning, 4 växlare, testknapp, status-LED, frihjulsdiod, mekanisk kopplingslägevisare, A1+, A2-, spolspänning 12 V DC

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
