Phoenix Contact REL-IR4/LDP- 12DC/4X21 Relä 12 V/DC 6 A 4 switch 10 st Piece

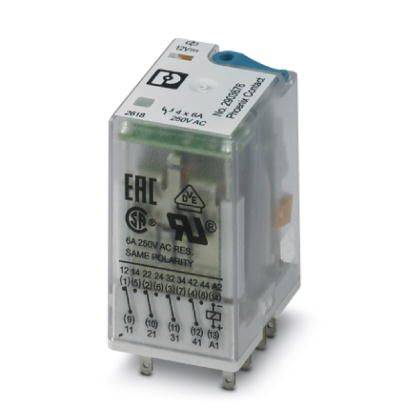

Ett rektangulärt, transparent relä för 6A, 250V AC-tillämpningar, med flera anslutningsstift nedtill. Visar olika certifieringslogotyper.

Liknande avbildning

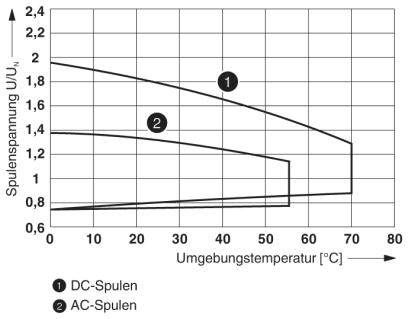

Diagrammet visar spänningen hos likströmslinor (1) och växelströmslinor (2) i förhållande till omgivningstemperaturen i grader Celsius.

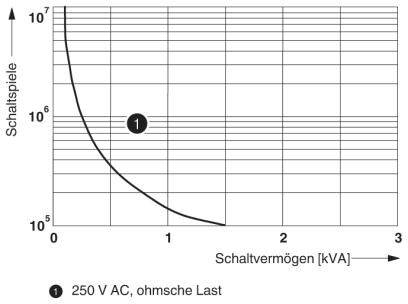

Diagrammet visar kopplingssekvenser mot kopplingsförmåga för 250 V AC, ohmsk last. Kurvan sjunker, med en markant punkt vid 1 kVA.

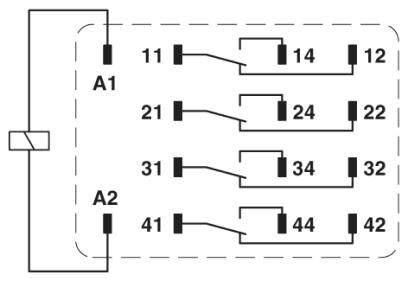

Kopplingsschema för en kopplingsbox med fyra parallella switchar, var och en med in- och utgångsanslutningar från A1 till A2.

Diagrammet visar en reduktionsfaktor i förhållande till COS φ. Kurvan sjunker från 1 vid COS φ 0,8 till 0,3 vid COS φ 0,2.

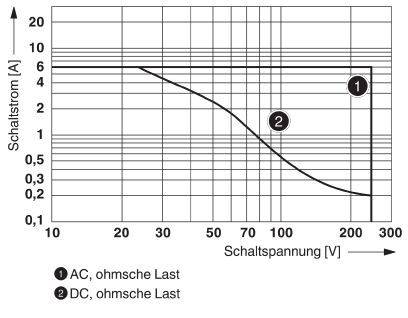

Diagram: Switchning ström [A] vs. Switchning spänning [V]. Två kurvor för AC och DC, ohmsk last. AC minskar vid högre spänning.

1/6

Liknande avbildning

Förpackningstyp

Piece

Typ av produkt

Relä

Nominell spänning spole

12 V/DC

Kontakttyp

4 switch

Växelspänning (max.)

250 V DC/AC

Datablad (PDF)

Leverans fre. 9 okt.

1 Set

Antal (Set)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal (förpackningsstorlek 10 st)

Set

Toal (95,20 kr / stycken)

952,00 kr

exkl. moms

Fri frakt

Endast 1 Set kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Kretskortrelä

Viktig information!

Tekniska specifikationer

Kapslingsklass RT i
Typisk ingångsström vid UN 78 mA
Brytspänning minimum: 5 V (vid 24 mA)
Brytström minimum: 5 mA (vid 24 V)
Kopplingsström maximalt 16 A (20 ms. Slutare)
Frånslagseffekt (resistiv last) max:
144 W (VID 24 V DC)
108 W (VID 60 V DC)
52 W (VID 110 V DC)
48 W (VID 220 V DC)
Bryteffekt minimum: 0.12 W.
Märkstötspänning 2.5 kV
Isolering: Basisolering
Föroreningsgrad: 2
Överspänningskategori II

Förpackningstyp: Piece

Typ av produkt: Relä

Typ: REL-IR4/LDP- 12DC/4X21

Nominell spänning spole: 12 V/DC

Kontakttyp: 4 switch

Kontaktmaterial: AgNi

Växelspänning (max.): 250 V DC/AC

Växelström (max): 6 A

Max. bryteffekt: 144 W

Anslutning: Stiftanslutning

Isolationsspänning: 250 V/AC

Svarstid: 13 ms

Falltid: 14 ms

Mekanisk livslängd: 2 x 10⁷ omslagscykler

funktioner: med provknapp

Min. temperatur: -40 °C

Max. temperatur: +70 °C

Bredd: 21.2 mm

Höjd: 27.5 mm

Djup: 35.6 mm

Mått.: (B x H x D) 21.2 x 27.5 x 35.6 mm

Innehåll: 10 st

RoHS-godkänd: Ja

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 2225517 Phoenix Contact REL-IR4/LDP- 12DC/4X21 Relä 12 V/DC 6 A 4 switch 10 st Piece

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2225517 Phoenix Contact REL-IR4/LDP- 12DC/4X21 Relä 12 V/DC 6 A 4 switch 10 st Piece

Beskrivning

Anslutningsfärdig industrirelä med effektkontakter och extra hårdförgyllning, 4 växlare, testknapp, status-LED, frihjulsdiod, mekanisk kopplingslägevisare, A1+, A2-, spolspänning 12 V DC

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
