Phoenix Contact REL-IR2/L-230AC/2X21 Relä 230 V/AC 12 A 2 switch 10 st Piece

Ett transparent relä med märkningar. EAC- och VDE-märken är synliga. Märkningen anger 'Efinder Relais RY2S series'.

Liknande avbildning

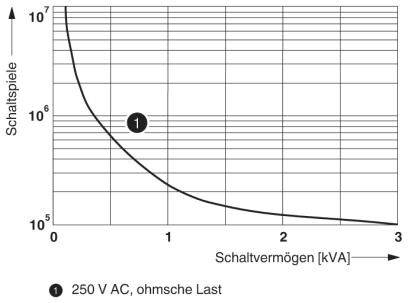

Diagrammet visar antalet kopplingsoperationer i förhållande till kopplingsförmågan (kVA) för 250 V AC, ohmsk last.

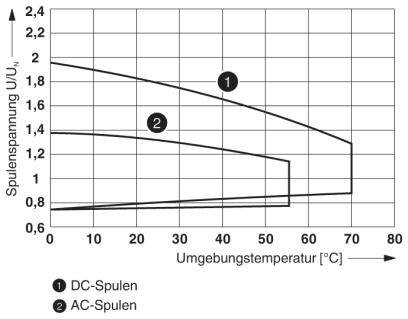

Diagram: Graf visar spänningskvot U/Uₙ mot omgivningstemperatur [°C]. Två linjer: 1. DC-spolar; 2. AC-spolar. Spänningen sjunker med stigande temperatur.

Diagrammet visar reduktionsfaktorn mot COS φ. Kurvan sjunker från 1 vid 0,2 COS φ till 0,3 vid 0,9 COS φ, med en linjär lutning.

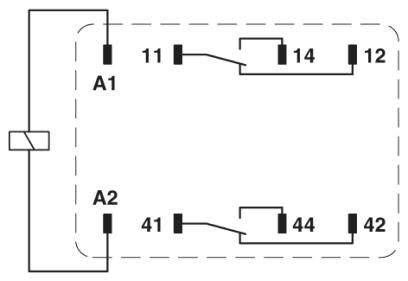

Kopplingsschema med två omkopplare (11–14, 41–44) och anslutningar A1, A2, 12, 42. Visar parallell ledningsdragning med en omkopplare.

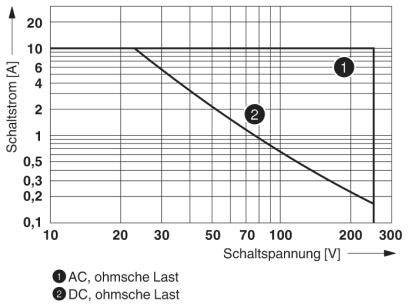

Diagram visar switchström [A] mot switchspänning [V] för AC ohmsk last som linje, DC som punkt. Nyckel: 1 är AC, 2 är DC.

1/6

Liknande avbildning

Förpackningstyp

Piece

Typ av produkt

Relä

Nominell spänning spole

230 V/AC

Kontakttyp

2 switch

Växelspänning (max.)

250 V DC/AC

Datablad (PDF)

Leverans fre. 9 okt.

50 Set

Antal (Set)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal (förpackningsstorlek 10 st)

Set

Toal (95,20 kr / stycken)

952,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Kretskortrelä

Viktig information!

Tekniska specifikationer

Kapslingsklass RT i
Typisk ingångsström vid UN 6.5 mA
Brytspänning minimum: 5 V (vid 24 mA)
Brytström minimum: 5 mA (vid 24 V)
Kopplingsström maximalt 30 A (20 ms. Slutare)
Frånslagseffekt (resistiv last) max:
288 W (VID 24 V DC)
108 W (VID 60 V DC)
52 W (VID 110 V DC)
48 W (VID 220 V DC)
Bryteffekt minimum: 0.12 W.
Märkstötspänning 4 kV
Isolering: Basisolering
Föroreningsgrad: 3 (märkspänning 230 V)
Överspänningskategori: III

Förpackningstyp: Piece

Typ av produkt: Relä

Typ: REL-IR2/L-230AC/2X21

Nominell spänning spole: 230 V/AC

Utlösningsspänning (max.): 230 V/AC

Kontakttyp: 2 switch

Kontaktmaterial: AgNi

Växelspänning (max.): 250 V DC/AC

Växelström (max): 12 A

Max. bryteffekt: 288 W

Anslutning: Stiftanslutning

Isolationsspänning: 250 V/AC

Svarstid: 5 ms

Mekanisk livslängd: 2 x 10⁷ omslagscykler

funktioner: jackbar

Min. temperatur: -40 °C

Max. temperatur: +55 °C

Bredd: 21.2 mm

Höjd: 27.5 mm

Djup: 35.6 mm

Mått.: (B x H x D) 21.2 x 27.5 x 35.6 mm

Innehåll: 10 st

RoHS-godkänd: Ja

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 2225509 Phoenix Contact REL-IR2/L-230AC/2X21 Relä 230 V/AC 12 A 2 switch 10 st Piece

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2225509 Phoenix Contact REL-IR2/L-230AC/2X21 Relä 230 V/AC 12 A 2 switch 10 st Piece

Beskrivning

Anslutningsfärdig industrirelä med effektkontakter, 2 växlare, kontrollknapp, status-LED, mekanisk kopplingslägevisare, ingångsspänning: 230 V AC

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
