Name: Phoenix Contact QUINT4-UPS/24DC/24DC/40/USB 2907078 UPS
Brand: Phoenix Contact
SKU: 2225696
Availability: BackOrder

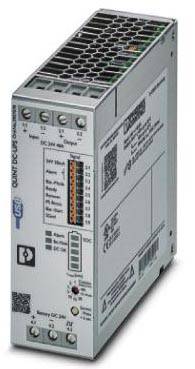

Nätdel från Phoenix Contact, modell QUINT-PS/1AC/24DC/40, visar ingångs- och utgångsanslutningar, LED-lampor och tekniska detaljer.

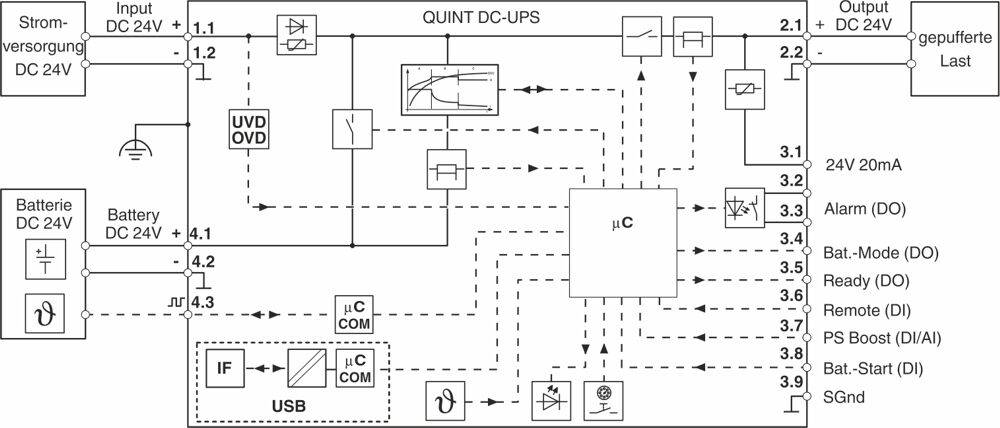

Principschema för en DC-UPS-anläggning: Kopplingar mellan strömförsörjning, batteri och utgång. Visar kontroll- och larmfunktioner.

1/2

Liknande avbildning

Datablad (PDF)

Leverans tors 22 okt.

Antal

Styck

Toal (3 752,00 kr / stycken)

3 752,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Bredd vid alternativ montering 123 mm
Höjd vid alternativ montering 130 mm
Djup vid alternativ montering 49 mm
Kapslingsklass: IP20
Temperaturintervall (drift): -25 °C ... 70 °C (> 60 °C NEDSTÄMPLING: 2,5 %/K)
Max. tillåten Fukt (drift): ≤ 95 % (vid 25 °C, ingen kondensbildning)
Klimatklass 3K3 (en 60721)
Föroreningsgrad: 2
Installationshöjd: ≤ 4000 m.
Inkopplingsström: ≤ 9 A (≤ 4 ms)
Inkopplingstid: Max. 3 sekunder
Spänningsfall ingång/utgång: 0,5 V DC
Kortslutningssäker: Ja
Ledbeständig: Ja
BATTERITEKNOLOGI: VRLA, VRLA-WTR, LI-ION
Laddningsslutspänning (temperaturkompenserad): 25 V DC... 32 V DC
Laddningstid 202,5 h.
Brännbarhetsklass UL 94 (hölje / klämmor): V0
Förväntad livslängd (elektrolytkondensatorer): 126720 h.

Typ av produkt: UPS

Ingångsspänning (max.): 30 V/DC

Ingångsspänning (min.): 18 V/DC

Utgångsspänning (max.): 32 V/DC

Utgångsspänning (min.): 18 V/DC

Mått.: (B x H x D) 47 x 130 x 125 mm

Vikt: 0.7 kg

Bredd: 47 mm

Höjd: 130 mm

Djup: 125 mm

Typ: QUINT4-UPS/24DC/24DC/40/USB

Funktioner: Nätverksanslutning

UKCA: Ja

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Ingångsspänning (max.)

Utgångsspänning (max.)

Ingångsspänning (min.)

Utgångsspänning (min.)

Phoenix Contact QUINT4-UPS/24DC/24DC/40/USB 2907078 UPS

Artikelnr.:2225696

Leverans tors 22 okt.

Conrad Electronic

Denna artikel

30 V/DC

32 V/DC

18 V/DC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 752,00 kr^*

Phoenix Contact QUINT-UPS/ 24DC/12DC/5/24DC/10 2320461 UPS

Artikelnr.:2209716

Leverans tors 22 okt.

Conrad Electronic

30 V/DC

24 V/DC

18 V/DC

12 V/DC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 552,00 kr^*

Phoenix Contact QUINT-UPS/24DC/24DC/40/C1 2909892 UPS

Artikelnr.:2225780

Leverans tors 22 okt.

Conrad Electronic

24 V/DC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

4 392,00 kr^*

Phoenix Contact QUINT4-UPS/1AC/1AC/1KVA 2320283 UPS

Artikelnr.:2209714

Leverans tors 22 okt.

Conrad Electronic

264 V/AC

240 V/AC

90 V/AC

100 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

23 032,00 kr^*

Phoenix Contact QUINT4-UPS/24DC/24DC/10 2907066 UPS

Artikelnr.:2225686

Leverans tors 22 okt.

Conrad Electronic

30 V/DC

32 V/DC

18 V/DC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 752,00 kr^*

Phoenix Contact QUINT4-UPS/24DC/24DC/10/EC 2907070 UPS

Artikelnr.:2225690

Leverans tors 22 okt.

Conrad Electronic

30 V/DC

32 V/DC

18 V/DC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 712,00 kr^*

Phoenix Contact QUINT4-UPS/24DC/24DC/10/EIP 2907069 UPS

Artikelnr.:2225689

Leverans tors 22 okt.

Conrad Electronic

30 V/DC

32 V/DC

18 V/DC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 712,00 kr^*

Phoenix Contact QUINT4-UPS/24DC/24DC/10/PN 2907068 UPS

Artikelnr.:2225688

Leverans tors 22 okt.

Conrad Electronic

30 V/DC

32 V/DC

18 V/DC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 712,00 kr^*

Phoenix Contact QUINT4-UPS/24DC/24DC/10/USB 2907067 UPS

Artikelnr.:2225687

Leverans tors 22 okt.

Conrad Electronic

30 V/DC

32 V/DC

18 V/DC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 992,00 kr^*

Phoenix Contact QUINT4-UPS/24DC/24DC/20/EC 2907076 UPS

Artikelnr.:2225694

Leverans tors 22 okt.

Conrad Electronic

30 V/DC

32 V/DC

18 V/DC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 032,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 2225696 Phoenix Contact QUINT4-UPS/24DC/24DC/40/USB 2907078 UPS

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2225696 Phoenix Contact QUINT4-UPS/24DC/24DC/40/USB 2907078 UPS

Beskrivning

Enkel integrering i nätverk genom PROFINET-, Ethernet/IP-, EtherCAT®- och USB-gränssnitt. Utvärdering av State of Health (SOH) och State of Charge (SOC) genom det intelligenta Battery Management System (BMS). Automatisk avkänning av batterikapaciteter och batteriteknik (VRLA-WTR, LI-ION). Övervakning av utgångsström och utgångsspänning samt manuell till- och frånkoppling av anläggningen. SFB Technology utlöser standard-LS-brytare selektivt. Parallellt anslutna förbrukare arbetar vidare.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
