Phoenix Contact QUINT4-UPS/24DC/24DC/40 2907077 UPS

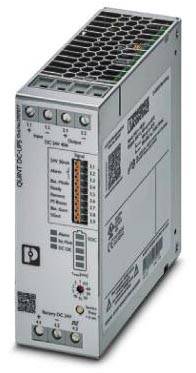

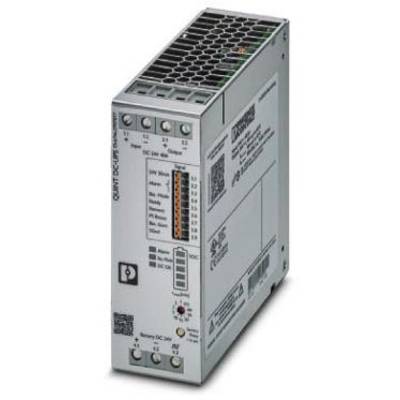

Nätadaptermodul med flera anslutningar och kontrollampor. Märkning för DC 24V, 20A. Hölje i grått, modellbeteckning på sidan.

Liknande avbildning

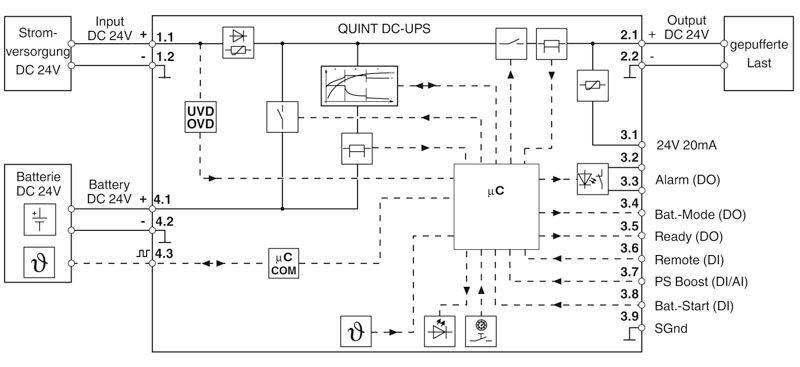

Blockdiagram för ett DC-UPS-system: Visar ingångar, batteri, mikrocontroller och utgångar. Markerar strömvägar och anslutningar.

1/2

Liknande avbildning

Datablad (PDF)

Leverans fre. 16 okt.

Antal

Styck

Toal (3 592,00 kr / stycken)

3 592,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Bredd vid alternativ montering 123 mm
Höjd vid alternativ montering 130 mm
Djup vid alternativ montering 49 mm
Kapslingsklass: IP20
Temperaturintervall (drift): -25 °C ... 70 °C (> 60 °C NEDSTÄMPLING: 2,5 %/K)
Max. tillåten Fukt (drift): ≤ 95 % (vid 25 °C, ingen kondensbildning)
Klimatklass 3K3 (en 60721)
Föroreningsgrad: 2
Installationshöjd: ≤ 4000 m.
Inkopplingsström: ≤ 9 A (≤ 4 ms)
Inkopplingstid: Max. 3 sekunder
Spänningsfall ingång/utgång: 0,5 V DC
Kortslutningssäker: Ja
Ledbeständig: Ja
BATTERITEKNOLOGI: VRLA, VRLA-WTR, LI-ION
Laddningsslutspänning (temperaturkompenserad): 25 V DC... 32 V DC
Laddningstid 500 min. (38 Ah)
Brännbarhetsklass UL 94 (hölje / klämmor): V0
Förväntad livslängd (elektrolytkondensatorer): 126720 h.

Typ av produkt: UPS

Ingångsspänning (max.): 30 V/DC

Ingångsspänning (min.): 18 V/DC

Utgångsspänning (max.): 32 V/DC

Utgångsspänning (min.): 18 V/DC

Mått.: (B x H x D) 47 x 130 x 125 mm

Batterikapacitet (specifikationer): 38 Ah

Vikt: 0.7 kg

Bredd: 47 mm

Höjd: 130 mm

Djup: 125 mm

Typ: QUINT4-UPS/24DC/24DC/40

Funktioner: Nätverksanslutning

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2225695 Phoenix Contact QUINT4-UPS/24DC/24DC/40 2907077 UPS

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2225695 Phoenix Contact QUINT4-UPS/24DC/24DC/40 2907077 UPS

Beskrivning

Enkel integrering i nätverk genom PROFINET-, Ethernet/IP-, EtherCAT®- och USB-gränssnitt. Utvärdering av State of Health (SOH) och State of Charge (SOC) genom det intelligenta Battery Management System (BMS). Automatisk avkänning av batterikapaciteter och batteriteknik (VRLA-WTR, LI-ION). Övervakning av utgångsström och utgångsspänning samt manuell till- och frånkoppling av anläggningen. SFB Technology utlöser standard-LS-brytare selektivt. Parallellt anslutna förbrukare arbetar vidare.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
