Phoenix Contact PT 1,5/15-3,5-H PBC-terminal 1.5 mm² Antal poler 15 Grön 50 st

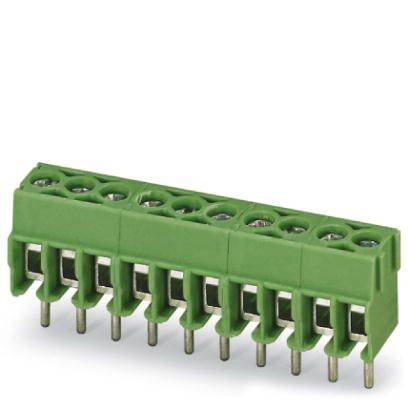

Grön kopplingsplintsblock med flera anslutningar, stapelbar, för fastsättning av elektriska ledningar på ett kretskort.

Liknande avbildning

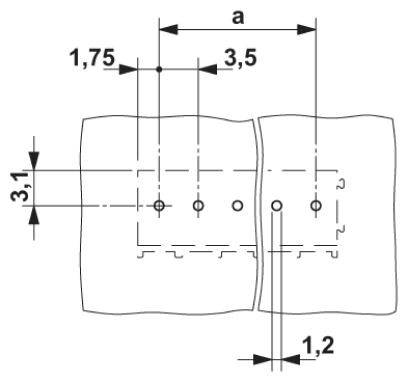

Teknisk ritning visar avstånd i millimeter mellan hål på två sammanlänkade ytor: 1,75, 3,1, 1,2 och 3,5.

Diagrammet visar strömstyrka mot omgivningstemperatur för 1,5 mm² kabel. Strömstyrkan sjunker efter 80°C och faller till 16 A vid 100°C.

1/3

Liknande avbildning

Typ av produkt

PBC-terminal

3.5 mm

Antal positioner per rad

Antal poler

Anslutning

Skruv

Krets

Datablad (PDF)

Leverans tis. 17 nov.

Antal (Set)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal (förpackningsstorlek 50 st)

Set

Toal (33,44 kr / stycken)

1 672,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Ledarkortklämma

Innehåll 50 st

Tekniska specifikationer

Gängaskruvmejsel: M2
Monteringssätt: Våglödning
Antal anslutningar: 15
Stickanslutning: Nej
Åtdragningsmoment: 0,22 Nm... 0,25 Nm
Ytstruktur: Galvaniskt förtennad
Metallyta lödningsområde (täckskikt): Tenn (3–12 µm Sn)
Isoleringsmaterial pa
Isoleringsmaterialsgrupp I
Höjd (höjd utan lödpin) 9,15 mm
Stiftlängd 4,5 mm
Stiftmått: Ø 0,9 mm
Märkstötspänning (III/3) 2,5 kV
Nominell area: 1.5 m²

Typ: PT 1,5/15-3,5-H

Typ av produkt: PBC-terminal

Egenskaper: med trådskyddsbygel

RM: 3.5 mm

Antal serier: 1

Antal positioner per rad: 15

Antal poler: 15

avisolering längd (max.): 5 mm

Anslutning: Skruv
Krets

Nominell ström: 17.5 A

Tvärsnitt flexibelt (min.): 0.2 mm²

Nominell ström - avrundad: 17.5 A

Tvärsnitt styv (min.): 0.2 mm²

Tvärsnitt flexibelt (max.): 1.5 mm²

Tvärsnitt styv (max.): 1.5 mm²

AWG min.: 26

AWG max.: 16

Kontaktmaterial: Kopparlegering, förtennad

Kapslingsmaterial: Polyamid

Tillverkarfärg: Grön

Tillverkarnr.: 1984743

Innehåll: 50 st

Nominell spänning: 200 V

Bredd: 52.5 mm

Höjd: 13.65 mm

Längd: 7.55 mm

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2209568 Phoenix Contact PT 1,5/15-3,5-H PBC-terminal 1.5 mm² Antal poler 15 Grön 50 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2209568 Phoenix Contact PT 1,5/15-3,5-H PBC-terminal 1.5 mm² Antal poler 15 Grön 50 st

Beskrivning

Känd anslutningsprincip för användning över hela världen. Låg Uppvärmning genom högsta kontaktkraft. Stor klämförmåga genom fyrkantiga klämutrymmen. Möjliggör anslutning av två stegar. Låsning på sidan gör det möjligt att skapa olika poltal individuellt.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
