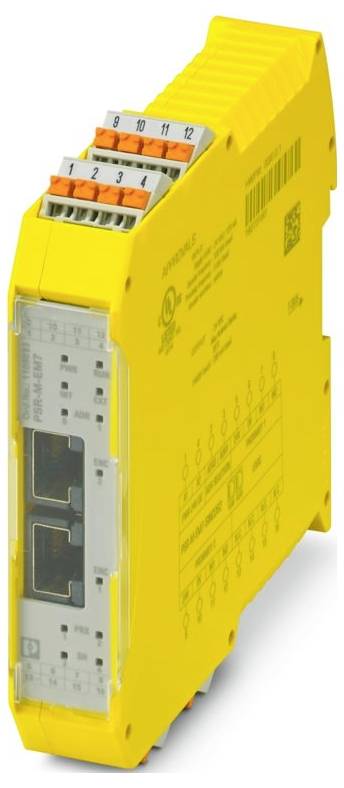

Phoenix Contact PSR-M-EM7-SINCOS2-PI 1105093 Påbyggnadsmodul 24 V
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
Antal
Toal (7 112,00 kr / stycken)
7 112,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Anslutningstyp: Push-in-anslutning
- Ledararea flexibel: 0,2 mm²... 2,5 mm²
- Ledararea styv: 0,2 mm²... 2,5 mm²
- Ledararea AWG: 24... 14
- Bredd: 22,61 mm
- Höjd: 107,74 mm
- Djup: 114,5 mm
- Material hölje: Polyamid pa oförstärkt
- Miljöförhållanden
- Kapslingsklass: IP20
- Temperaturintervall (drift): -10 °C ... 55 °C (observera nedstämpling)
- Omgivningstemperatur (lagring/transport) -20 °C ... 85 °C
- Montering: Dragskenamontering
- Isolationsegenskaper: Isoleringsegenskaper
- Överspänningskategori: III
- Föroreningsgrad: 2
- Vibration (drift): 10 Hz ... 150 Hz , 2 g
- Avisoleringslängd 10 mm
- Monteringsläge: Vertikalt eller horisontellt
- Maximal effektförlust vid nominellt villkor: 3,68 W (UB = 28,8 V, IN1 = IN2 = 50 mA)
- Skyddsklass: III
- CE: CE
- Anslutningsteknik: Anslutningsteknik
- Obs! För användning: Endast för industriell användning
- Strömförbrukning: typ. 8 mA (beroende på körfält i US)
- Ledaranslutning: Ledaranslutning
- Monteringsanvisning: Observera nedstämpling
- Operativ höjd: ≤ 2000 m (över NN)
- Max. tillåten Luftfuktighet (drift) 95 % (ingen kondensbildning)
- Chock: 10g för Δt = 16 ms (kontinuerlig chock, 1000 chock per riktning)
- Skyddskrets: Suppressordiod
- Statusindikering: 1 x LED (grön), 2 x LED (orange);6 x LED (gul)
- Namn: A1/A2
- Användning: Varvtalsvakt;standstill-monitor;rotationsriktningsövervakning
- Strömförsörjning: Försörjning
- Färg (hölje): Gul (RAL 1018)
- Inkopplingsström: 20 A (Δt = 500 µs för US)
- Visning av driftspänning 1 LED (grön)
- Märkströmkretsspänning US: 24 V DC -20 % / +20 % (extern säkring, standard 1 A)
- Märkströmmatningsström IS: typ. 80 mA
- Tider: Tider
- Nominell drift 100 % ED.
- Märkstötspänning / isolering: Basisolering 4 kV mellan 24 V försörjning och i/O till höljet
- filtertid: typ. 5 ms (på A1 vid spänningsbrott i US)
- Säkerhetsdata: EN ISO 13849: Säkerhetsdata: EN ISO 13849
- Prestandanivå (PL): e.
- Säkerhetsintegritetsnivå (SIL): 3
- Säkerhetsdata: EN IEC 62061: Säkerhetsdata: EN IEC 62061
- Kapslingsklass monteringsplats: Minimal: IP54
- Max. tillåten Luftfuktighet (förvaring/transport): 95 % (ingen kondensbildning)
- Beteckning ingång: Kodaringångar
- Beskrivning av ingången: Sin/COS;diagnosfunktion: S²(x) + cos²(x) = 1
- Antal ingångar: 2
- Felvisning 2 x LED (röd)
- Noggrannhet: 5 % (i förhållande till det parameterade gränsvärdet)
- Ingångsspänningsområde "0" -signal: 0 V DC... 5 V DC (NPN);16 V DC... 28,8 V DC (PNP)
- Ingångsspänningsområde "1" -signal: 16 V DC... 28,8 V DC (NPN);0 V DC... 5 V DC (PNP)
- anslutningsbar: ja
- Aktivering: 1- och 2-kanalers
- Effektförbrukning till US: typ. 1,92 W.
- Säkerhetsdata: IEC 61508 - High-Demand: Säkerhetsdata: IEC 61508 - High-Demand
- Återstarttid: Min. 5 s (boot-tid);max. 10 s (boot-tid)
- Ingångsströmområde "0" -signal < 2 mA (NPN)
- Gränsfrekvens: Max. 500 kHz
- Max. Tillåtet totalt ledningsmotstånd: 150 Ω
- Kortslutningsskydd: nej
- Responstid: Se användarmanual
- Gränssnitt: Din-skena-TBUS för anslutning till mastermodulen, medföljer;kodare;Avståndsbrytare
- Nominell utgångsspänningsområde: 16,7 V DC... 26,3 V DC (US - 2,5 V)
- Mätning: Mätning
- Intermittensfaktor: 55 % ... 95 %
- Impulsbredd: Min. 20 µs
- Ingångsimpedans 120 Ω (per spår)
- Digital: Närmandeupptäckning (24V/0V): Digital: Närmandeupptäckning (24V/0V)
- Sinus/cosinus signalform / signalnivå: 0,8 VPP... 1,2 VPP (offset: 2,5 V ±20 %, fasförskjutning spår A, B: 90° ±30°)
- Typ av produkt
Påbyggnadsmodul
- Antal ingångar max.
4
- Driftspänning
24 V
- Höjd
107.74 mm
- Längd
114.5 mm
- Bredd
22.61 mm
IP20
- Mått.
(L x B x H) 114.5 x 22.61 x 107.74 mm
- Anslutningstyp
Push-in-anslutning
- Tillverkarnr.
1105093
- Typ
PSR-M-EM7-SINCOS2-PI
- Montering (specifikationer)
Skenmontering
- Max. omgivningstemperatur
55 °C
- Min. omgivningstemperatur
-10 °C
- Djup
114.5 mm
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3564147 Phoenix Contact PSR-M-EM7-SINCOS2-PI 1105093 Påbyggnadsmodul 24 V
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3564147 Phoenix Contact PSR-M-EM7-SINCOS2-PI 1105093 Påbyggnadsmodul 24 V
Beskrivning
Säker expansionsmodul för övervakning av stillestånd, varvtal, rotationsriktning , övervakning av 2 axlar, NPN/PNP-avståndsbrytare, 2 x sin /COS-encoder, TBUS-gränssnitt, till SIL 3, Cat . 4/PL e, anslutningsbara Push-in-klämma, TBUS-anslutning medföljer
