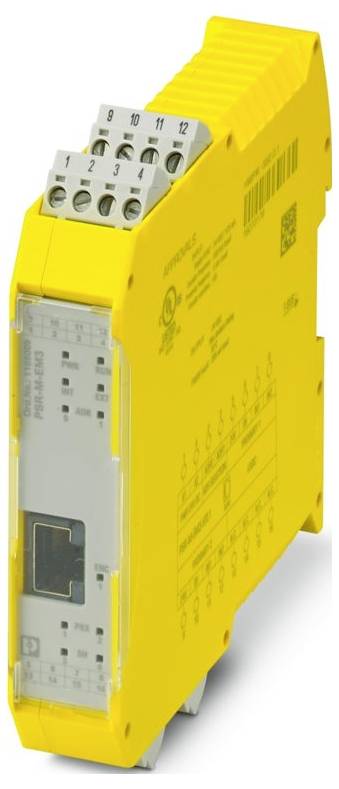

Phoenix Contact PSR-M-EM3-HTL1-SC 1105009 Påbyggnadsmodul 24 V/DC

Liknande avbildning

Datablad (PDF)

Leverans ons. 18 nov.

Antal

Styck

Toal (4 392,00 kr / stycken)

4 392,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Anslutningstyp: skruvanslutning.
Skruvgänga M3
Åtdragningsmoment: 0,5 Nm... 0,6 Nm
Ledararea flexibel: 0,2 mm²... 2,5 mm²
Ledararea styv: 0,2 mm²... 2,5 mm²
Ledararea AWG: 24... 12
Bredd: 22,61 mm
Höjd: 112,58 mm
Djup: 113,6 mm
Material hölje: Polyamid pa oförstärkt
Miljöförhållanden
Kapslingsklass: IP20
Temperaturintervall (drift): -10 °C ... 55 °C (observera nedstämpling)
Omgivningstemperatur (lagring/transport) -20 °C ... 85 °C
Montering: Dragskenamontering
Isolationsegenskaper: Isoleringsegenskaper
Överspänningskategori: III
Föroreningsgrad: 2
Vibration (drift): 10 Hz ... 150 Hz , 2 g
Avisoleringslängd: 7 mm
Monteringsläge: Vertikalt eller horisontellt
Maximal effektförlust vid nominellt villkor: 3,22 W (UB = 28,8 V, IN1 = IN2 = 50 mA, UENC = 30 V)
Skyddsklass: III
CE: CE
Anslutningsteknik: Anslutningsteknik
Obs! För användning: Endast för industriell användning
Strömförbrukning: typ. 12 mA (beroende på körfält i US)
Ledaranslutning: Ledaranslutning
Monteringsanvisning: Observera nedstämpling
Operativ höjd: ≤ 2000 m (över NN)
Max. tillåten Luftfuktighet (drift) 95 % (ingen kondensbildning)
Chock: 10g för Δt = 16 ms (kontinuerlig chock, 1000 chock per riktning)
Skyddskrets: Suppressordiod
Statusindikering: 5 x LED (gul), 1 x LED (grön), 2 x LED (orange)
Namn: A1/A2
Användning: Varvtalsvakt;standstill-monitor;rotationsriktningsövervakning
Strömförsörjning: Försörjning
Färg (hölje): Gul (RAL 1018)
Inkopplingsström: 3,5 A (Δt = 1 ms för US)
Visning av driftspänning 1 LED (grön)
Märkströmkretsspänning US: 24 V DC -20 % / +20 % (extern säkring, standard 1 A)
Märkströmmatningsström IS: typ. 40 mA
Tider: Tider
Nominell drift 100 % ED.
Märkstötspänning / isolering: Basisolering 4 kV mellan 24 V försörjning och i/O till höljet
filtertid: typ. 20 ms (på A1 vid spänningsbrott i US)
Säkerhetsdata: EN ISO 13849: Säkerhetsdata: EN ISO 13849
Prestandanivå (PL): e.
Säkerhetsintegritetsnivå (SIL): 3
Säkerhetsdata: EN IEC 62061: Säkerhetsdata: EN IEC 62061
Kapslingsklass monteringsplats: Minimal: IP54
Max. tillåten Luftfuktighet (förvaring/transport): 95 % (ingen kondensbildning)
Beteckning ingång: Kodaringång
Beskrivning av ingången: HTL;IEC 61131-2 typ 2
Antal ingångar: 1
Felvisning 2 x LED (röd)
Noggrannhet: 5 % (i förhållande till det parameterade gränsvärdet)
Ingångsspänningsområde "0" -signal: 0 V DC... 5 V DC (NPN);16 V DC... 28,8 V DC (PNP)
Ingångsspänningsområde "1" -signal: 16 V DC... 28,8 V DC (NPN);0 V DC... 5 V DC (PNP)
anslutningsbar: ja
Aktivering: 1- och 2-kanalers
Effektförbrukning till US: typ. 0,96 W.
Säkerhetsdata: IEC 61508 - High-Demand: Säkerhetsdata: IEC 61508 - High-Demand
Återstarttid: Min. 5 s (boot-tid);max. 10 s (boot-tid)
Ingångsströmområde "0" -signal < 2 mA (NPN)
Gränsfrekvens: Max. 300 kHz
Max. Tillåtet totalt ledningsmotstånd: 150 Ω
Kortslutningsskydd: nej
Responstid: Se användarmanual
Gränssnitt: Din-skena-TBUS för anslutning till mastermodulen, medföljer;kodare;Avståndsbrytare
Nominell utgångsspänningsområde: 16,7 V DC... 26,3 V DC (US - 2,5 V)
Mätning: Mätning
Intermittensfaktor: 55 % ... 95 %
Impulsbredd: Min. 20 µs
Digital: Närmandeupptäckning (24V/0V): Digital: Närmandeupptäckning (24V/0V)
HTL signalform / signalnivå 11 V... 30 V (Avkänningsgrader spår A, B: 50 % ±15 %, fasförskjutning spår A, B: 90° ±40°)

Typ av produkt: Påbyggnadsmodul

Antal ingångar max.: 3

Driftspänning: 24 V/DC

Höjd: 112.58 mm

Längd: 113.6 mm

Bredd: 22.61 mm

: IP20

Mått.: (L x B x H) 113.6 x 22.61 x 112.58 mm

Anslutningstyp: Skruvanslutning

Tillverkarnr.: 1105009

Typ: PSR-M-EM3-HTL1-SC

Montering (specifikationer): Skenmontering

Max. omgivningstemperatur: 55 °C

Min. omgivningstemperatur: -10 °C

Djup: 113.6 mm

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3564052 Phoenix Contact PSR-M-EM3-HTL1-SC 1105009 Påbyggnadsmodul 24 V/DC

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3564052 Phoenix Contact PSR-M-EM3-HTL1-SC 1105009 Påbyggnadsmodul 24 V/DC

Beskrivning

Säker expansionsmodul för övervakning av stillestånd, varvtal, rotationsriktning , övervakning av 2 axlar, NPN/PNP-avståndsbrytare, 1 x HTL-enkoder, TBUS-gränssnitt, upp till SIL 3, Cat . 4/PL e, pluggbar skruvklämma, TBUS-anslutning medföljer

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
