Phoenix Contact PLC-RSC- 24DC/2X21/FG Relämodul Nominell spänning: 24 V/DC Växelström (max): 6 A 2 switch 1 st

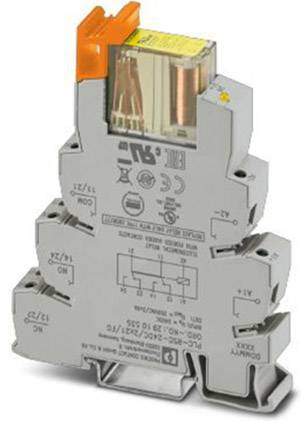

En sockelhållare med integrerad relämodul, märkt med tekniska specifikationer. Överst syns en orange plastspak.

Liknande avbildning

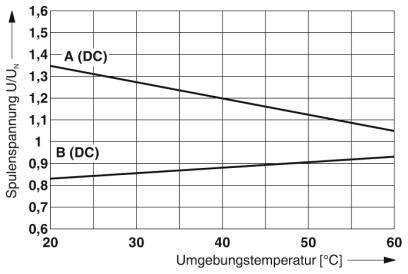

Diagrammet visar spänningen U/UN för en spole beroende på omgivningstemperaturen. A(DC) sjunker, B(DC) stiger från 20°C till 60°C.

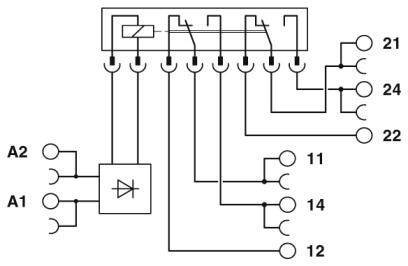

Kopplingsschema: Illustration av ett relämodul med spoleanslutningar (A1, A2) och kontakter (11, 12, 14, 21, 22, 24). Anslutningspunkter tydligt markerade.

1/3

Liknande avbildning

Typ av produkt

Relämodul

Kontakttyp

2 switch

Nominell spänning

24 V/DC

Växelspänning (max.)

250 V DC/AC

Växelström (max)

6 A

Datablad (PDF)

Snabb leverans fre. 2 okt.

10 Styck

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (375,20 kr / stycken)

375,20 kr

exkl. moms

Endast 10 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Brytspänning max. 250 V AC/DC
Brytspänning minimum: 5 V (10 mA)
Brytström minimum: 10 mA (5 V)
Inkopplingsström maximalt 6 A.
Frånslagseffekt (resistiv last) max:
144 W (24 V DC)
288 W (48 V DC)
88 W (110 V DC)
110 W (220 V DC)
1500 VA (250 V AC)
Brytförmåga:
3 A (24 V, DC13)
3 A (230 V, AC15)
Montering: valfri position
Monteringsanvisning: Kan staplas utan avstånd
Avisoleringslängd 8 mm
Ledararea styv: 0,14 mm²... 2,5 mm²
Ledararea flexibel: 0,14 m²... 2,5 mm²
Ledararea AWG: 26... 14
Isolationsmärkspänning 250 V AC
Märkstötspänning 6 kV
Isolering: Säker separering, förstärkt isolering
Överspänningskategori: III

Typ av produkt: Relämodul

Typ: PLC-RSC- 24DC/2X21/FG

Anslutning: Skruv

Svarstid: 10 ms

Falltid: 10 ms

Kontakttyp: 2 switch

Kontaktmaterial: AgNi

Nominell spänning: 24 V/DC

Växelspänning (max.): 250 V DC/AC

Växelström (max): 6 A

Mekanisk livslängd: 10⁷ brytcykler

funktioner: med LED

: Reläskyddstyp RT II

Max. temperatur: +60 °C

Min. temperatur: -20 °C

Längd: 104 mm

Bredd: 14 mm

Höjd: 80 mm

Mått.: (L x B x H) 104 x 14 x 80 mm

Innehåll: 1 st

Dokument & nedladdningar

Datablad

Datablad 2225807 Phoenix Contact PLC-RSC- 24DC/2X21/FG Relämodul Nominell spänning: 24 V/DC Växelström (max): 6 A 2 switch 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2225807 Phoenix Contact PLC-RSC- 24DC/2X21/FG Relämodul Nominell spänning: 24 V/DC Växelström (max): 6 A 2 switch 1 st

Beskrivning

PLC-GRÄNSSNITT, bestående av reläsockel och anslutningsbart säkerhetsrelä med tvångsstyrda kontakter enligt din en 50205, skruvanslutning, 2 växlare, tvångsstyrning, ingångsspänning: 24 V DC

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
