Phoenix Contact PLC-RSC- 24DC/21AU Relämodul 1 switch Piece 10 st

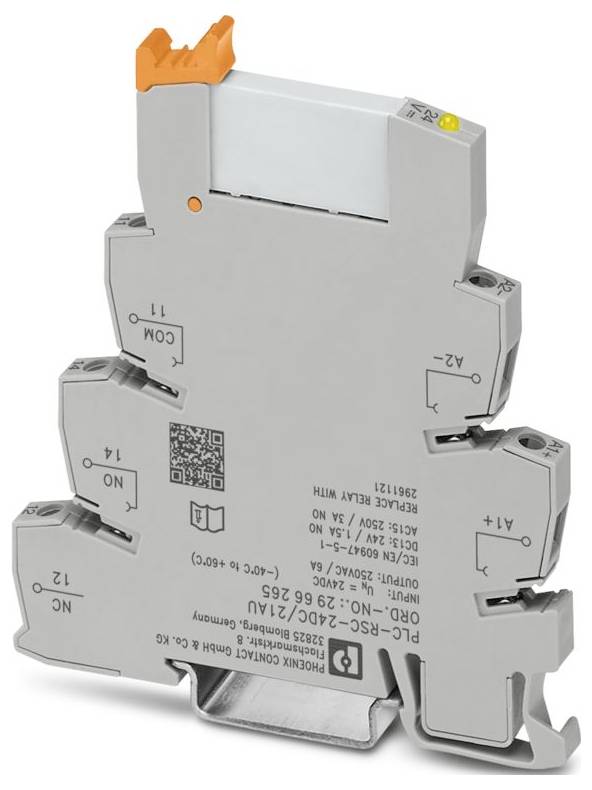

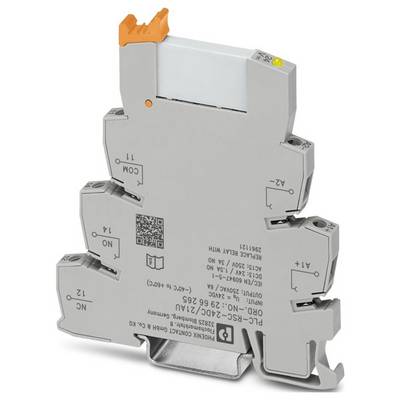

En grå industriell relämodul med en orange spak och märkta anslutningar för elektriska kopplingar.

Liknande avbildning

Förpackningstyp

Piece

Typ av produkt

Relämodul

Kontakttyp

1 switch

Växelspänning (max.)

250 V DC/AC

Typ

PLC-RSC- 24DC/21AU

Datablad (PDF)

Leverans mån. 12 okt.

1353 Set

Antal (Set)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal (förpackningsstorlek 10 st)

Set

Toal (151,20 kr / stycken)

1 512,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Produktfamilj: PLC-GRÄNSSNITT
Anslutningstyp: skruvanslutning.
Skruvgänga M3
Åtdragningsmoment: 0,6 Nm... 0,8 Nm
Ledararea flexibel: 0,14 mm²... 2,5 m²;0,2 m² 2,5 m² (enledarändhylsa);2 x 0,5 m² ... 1,5 m² (Twin-ändhylsa)
Ledararea styv: 0,14 mm²... 2,5 mm²
Ledararea AWG: 26... 14
Bredd: 6,2 mm
Höjd: 80 mm
Djup: 94 mm
Färg: Grå (RAL 7042)
Miljöförhållanden
Temperaturintervall (drift): -40 °C ... 70 °C (se nedstämpling)
Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
Standarder/bestämmelser: IEC 60947-5-1
Observera: Följande värden gäller för förstört guldskikt
Montering: Dragskenamontering
Överspänningskategori: III
Föroreningsgrad: 3
Avisoleringslängd: 8 mm
Montering: valfri position
Identifiering: ISA-S71.04. G3 Harsh Group;en 60068-2-60
Maximal effektförlust vid nominellt förhållande 0,22 W.
Driftsätt 100 % ED
CE: CE
Certifikat: TAE00196
Ingångsspänningsområde: 18,5 V DC ... 33,6 V DC (20 °C)
Monteringsanvisning: Kan staplas utan avstånd
Elektromagnetisk kompatibilitet: Överensstämmelse med EMC-direktivet
Lågspänningsdirektiv: Överensstämmelse med NS-direktivet
Skyddskrets: Polvändningsskydd | skyddsdiod mot omvänd polaritet;frihjulsdiod | frihjulsdiod
Godkänd för skeppsbyggnad: Godkänd för skeppsbyggnad
Mager gas: Mager gasest
Kopplingsspänning 250 V AC/DC
Användning: Universell
Kortslutningsström 200 A (beroende kortslutningsström)
Inkopplingsström maximalt 50 mA
Datavårdsstånd: Nivå för datavård
Datum för senaste underhåll: 12.01.2026
NOMINELL INGÅNGSSPÄNNING UN: 24 V DC
Typisk ingångsström vid UN 9 mA
Visning av driftspänning: LED gul
Kontakttyp: 1 växlare.
Gränsström kontinuerligt 6 A.
Brännbarhetsklass UL 94 (hölje): V0 (hölje)
Kontakttyp: Signalkontakt
UKCA: UKCA
Varvsuppgifter: Uppgifter om skeppsbyggnad
Temperatur D
HUMIDITY: A
Vibration: B/C.
EMC:B
enclosure: required protection according to the Rules shall be provided upon installation on board
Isolationsmärkspänning: 250 V
Kapslingsklass (reläsockel): IP20 (reläsockel)
Strömbrytare
Livslängd mekanisk: 2 107 omslagscykler
Provningsspänning (lindning/kontakt) 4 kV AC (50 Hz, 1 min., lindning/kontakt)
Organismer har påvisats hos patienten genom odling från purulent purulent material
Drivning: Monostabilt
Drivning (polarisering): Polerad
Tillslagstid standard: 5 ms
Frånslagstid typisk: 8 ms
Typ av kopplingskontakt: Enkelkontakt
Kontaktmaterial AgSnO, hårdförgylld
Brytspänning minimum: 5 V (vid 100 mA)
Brytström minimum: 10 mA (vid 12 V)
Frånkopplingseffekt (resistiv last) max: 140 W (vid 24 V DC);20 W (vid 48 V DC);18 W (vid 60 V DC);23 W (vid 110 V DC);40 W (vid 220 V DC);1500 VA (vid 250 V AC)
Brytförmåga: 2 A (vid 24 V, DC13);0,2 A (vid 110 V, DC13);0,1 A (vid 220 V, DC13);3 A (vid 24 V, AC15);3 A (vid 120 V, AC15);3 A (vid 230 V, AC15)
Strömbrytare: Vid förstört guldskikt: Växla: Vid förstört guldskikt
Isolationsegenskaper: Spole/kontakt: Isoleringsegenskaper: Spole/kontakt
Märkstötspänning: 6 kV
Nominell spänning (påkopplat elektromekaniskt relä) 24 V DC
Utgångssäkring 4 A GL/gG NEOZED

Förpackningstyp: Piece

Typ av produkt: Relämodul

Typ: PLC-RSC- 24DC/21AU

Anslutning: Skruv

Driftspänning (min.): 18.5 V/DC

Utlösningsspänning (max.): 33.6 V/DC

Svarstid: 5 ms

Falltid: 8 ms

Kontakttyp: 1 switch

Kontaktmaterial: AgSnO + hårdförgyllning

Växelspänning (max.): 250 V DC/AC

Max. bryteffekt: 1500 VA

funktioner: jackbar

: IP20

Max. temperatur: 85 °C

Min. temperatur: -40 °C

Djup: 94 mm

Bredd: 6.2 mm

Höjd: 80 mm

Mått.: (B x H x D) 6.2 x 80 x 94 mm

Innehåll: 10 st

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3580393 Phoenix Contact PLC-RSC- 24DC/21AU Relämodul 1 switch Piece 10 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3580393 Phoenix Contact PLC-RSC- 24DC/21AU Relämodul 1 switch Piece 10 st

Beskrivning

PLC-GRÄNSSNITT, bestående av grundklämma PLC-BSC.../21 med skruvanslutning och anslutningsbara miniatyrrelä med flerlägeskontakt, för montering på bärskena NS 35/7,5, 1 växlare, ingångsspänning 24 V DC

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
