Phoenix Contact PLC-RSC- 24DC/21-21/MS Relämodul Nominell spänning: 24 V/DC Växelström (max): 6 A 2 switch 1 st

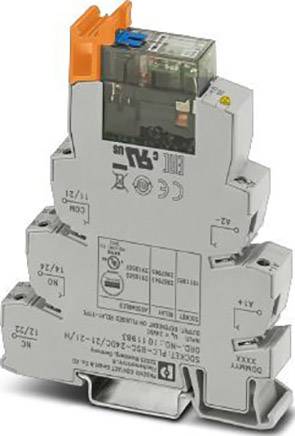

Grått relämodul för DIN-skena med orange och blå komponenter. Lämplig för industriella kopplingsapplikationer.

Liknande avbildning

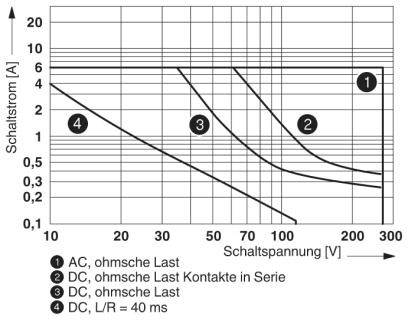

Diagram visar switchström (A) vs. switchspänning (V) med fyra kurvor: 1 AC ohmsk last, 2 DC ohmsk last kontakter i serie, 3 DC ohmsk last, 4 DC L/R = 40 ms.

Diagrammet visar sambandet mellan reduktionsfaktor och COS φ. Reduktionsfaktorn sjunker från 1 till 0,3, medan COS φ stiger från 0 till 0,2.

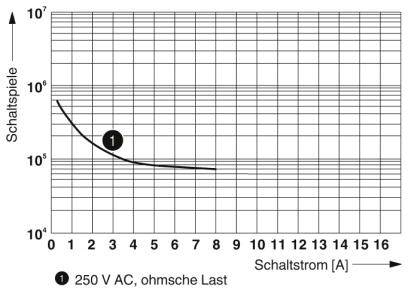

Diagram visar omkopplingsoperationer mot omkopplingström. Kurvan löper fallande från 0 till 16 A. Punkt 1 markerar '250 V AC, ohmskt last'.

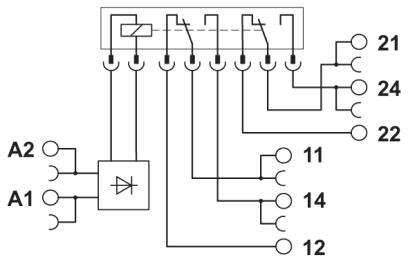

Kopplingsschema för ett elektroniskt relä med anslutningar A1, A2, 11, 12, 14 samt 21, 22, 24, som visar den interna kopplingen mellan pinnarna.

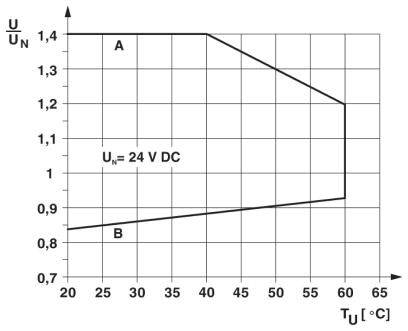

Diagrammet visar spänningen U/UN som en funktion av temperaturen TU (°C). Två områden A och B; A stiger upp till 50°C, förblir konstant upp till 60°C. UN = 24 V DC.

1/6

Liknande avbildning

Typ av produkt

Relämodul

Kontakttyp

2 switch

Nominell spänning

24 V/DC

Växelspänning (max.)

250 V DC/AC

Växelström (max)

6 A

Datablad (PDF)

Leverans mån. 12 okt.

29 Styck

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Minsta beställningsvolym:: 10

Intervaller: 10

Toal (255,20 kr / stycken)

2 552,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Brytspänning max: 250 V AC/DC (vid spänningar större än 250 V (L1, L2, L3) mellan samma klämmor på intilliggande moduler ska skiljeplattan PLC-ATP sättas. En potentialbrygga sker då med FBST 8-PLC...eller...FBST 500...)
Brytspänning minimum: 12 V (10 mA)
Brytström minimum: 10 mA (12 V)
Inkopplingsström maximalt 12 A (20 ms)
Frånslagseffekt (resistiv last) max:
192 W (24 V DC)
62 W (48 V DC)
42 W (60 V DC)
55 W (110 V DC)
66 W (220 V DC)
2000 VA (250 V AC)
Brytförmåga:
1 A (24 V, DC13)
1,5 A (230 V, AC15)
Montering: valfri position
Monteringsanvisning: Kan staplas utan avstånd
Avisoleringslängd 8 mm
Ledararea styv: 0,14 mm²... 2,5 mm²
Ledararea flexibel: 0,14 m²... 2,5 mm²
Ledararea AWG: 26... 14
Märkstötspänning 6 kV
Isolering: Säker separering: Styrsida / kontaktsida
Överspänningskategori: III

Typ av produkt: Relämodul

Typ: PLC-RSC- 24DC/21-21/MS

Anslutning: Skruv

Svarstid: 10 ms

Falltid: 10 ms

Kontakttyp: 2 switch

Kontaktmaterial: AgNi

Nominell spänning: 24 V/DC

Växelspänning (max.): 250 V DC/AC

Växelström (max): 6 A

Mekanisk livslängd: 5x 10⁶ omslagscykler

funktioner: med LED

: Reläskyddstyp RT II

Max. temperatur: +60 °C

Min. temperatur: -20 °C

Längd: 104 mm

Bredd: 14 mm

Höjd: 80 mm

Mått.: (L x B x H) 104 x 14 x 80 mm

Innehåll: 1 st

Dokument & nedladdningar

Datablad

Datablad 2225804 Phoenix Contact PLC-RSC- 24DC/21-21/MS Relämodul Nominell spänning: 24 V/DC Växelström (max): 6 A 2 switch 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2225804 Phoenix Contact PLC-RSC- 24DC/21-21/MS Relämodul Nominell spänning: 24 V/DC Växelström (max): 6 A 2 switch 1 st

Beskrivning

PLC-GRÄNSSNITT, bestående av reläsockel och kontaktrelä med manuell manövrering, integrerad status-LED och frihjulsdiod, skruvanslutning, 2 växlare, ingångsspänning: 24 V DC

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
