Phoenix Contact PLC-RSC- 24DC/21-21/EX Relämodul Nominell spänning: 24 V/DC Växelström (max): 6 A 2 switch 10 st

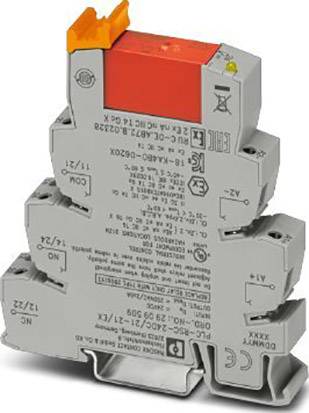

Överspänningsskyddsanordning med orange och röd insats, olika anslutningar och säkerhetsmärkningar. Markeringar på ytan.

Liknande avbildning

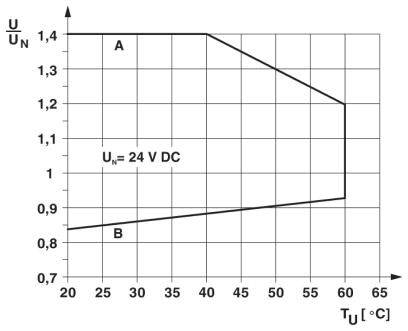

Diagrammet visar spänningsberoende vid temperaturer från 25 °C till 65 °C. Område A: konstant spänning, område B: avtagande spänning.

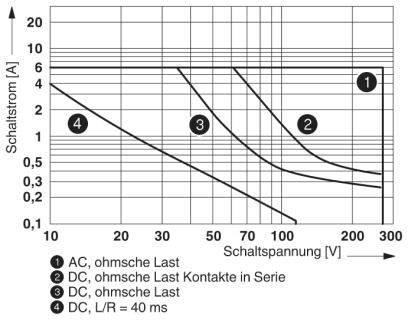

Diagrammet visar switchspänning i volt mot switchström i ampere. Olika kurvor för AC, DC och ohmska laster är numrerade.

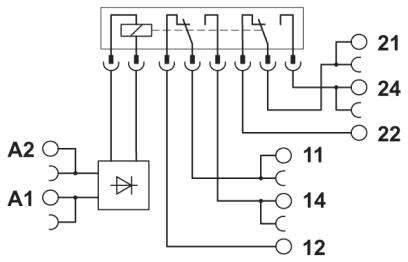

Kopplingsschema för ett relä med anslutningsbeteckningar. Överst finns anslutningsstift, nedtill två anslutningspunkter med en rektangel och en diod.

1/4

Liknande avbildning

Typ av produkt

Relämodul

Kontakttyp

2 switch

Nominell spänning

24 V/DC

Växelspänning (max.)

250 V DC/AC

Växelström (max)

6 A

Datablad (PDF)

Leverans fre. 9 okt.

105 Set

Visa alternativ

Antal (Set)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal (förpackningsstorlek 10 st)

Set

Toal (223,20 kr / stycken)

2 232,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Effektförlust vid nominellt förhållande 0,43 W.
Brytspänning max: 250 V AC/DC (vid spänningar större än 250 V (L1, L2, L3) mellan samma klämmor på intilliggande moduler ska skiljeplattan PLC-ATP sättas. En potentialbrygga sker då med FBST 8-PLC...eller...FBST 500...)
Brytspänning minimum: 5 V (vid 10 mA)
Brytström minimum: 10 mA (vid 5 V)
Inkopplingsström maximalt 15 A (300 ms)
Frånslagseffekt (resistiv last) max:
140 W (VID 24 V DC)
85 W (VID 48 V DC)
60 W (VID 60 V DC)
44 W (VID 110 V DC)
60 W (VID 220 V DC)
1500 VA (VID 250 V AC)
Brytförmåga:
2 A (VID 24 V, DC13)
0,2 A (VID 250 V, DC13)
3 A (VID 24 V, AC15)
3 A (VID 120 V, AC15)
3 A (VID 250 V, AC15)
Montering: valfri position
Monteringsanvisning: Kan staplas utan avstånd
Avisoleringslängd 8 mm
Ledararea styv: 0,14 mm²... 2,5 mm²
Ledararea flexibel: 0,14 m²... 2,5 mm²
Ledararea AWG: 26... 14
Isolationsmärkspänning 250 V AC
Märkstötspänning 6 kV
Isolering: Säker separering, förstärkt isolering
Överspänningskategori: III

Typ av produkt: Relämodul

Typ: PLC-RSC- 24DC/21-21/EX

Anslutning: Skruv

Svarstid: 8 ms

Falltid: 10 ms

Kontakttyp: 2 switch

Kontaktmaterial: AgNi

Nominell spänning: 24 V/DC

Växelspänning (max.): 250 V DC/AC

Växelström (max): 6 A

Mekanisk livslängd: 3 x 10⁷ omslagscykler

funktioner: med LED
med frilöpande diod
Med backspänningsskyddsdiod

: RT III

Max. temperatur: +60 °C

Min. temperatur: -20 °C

Längd: 94 mm

Bredd: 14 mm

Höjd: 80 mm

Mått.: (L x B x H) 94 x 14 x 80 mm

Innehåll: 10 st

Djup: 94 mm

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2141049 Phoenix Contact PLC-RSC- 24DC/21-21/EX Relämodul Nominell spänning: 24 V/DC Växelström (max): 6 A 2 switch 10 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2141049 Phoenix Contact PLC-RSC- 24DC/21-21/EX Relämodul Nominell spänning: 24 V/DC Växelström (max): 6 A 2 switch 10 st

Beskrivning

PLC-GRÄNSSNITT, bestående av en bärskenemonterad grundklämma i 14 mm med skruvanslutning och anslutningsbara reläer med effektkontakt, 2-växlare, ingångsspänning 24 V DC. Godkänd enligt ATEX/IECEx (zon 2) och ex-Zone klass i, Div. 2.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
