Phoenix Contact PLC-RSC- 24DC/ 1/MS/ACT Relämodul 1 NO Piece 1 st

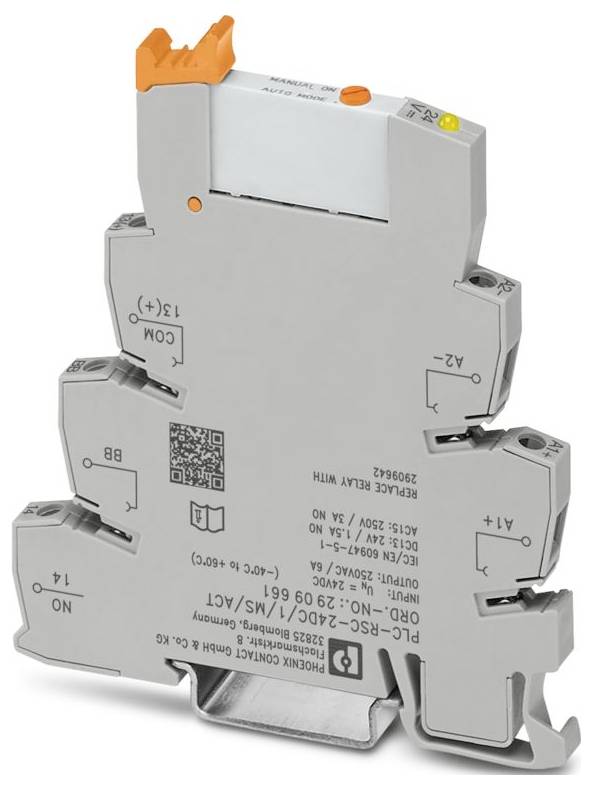

Relästkort med smal, kompakt design, märkt med tekniska specifikationer; innehåller anslutningar för 'COM', '11', '14' och kontrolknappar.

Liknande avbildning

Förpackningstyp

Piece

Typ av produkt

Relämodul

Kontakttyp

1 NO

Växelspänning (max.)

250 V DC/AC

Typ

PLC-RSC- 24DC/ 1/MS/ACT

Datablad (PDF)

Leverans mån. 12 okt.

44 Styck

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (183,20 kr / stycken)

183,20 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Produktfamilj: PLC-GRÄNSSNITT
Anslutningstyp: skruvanslutning.
Skruvgänga M3
Åtdragningsmoment: 0,6 Nm... 0,8 Nm
Ledararea flexibel: 0,14 mm²... 2,5 m²;0,2 m² 2,5 m² (enledarändhylsa);2 x 0,5 m² ... 1,5 m² (Twin-ändhylsa)
Ledararea styv: 0,14 mm²... 2,5 mm²
Ledararea AWG: 26... 14
Bredd: 6,2 mm
Höjd: 80 mm
Djup: 94 mm
Färg: Grå (RAL 7042)
Miljöförhållanden
Temperaturintervall (drift): -40 °C ... 60 °C
Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
Standarder/bestämmelser: IEC 60664;IEC 60947-5-1
Montering: Dragskenamontering
Överspänningskategori: III
Föroreningsgrad: 3
Avisoleringslängd: 8 mm
Montering: valfri position
Identifiering: ISA-S71.04. G3 Harsh Group;en 60068-2-60
Maximal effektförlust vid nominellt förhållande 0,22 W.
Driftsätt 100 % ED
CE: CE
Certifikat: TAE00196
Ingångsspänningsområde: 18,5 V DC ... 33,6 V DC (20 °C)
Monteringsanvisning: Kan staplas utan avstånd
Elektromagnetisk kompatibilitet: Överensstämmelse med EMC-direktivet
Lågspänningsdirektiv: Överensstämmelse med NS-direktivet
Skyddskrets: Polvändningsskydd | skyddsdiod mot omvänd polaritet;frihjulsdiod | frihjulsdiod
Godkänd för skeppsbyggnad: Godkänd för skeppsbyggnad
Mager gas: Mager gasest
Brytspänning max: 250 V AC/DC (vid spänningar större än 250 V (L1, L2, L3) mellan samma klämmor på intilliggande moduler ska skiljeplattan PLC-ATP placeras. En potentialbrygga sker då med FBST 8-PLC...eller...FBST 500...)
Användning: Manuell kontroll
Kortslutningsström 200 A (beroende kortslutningsström)
Inkopplingsström maximalt 10 A (4 s)
Datavårdsstånd: Nivå för datavård
Datum för senaste underhåll: 12.09.2025
NOMINELL INGÅNGSSPÄNNING UN: 24 V DC
Typisk ingångsström vid UN 9 mA
Visning av driftspänning: LED gul
Kontaktutförande: 1 slutare
Gränsström kontinuerligt 6 A.
Brännbarhetsklass UL 94 (hölje): V0 (hölje)
Standarder/föreskrifter: Standarder/föreskrifter
Kontakttyp: Prestandakontakt
UKCA: UKCA
Varvsuppgifter: Uppgifter om skeppsbyggnad
Temperatur D
HUMIDITY: A
Vibration: B/C.
EMC:B
enclosure: required protection according to the Rules shall be provided upon installation on board
Isolationsmärkspänning: 250 V
Kapslingsklass (reläsockel): IP20 (reläsockel)
Skyddsklass (relä) RT II (relä)
Strömbrytare
Livslängd mekanisk: 1x 107 omslagscykler
Provningsspänning (lindning/kontakt) 4 kV AC (50 Hz, 1 min., lindning/kontakt)
Organismer har påvisats hos patienten genom odling från purulent purulent material
Drivning: Monostabilt
Drivning (polarisering): Polerad
Tillslagstid standard: 5 ms
Frånslagstid typisk: 8 ms
Typ av kopplingskontakt: Enkelkontakt
Kontaktmaterial AgSnO
Brytspänning minimum: 5 V (vid 100 mA)
Brytström minimum: 10 mA (12 V)
Frånkopplingseffekt (resistiv last) max: 140 W (vid 24 V DC);20 W (vid 48 V DC);18 W (vid 60 V DC);23 W (vid 110 V DC);40 W (vid 220 V DC);1500 VA (vid 250 V AC)
Brytförmåga: 2 A (vid 24 V, DC13);0,2 A (vid 110 V, DC13);0,1 A (vid 220 V, DC13);3 A (vid 24 V, AC15);3 A (vid 120 V, AC15);3 A (vid 230 V, AC15)
Isolationsegenskaper: Spole/kontakt: Isoleringsegenskaper: Spole/kontakt
Märkstötspänning: 6 kV
Nominell spänning (påkopplat elektromekaniskt relä) 24 V DC
Utgångssäkring 4 A GL/gG NEOZED

Förpackningstyp: Piece

Typ av produkt: Relämodul

Typ: PLC-RSC- 24DC/ 1/MS/ACT

Anslutning: Skruv

Driftspänning (min.): 18.5 V/DC

Utlösningsspänning (max.): 33.6 V/DC

Svarstid: 5 ms

Falltid: 8 ms

Kontakttyp: 1 NO

Kontaktmaterial: AgSnO

Växelspänning (max.): 250 V DC/AC

Max. bryteffekt: 1500 VA

funktioner: med provknapp

: IP20

Max. temperatur: 60 °C

Min. temperatur: -40 °C

Djup: 94 mm

Bredd: 6.2 mm

Höjd: 80 mm

Mått.: (B x H x D) 6.2 x 80 x 94 mm

Innehåll: 1 st

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3580319 Phoenix Contact PLC-RSC- 24DC/ 1/MS/ACT Relämodul 1 NO Piece 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3580319 Phoenix Contact PLC-RSC- 24DC/ 1/MS/ACT Relämodul 1 NO Piece 1 st

Beskrivning

PLC-GRÄNSSNITT för utmatningsfunktioner, bestående av grundklämma PLC-BSC.../ACT med skruvanslutning och anslutningsbara miniatyrreläer med effektkontakt och manuell manövrering, 1 slutare, ingångsspänning 24 V DC

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
